Ремонт Canon Powershot: камера показывает низкий заряд батареи и выключается
Несколько недель назад у меня появилась проблема «низкий заряд батареи», камера перестала работать. Похоже, эта проблема довольно часта для камер серии Powershot. Можно найти несколько ответов здесь: Camera indicates low battery and shuts down. и также в этом блоге: http://lakeuk.blogspot.fr/2010/04/camara...http://lakeuk.blogspot.fr/2010/04/camara....
Однако эти решения, по-видимому, не помогают многим и не совсем удовлетворительны. Я изучил камеру подробнее и обнаружил, что проблема в ослаблении припоя, соединяющего контакты батареи с основной платой.
Шаг 1

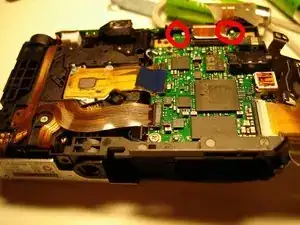

Сначала нужно снять заднюю крышку камеры, чтобы получить доступ к плате. Вот как это выглядит со снятой крышкой (сняты 4 винта для Powershot A1200). Вверху видны основные контакты, соединяющие клеммы батареи с платой, но до них трудно добраться.
Шаг 2
Затем я снимаю экран (2 винта), чтобы плата и соединительные контакты стали легко доступны.

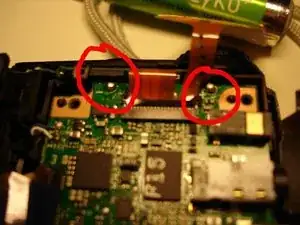

На втором изображении видно, что возле контактов нанесены знаки «+» и «-». Аккуратно надавив на них отвёрткой, я заметил, что один из контактов был полностью ослаблен. Это и является причиной проблемы.
Далее просто исправить это, припаяв ослабленное соединение.
Проблема вызвана тем, что контакты батареи припаяны непосредственно к плате, поэтому сила, необходимая для поддержания контакта с батареей, передаётся на пайку, которая со временем может треснуть.
Шаг 3
Далее соберите всё в обратном порядке. Следите за чистотой экрана (удалите отпечатки пальцев), и всё должно работать нормально...
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
