Замена задней крышки Olympus Pen E-PL7
Используйте это руководство, чтобы заменить повреждённую заднюю крышку или открыть корпус для доступа к другим компонентам камеры.
Мы настоятельно рекомендуем использовать магнитный коврик для проекта или органайзер. В этой камере используется множество различных типов винтов, и их организация имеет ключевое значение для правильной повторной сборки.
Шаг 1

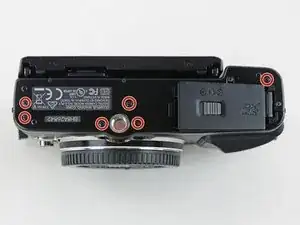

Используйте крестовую отвёртку Phillips #00, чтобы снять шесть винтов 2 мм на днище камеры.
Шаг 2

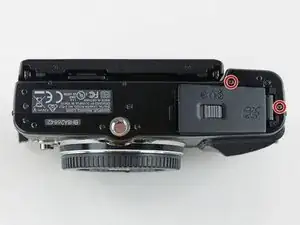

Снимите два винта Phillips 4 мм с обратной резьбой с днища камеры.
Винты с обратной резьбой затягиваются против часовой стрелки и отвинчиваются по часовой стрелке.
Шаг 3

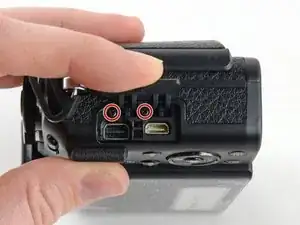

Снимите два винта Phillips 4 мм под крышкой порта HDMI.
Шаг 4

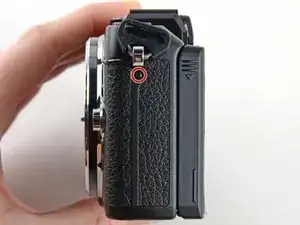

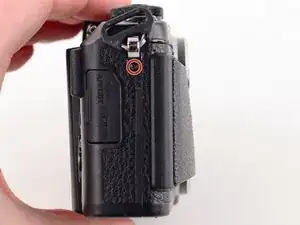

Используйте крестовую отвёртку Phillips #00, чтобы снять винт 5 мм рядом с левой рукояткой.
Шаг 5
Используйте крестовую отвёртку Phillips #00, чтобы снять винт 5 мм рядом с правой рукояткой.
Шаг 6
Откройте ЖК-экран.

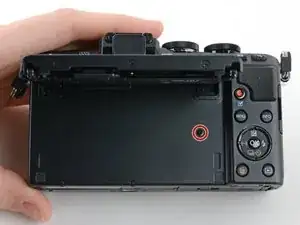

Используйте крестовую отвёртку Phillips #00, чтобы снять винт 2 мм под узлом ЖК-экрана.
Шаг 7

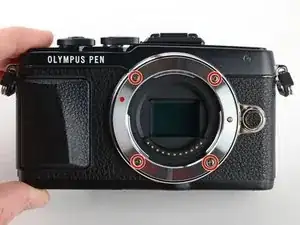

Используйте крестовую отвёртку Phillips #00, чтобы снять четыре винта 6.3 мм с крепления объектива.
Шаг 8

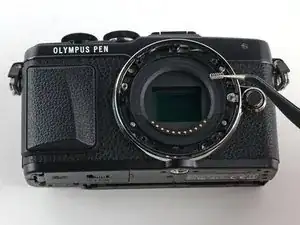

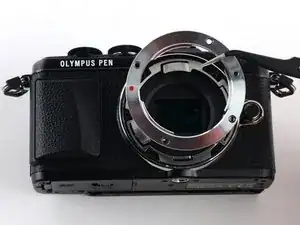

Снимите крепление объектива пинцетом.
Шаг 9
Пинцетом снимите внутреннее металлическое кольцо.
Шаг 10

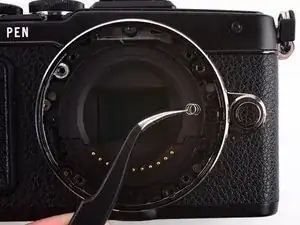

Пинцетом снимите две пружины, лежащие под внутренним металлическим кольцом.
Шаг 11

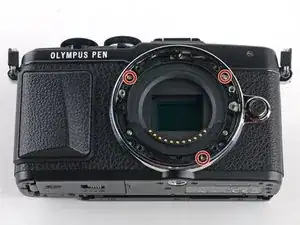

Используйте крестовую отвёртку Phillips #00, чтобы снять три винта 5 мм.
Шаг 12

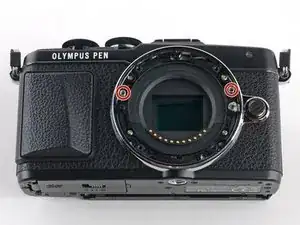

Снимите два винта Phillips 4 мм.
Шаг 13

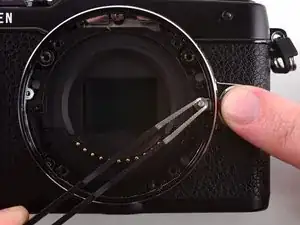

Нажмите и удерживайте кнопку сброса объектива, одновременно используя пинцет, чтобы снять защёлку объектива.
Пинцетом снимите пружину под защёлкой объектива.
Шаг 14

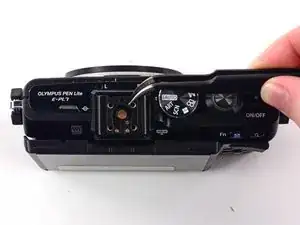

Пинцетом снимите металлическую скобу с внешнего крепления вспышки.
Шаг 15

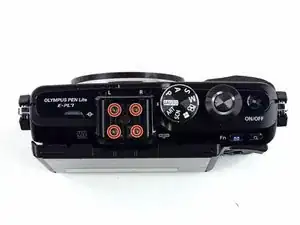

Используйте крестовую отвёртку Phillips #00, чтобы снять четыре винта 4 мм с порта внешней вспышки.
Шаг 16

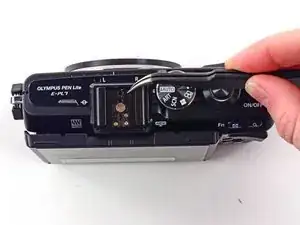

Снимите вторую скобу внешней вспышки пинцетом.
Шаг 17

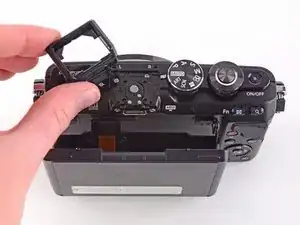

Снимите корпус порта внешней вспышки, чтобы получить доступ к ещё пяти винтам.
Шаг 18

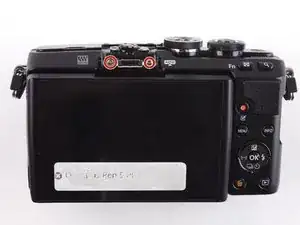

Используйте крестовую отвёртку Phillips #00, чтобы снять два винта 6.4 мм.
Снимите винт Phillips 2 мм.
Шаг 19

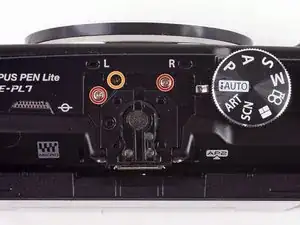

Снимите два винта Phillips 3.8 мм с боков разъёма внешней вспышки.
Шаг 20

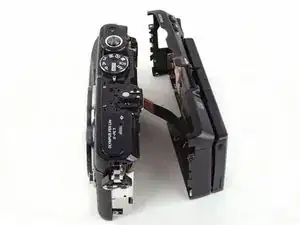

Аккуратно оттяните заднюю крышку от камеры.
Не пытайтесь полностью снять заднюю крышку — она прикреплена к камере ленточным кабелем.
Шаг 21

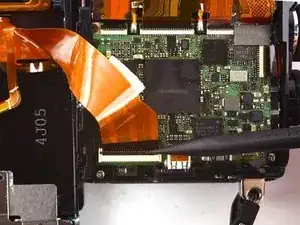

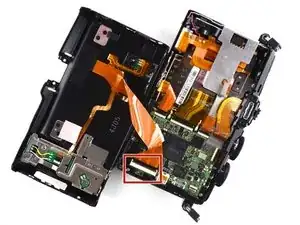

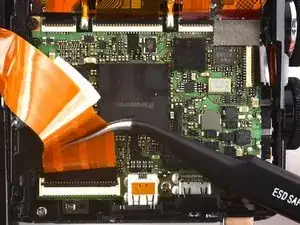

Чтобы отсоединить ленточный кабель, фиксирующий заднюю крышку к камере, используйте заострённый конец лопатки, чтобы откинуть верхнюю планку ZIF-коннектора.
Шаг 22

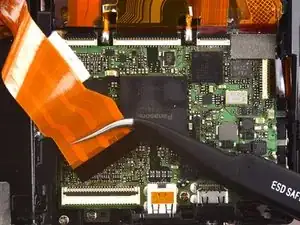

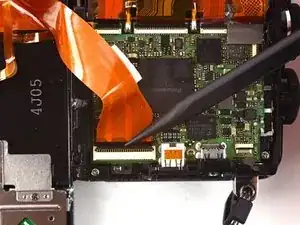

Пинцетом извлеките ленточный кабель из разъёма.

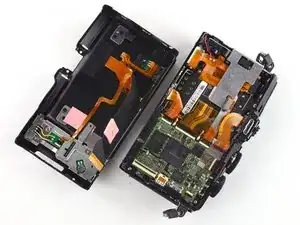

Снимите заднюю крышку.
Заключение
Для сборки устройства выполняйте эти действия в обратном порядке.
