Разборка Olympus Pen E-PL7

Поверните камеру вверх дном.

Сдвиньте серую защёлку вправо, чтобы открыть отсек батареи.

Извлеките батарею.

Батарея не показана на этих фотографиях.

Открутите шесть винтов длиной 2 мм на дне камеры с помощью отвёртки Phillips #00.

Открутите два обратных винта Phillips длиной 4 мм с нижней части камеры.

Обратные винты затягиваются против часовой стрелки и откручиваются по часовой стрелке.

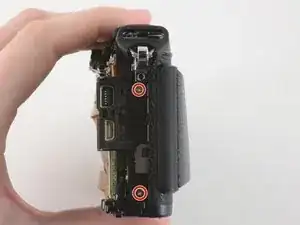

Открутите два винта Phillips длиной 4 мм под крышкой HDMI-порта.

Открутите с помощью отвёртки Phillips #00 винт длиной 5 мм рядом с левой ручкой.

Открутите с помощью отвёртки Phillips #00 винт длиной 5 мм рядом с правой ручкой.

Откиньте ЖК-дисплей.

Открутите с помощью отвёртки Phillips #00 винт длиной 2 мм под блоком ЖК-дисплея.

Открутите с помощью отвёртки Phillips #00 четыре винта длиной 6,3 мм от крепления объектива.

Снимите крепление объектива пинцетом.

Пинцетом снимите внутреннее металлическое кольцо.

Пинцетом снимите две пружины, находящиеся под внутренним металлическим кольцом.

Открутите три винта длиной 5 мм с помощью отвёртки Phillips #00.

Открутите два винта Phillips длиной 4 мм.

Нажмите и удерживайте кнопку сброса объектива, одновременно пинцетом снимая крючок объектива.

Пинцетом снимите пружину под крючком объектива.

Пинцетом снимите металлическую защёлку с крепления внешней вспышки.

Открутите четыре винта длиной 4 мм с внешнего порта вспышки с помощью отвёртки Phillips #00.

Пинцетом снимите вторую защёлку внешней вспышки.

Снимите корпус разъёма внешней вспышки, чтобы открыть доступ к ещё пяти винтам.

Открутите два винта длиной 6,4 мм с помощью отвёртки Phillips #00.

Открутите винт Phillips длиной 2 мм.

Открутите два винта Phillips длиной 3,8 мм с боковых сторон разъёма внешней вспышки.

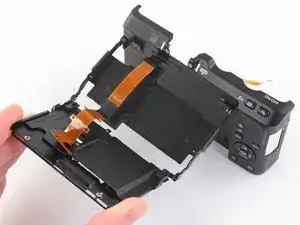

Осторожно потяните заднюю крышку камеры в сторону.

Не пытайтесь полностью удалить заднюю крышку, так как она соединена с камерой гибким кабелем.

Чтобы освободить гибкий кабель, соединяющий заднюю крышку с камерой, остриём лопатки отогните верхнюю планку на разъёме ZIF.

Пинцетом вытяните гибкий кабель из разъёма.

Снимите заднюю крышку.

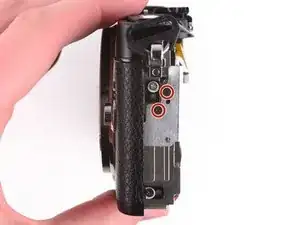

Открутите два винта длиной 1,6 мм рядом с левой ручкой с помощью отвёртки Phillips #00.

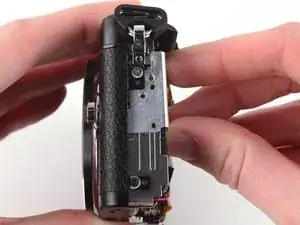

После удаления винтов снимите металлическую защёлку двумя пальцами.

Выкрутите винт длиной 2,2 мм с крестообразным шлицем около левой рукоятки, который удерживает вторую металлическую пластину.

Выкрутите винт длиной 1,8 мм с крестообразным шлицем.

После того как винты будут удалены, снимите металлическую пластину двумя пальцами.

Выкрутите два винта длиной 4,1 мм с крестообразным шлицем около правой рукоятки.

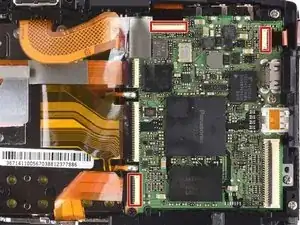

Воспользуйтесь лопаткой, чтобы отключить три указаных ленточных кабеля от их коннекторов ZIF на материнской плате.

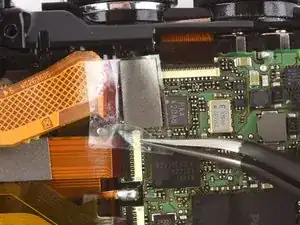

Воспользуйтесь пинцетом, чтобы удалить пластиковую крышку с двух коннекторов ZIF в левом верхнем углу материнской платы.

Отключите оба ленточных кабеля.

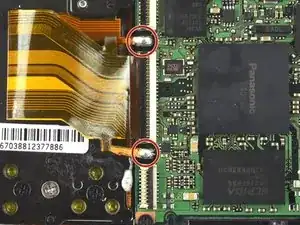

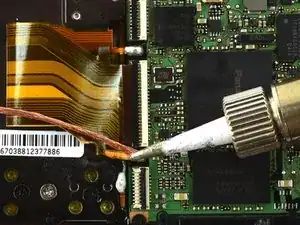

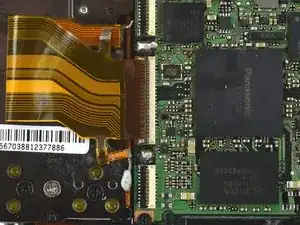

Распаяйте большой ленточный кабель от материнской платы в точках пайки с обеих сторон его коннектора ZIF.

Дополнительную информацию о пайке можно найти в Руководстве по пайке от iFixit.

Выкрутите винт длиной 5,2 мм из верхней части правой рукоятки.

Снимите верхнюю пластину.

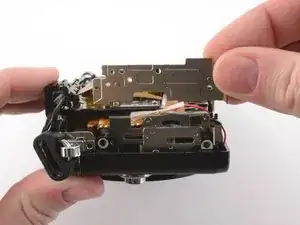

Извлеките сборку сенсора из переднего корпуса.

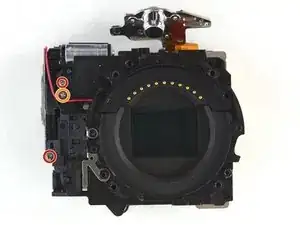

Выкрутите два винта длиной 4,3 мм с передней части сборки сенсора.

Выкрутите винт длиной 6,8 мм.

Выкрутите четыре винта длиной 1,9 мм с крестообразным шлицем с задней части сборки сенсора.

Выкрутите винт длиной 14,5 мм с крестообразным шлицем.

Выкрутите винт длиной 3,3 мм с крестообразным шлицем.

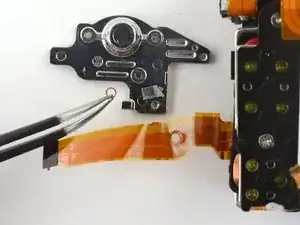

Воспользуйтесь отвёрткой с крестообразным шлицем №00, чтобы выкрутить винт длиной 1,7 мм, фиксирующий штативное крепление к ленточному кабелю.

Воспользуйтесь пинцетом, чтобы снять маленькое медное кольцо под винтом.

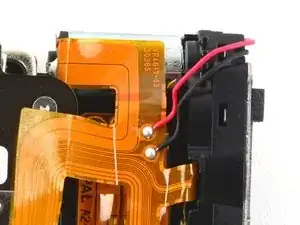

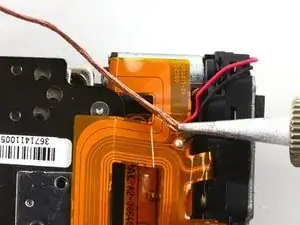

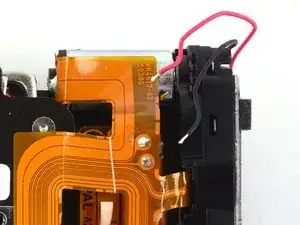

Распаяйте красный и чёрный провода с верхнего правого угла задней стороны сборки сенсора.

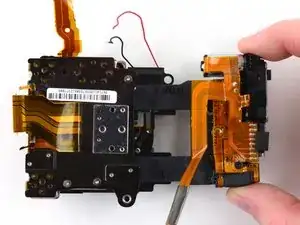

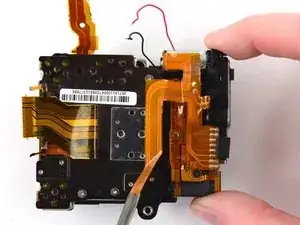

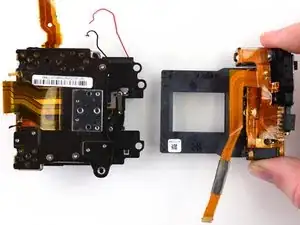

Оттяните рамку сенсора от сборки сенсора.

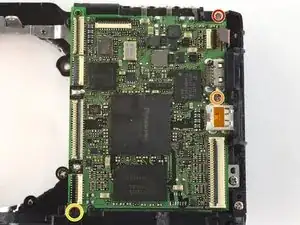

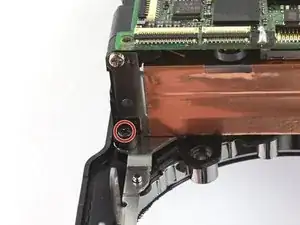

Выкрутите винт длиной 4,4 мм с крестообразным шлицем, фиксирующий материнскую плату к отсеку батареи.

Выкрутите винт длиной 3,8 мм с крестообразным шлицем.

Выкрутите винт длиной 3,7 мм с крестообразным шлицем.

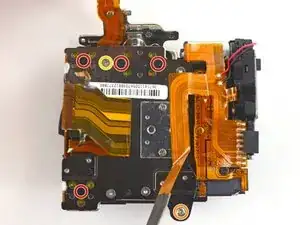

Выкрутите три винта длиной 3,3 мм с крестообразным шлицем в верхней части материнской платы.

Выкрутите винт длиной 3,4 мм с крестообразным шлицем с левой стороны материнской платы.

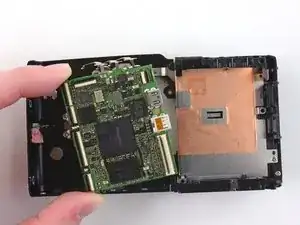

Извлеките материнскую плату.

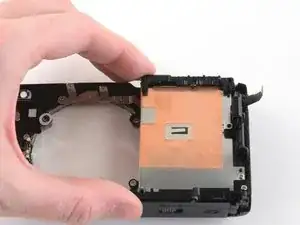

Снимите отсек батареи вручную.

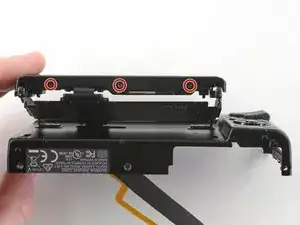

Воспользуйтесь отвёрткой с крестообразным шлицем №00, чтобы выкрутить три винта длиной 2,3 мм из основания экрана LCD.

Полностью разверните экран LCD.

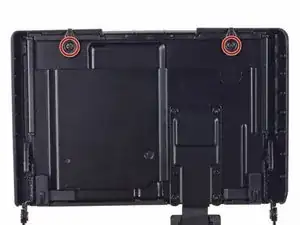

Выкрутите два винта длиной 2,2 мм с крестообразным шлицем, расположенных на задней стороне экрана LCD.

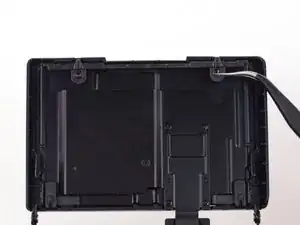

Воспользуйтесь пинцетом, чтобы снять верхнюю скобу.

Воспользуйтесь отвёрткой с крестообразным шлицем №00, чтобы выкрутить четыре винта длиной 1,4 мм с задней стороны экрана LCD.

Используйте пинцет, чтобы извлечь ленточный кабель экрана LCD.

После удаления винтов крышка может просто отпасть.

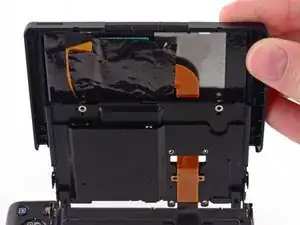

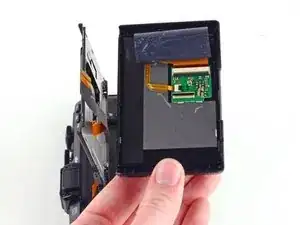

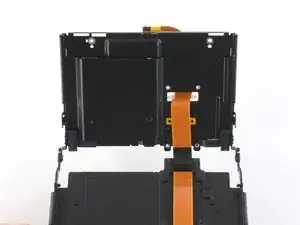

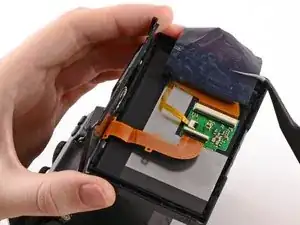

Осторожно поднимите экран LCD вверх и отведите от сборки.

Не пытайтесь полностью извлечь экран, поскольку он соединён со сборкой ленточным кабелем.

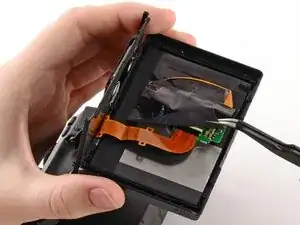

Воспользуйтесь пинцетом, чтобы снять пластиковую крышку с ленточного кабеля экрана LCD.

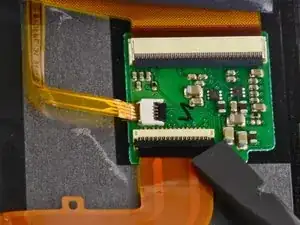

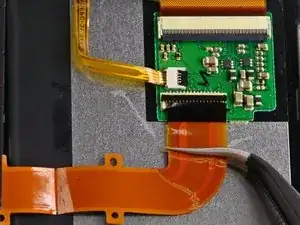

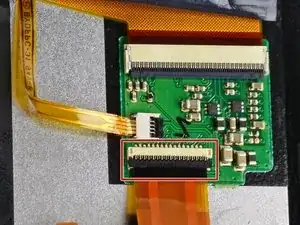

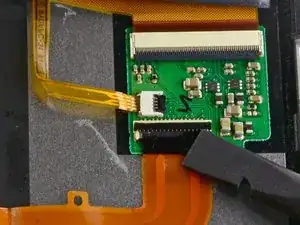

Используйте плоский конец лопатки, чтобы откинуть назад чёрную планку разъёма ZIF.

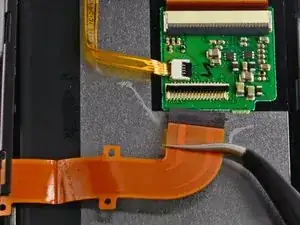

Аккуратно извлеките ленточный кабель пинцетом.

Снимите экран ЖК-дисплея.

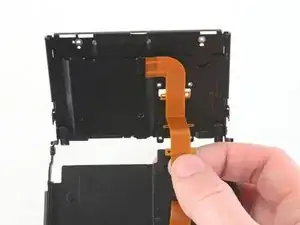

Протяните ленточный кабель через отверстие в сборке ЖК-дисплея.

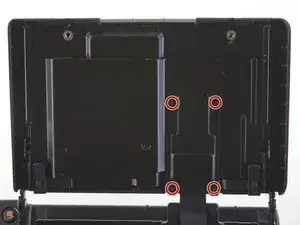

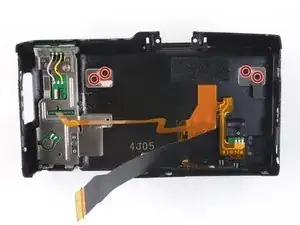

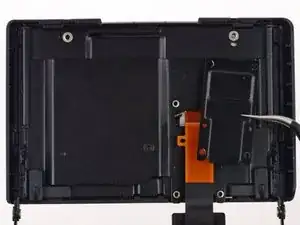

Открутите четыре винта Phillips длиной 2,4 мм изнутри задней крышки.

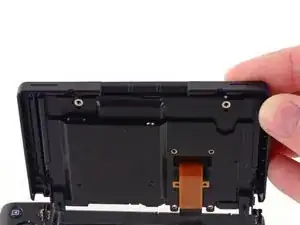

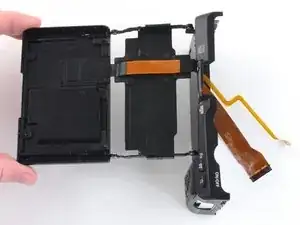

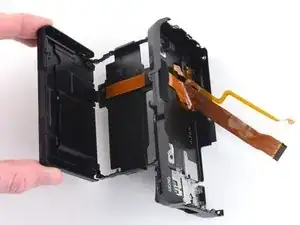

Отделите сборку ЖК-дисплея от задней крышки.

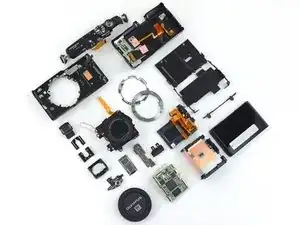

Вы успешно разобрали камеру Olympus Pen E-PL7!
