Замена материнской платы Olympus OM-D E-M10 Mark II
В этом руководстве показано, как заменить материнскую плату в камере Olympus OM-D E-M10 Mark II. Для этой процедуры вам понадобятся: отвертка Phillips #00, плоскогубцы с узкими губками (рекомендуются, но не обязательны) и ваша запасная материнская плата. Процедура не представляет особой опасности, поэтому защитное снаряжение не требуется. Процесс может быть несколько утомительным, поэтому выделите примерно 30 минут — час на замену материнской платы. Уровень сложности — средний из‑за размера деталей и их хрупкости. Материнская плата является важным компонентом для работоспособности камеры.
Шаг 1

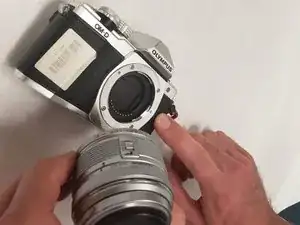

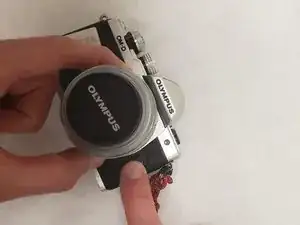

Положите камеру на спинку как показано. Нажмите кнопку, расположенную справа от объектива, удерживайте её и поворачивайте объектив, чтобы отсоединить его от корпуса.
Шаг 2

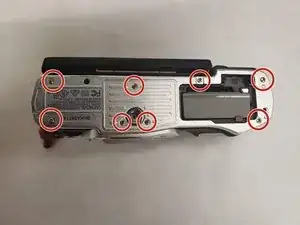

Удалите восемь винтов с помощью отвертки Phillips #00.
Используются 3 типа винтов: (2×) 3 мм, (3×) 2,5 мм, (3×) 4 мм.
Шаг 3

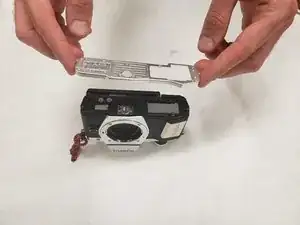

Подденьте и снимите нижнюю крышку с корпуса камеры.
Шаг 4

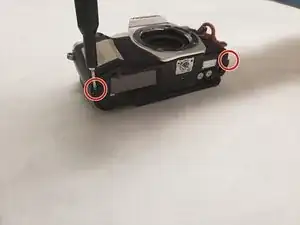

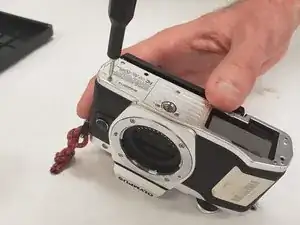

С помощью Phillips #00 открутите по одному винту 5,0 мм с каждой стороны основания камеры.
Шаг 5
Переверните камеру так, чтобы она лежала на задней стенке. Откройте экран до полного выдвижения и перпендикулярного положения, как показано ниже. Снимите три винта в этом месте с помощью Phillips #00.
Используются два типа винтов: (2×) 2,7 мм, (1×) 3,5 мм.
Шаг 6

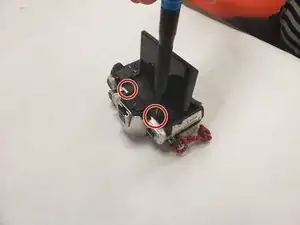

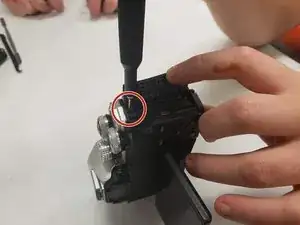

Поставьте камеру на бок как показано. Под небольшой крышкой отсека находится винт. Удалите винт 2,5 мм с помощью отвертки Phillips #00.
Шаг 7

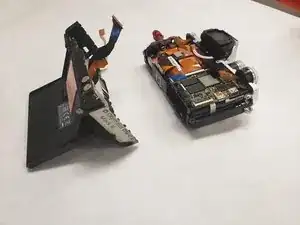

Разъедините переднюю и заднюю части корпуса камеры.

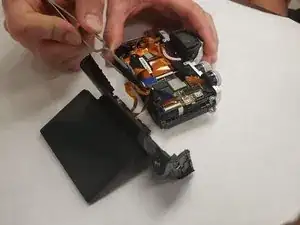

Будьте осторожны при разъединении передней и задней половин корпуса: от обеих половин к материнской плате идут разъёмы, которые очень хрупкие. Чтобы полностью разделить две половины, потребуется отсоединить разъёмы от материнской платы.
Шаг 8

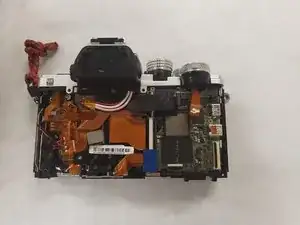

Разместите переднюю половину как показано ниже. Материнская плата — зелёная плата на правой части изображения. Необходимо отключить все подключения от материнской платы. Аккуратно выньте все оранжевые разъёмы.
Шаг 9

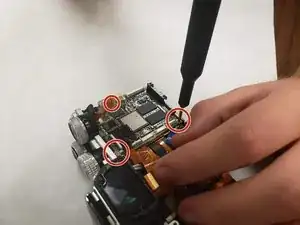

С помощью Phillips #00 выкрутите три винта 3,0 мм, удерживая материнскую плату. После этого можно аккуратно извлечь материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
