Замена вспышки Olympus OM-D E-M10 Mark II

Камеры

Замена вспышки Olympus OM-D E-M10 Mark II зависит от того, какой компонент вспышки повреждён. Во всех случаях для ремонта схемы вспышки требуется паяльник. Если проводка повреждена в точке внутри корпуса камеры, необходимо разобрать электронику корпуса камеры (см. руководство «Материнская плата Olympus OM-D E-M10 Mark II»).

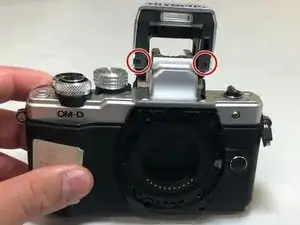

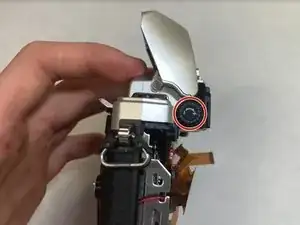

Если проблема в светодиоде вспышки, то необходимо снять только серебристый корпус вспышки. Для определения участка, требующего замены, рекомендуется мультиметр.

Шаг 1

Положите камеру на спинку, как показано. Сдвиньте кнопку, расположенную справа от объектива, и, удерживая её, поверните объектив, чтобы освободить его от камеры.

Шаг 2

Удалите восемь винтов с помощью крестовой отвёртки Phillips #00.

Используются 3 различных типа винтов: (2 шт.) 3 мм, (3 шт.) 2.5 мм, (3 шт.) 4 мм.

Шаг 3

Поднимите и снимите нижнюю крышку корпуса камеры.

Шаг 4

С помощью Phillips #00 отверните по одному винту 5.0 мм с каждой стороны основания камеры.

Шаг 5

Переверните камеру, чтобы она лежала на задней части. Откройте экран до полного выдвижения и перпендикулярного положения, как показано ниже. Удалите три винта, находящиеся там, используя Phillips #00.

Используются два типа винтов: (2 шт.) 2.7 мм, (1 шт.) 3.5 мм.

Шаг 6

Положите камеру на бок, как показано. Здесь есть небольшая дверца отсека, под которой находится винт. Удалите винт 2.5 мм крестовой отвёрткой Phillips #00.

Шаг 7

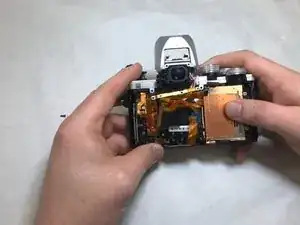

Разъедините переднюю и заднюю части корпуса камеры.

Будьте осторожны при разъединении передней и задней частей корпуса, поскольку обе половины соединены с материнской платой разъёмами, которые очень хрупки. Чтобы полностью разделить две половины, потребуется отсоединить разъёмы от материнской платы.

Шаг 8

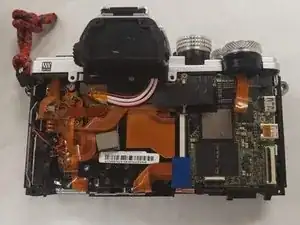

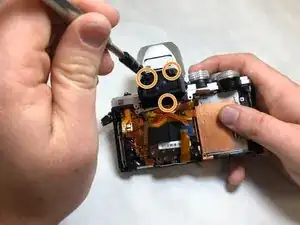

Разместите переднюю половину, как показано ниже. Материнская плата — это зелёная печатная плата на правой половине изображения. Необходимо отключить всё от материнской платы. Аккуратно извлеките все оранжевые разъёмы.
