Замена крышки HDMI и многоконтактного разъёма Olympus OM-D E-M10 Mark II
Дверца разъёма HDMI (также называемая крышкой разъёма) даёт доступ к обоим портам камеры: порту HDMI и многоконтактному порту. Чтобы защитить разъёмы от внешних повреждений, крышка должна быть целой. Если крышка разъёма HDMI повреждена, воспользуйтесь этим руководством, чтобы правильно снять и заменить её.
Шаг 1

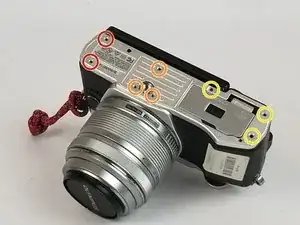

Для крепления нижней крышки камеры используются три различных типа и длины винтов. При разборке обязательно отметьте исходное положение каждого винта.
С помощью крестовой отвёртки PH00 выкрутите два винта длиной 1/3 дюйма с серебристыми резьбами с нижней стороны камеры.
С помощью крестовой отвёртки PH00 выкрутите три винта длиной 1/3 дюйма с синими резьбами с нижней стороны камеры.
С помощью крестовой отвёртки PH00 выкрутите три винта длиной 1/2 дюйма с серебристыми резьбами с нижней стороны камеры.
Шаг 2
После снятия всех винтов снимите нижнюю крышку с камеры, чтобы продолжить.
Шаг 3

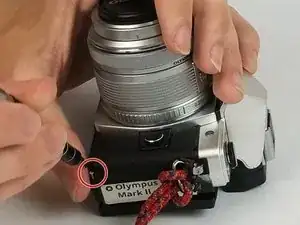

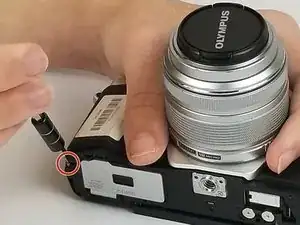

Продолжая использовать крестовую отвёртку размера PH00, выкрутите два винта длиной 3/5 дюйма, обнаруженные после снятия нижней крышки камеры.
Шаг 4

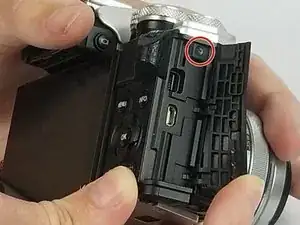

Откройте дверцу разъёма HDMI и продолжайте использовать крестовую отвёртку PH00, чтобы выкрутить винт длиной 3/10 дюйма, расположенный под дверцей.
Шаг 5

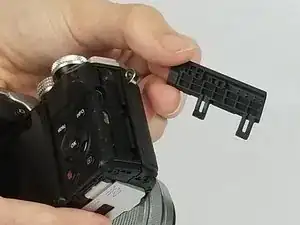

Правильное удаление всех 11 винтов, перечисленных в предыдущих шагах, позволяет слегка приоткрыть камеру и поддеть дверцу, чтобы снять её с крючков, удерживающих её внутри корпуса камеры.
Заключение
Чтобы установить новую дверцу разъёма HDMI, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
