Замена экрана Olympus OM-D E-M10 Mark II
В этом руководстве мы объясним, как заменить экран в Olympus OM-D E-M10 Mark II. Для этой процедуры вам понадобятся следующие инструменты: отвертка Philips #00 и ваш собственный заменяемый экран. Эта процедура не представляет особой опасности, поэтому защитное снаряжение не потребуется. Процесс может быть немного утомительным, поэтому выделите около 30 минут до полутора часов на замену экрана. Уровень сложности будет средним из-за общего размера деталей и их хрупкости. Поскольку это цифровая камера, рабочий экран необходим для функциональности устройства.
Шаг 1

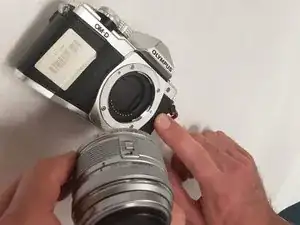

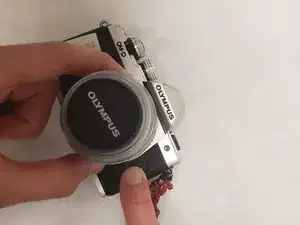

Положите камеру на спину, как показано. Удерживая кнопку, расположенную справа от объектива, поворачивайте объектив, чтобы освободить его от камеры.
Шаг 2

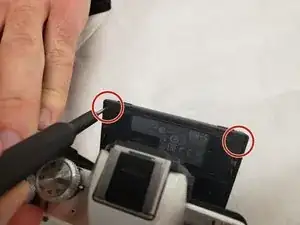

Выдвиньте экран так, чтобы вы могли добраться до винтов. Удалите в общей сложности четыре винта, используя отвертку Philips #00, наверху и на задней стороне экрана.
В этом шаге две разновидности винтов. (2x) 3.5 мм сверху, (2x) 1.7 мм сзади.
Шаг 3

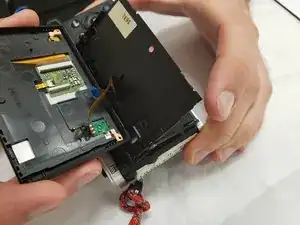

Отделите экран от основания камеры. Затем отключите разъемы кабелей от печатной платы. Будьте осторожны при снятии меньшей печатной платы.
Шаг 4

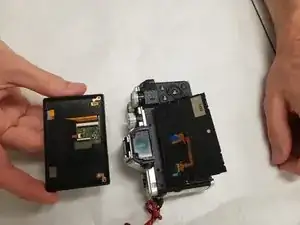

Отделите экран от камеры. Теперь вы можете установить ваш заменяемый экран.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
