Замена дисков и кнопок Olympus OM-D E-M10 Mark II

Положите камеру на спину, как показано. Нажмите кнопку, расположенную справа от объектива, удерживая её, поверните объектив, чтобы освободить его от камеры.

Снимите восемь винтов крестовой отвёрткой Phillips #00.

Используются 3 типа винтов: (2x) 3 мм, (3x) 2,5 мм, (3x) 4 мм.

Поднимите и снимите нижнюю крышку с камеры.

С помощью крестовой отвёртки Phillips #00 отвинтите два винта 5,0 мм, по одному с каждой стороны основания камеры.

Переверните камеру так, чтобы она лежала на задней части. Откройте экран до полного выдвижения и перпендикулярного положения, как показано ниже. Снимите три винта в этой области крестовой отвёрткой Phillips #00.

Применяются два типа винтов: (2x) 2,7 мм, (1x) 3,5 мм.

Положите камеру на бок, как показано. Под маленькой дверцей отсека находится винт. Снимите винт 2,5 мм крестовой отвёрткой Phillips #00.

Разделите переднюю и заднюю части корпуса камеры.

Будьте осторожны при разъединении передней и задней частей корпуса, так как между половинками имеются разъёмы, идущие к плате, которые очень хрупки. Чтобы полностью разделить две половины, потребуется отключить разъёмы от платы.

Разместите переднюю половину как показано ниже. Плата — это зелёная печатная плата на правой половине изображения. Необходимо отключить все кабели от платы. Аккуратно выведите все оранжевые разъёмы.

Крестовой отвёрткой Phillips #00 отвинтите три винта 3,0 мм, удерживая плату на месте. После этого аккуратно извлеките плату.

Откройте защёлку крышки отсека батареи, сдвинув чёрную кнопку в сторону, указанную стрелкой, в сторону экрана камеры.

Чтобы убедиться, что крышка батарейного отсека надёжно закрыта, при закрывании слушайте характерный щелчок.

Сдвиньте тёмно-красную защёлку в сторону объектива, чтобы освободить батарею от камеры.

При повторной сборке убедитесь, что тёмно-красная защёлка блокирует батарею от смещения.

Теперь вы можете извлечь батарею из корпуса камеры и приступить к сборке с новой батареей.

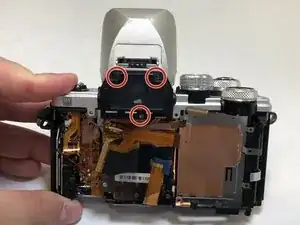

Крестовой отвёрткой Phillips #00 снимите два чёрных винта 5,4 мм и один серебристый винт 2 мм с видоискателя.

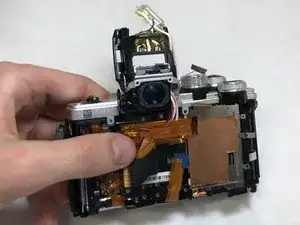

Осторожно извлеките видоискатель из камеры, следя за ленточными кабелями, которые могут быть ещё подключены к другим компонентам.

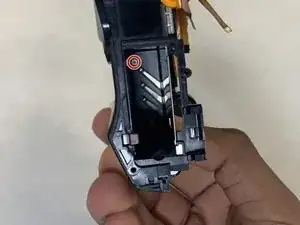

Переверните камеру вниз лицом и крестовой отвёрткой Phillips #00 снимите один винт 4 мм, расположенный под батареей.

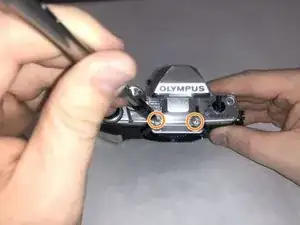

Переверните камеру в нормальное положение и снимите два винта 6,4 мм с верхней части пластиковой рамы.

Осторожно снимите верхнюю пластиковую рамку камеры пальцами и пластиковым лопаткой при необходимости.

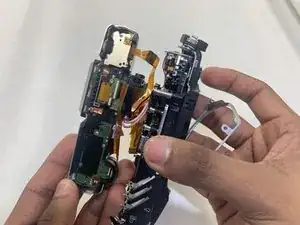

Будьте осторожны, чтобы не порвать ленточные кабели, проходящие в верхней рамке камеры.

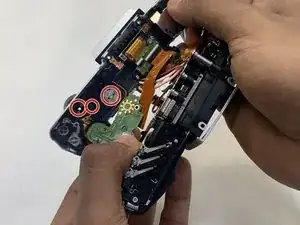

Снимите два винта 6,4 мм крестовой отвёрткой Phillips #00, которые крепят печатную плату к пластиковой рамке.

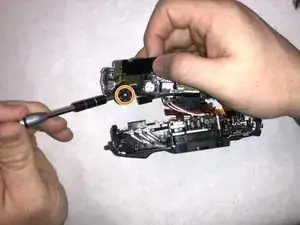

Снимите один винт 4,8 мм крестовой отвёрткой Phillips #00.

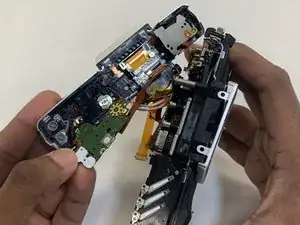

Снимите печатную плату.

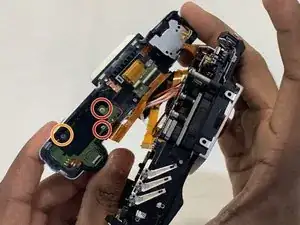

Крестовой отвёрткой Phillips #00 отвинтите соответствующие винты, удерживающие ту кнопку или тот диск, которые нужно заменить.

Два винта справа — 3,8 мм, а два винта слева — 4,8 мм.
