Замена ЖК-экрана Olympus Pen E-PL7
Разбит ли ваш ЖК-экран или он не реагирует? Используйте это руководство, чтобы заменить его и снова делать отличные снимки.
Мы настоятельно рекомендуем использовать магнитный коврик для проекта или органайзер с лотками. В этой камере установлено много разных видов винтов, и их сортировка необходима для правильной сборки.
Шаг 1
Переверните камеру вниз экраном.
Сдвиньте серую защёлку вправо, чтобы открыть отсек для батареи.
Выньте батарею.
Батарея не показана на этих фотографиях.
Шаг 2

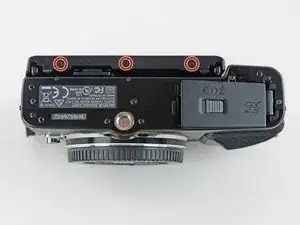

Используйте отвёртку Phillips №00, чтобы выкрутить три винта 2,3 мм с основания ЖК-экрана.
Шаг 3

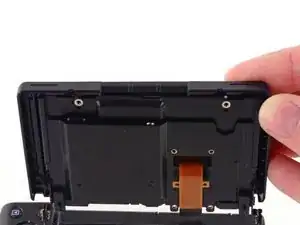

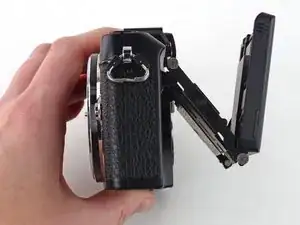

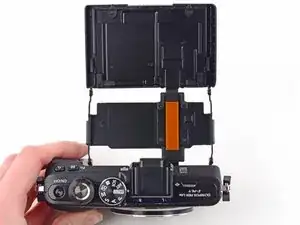

Полностью разверните узел ЖК-экрана.
Шаг 4

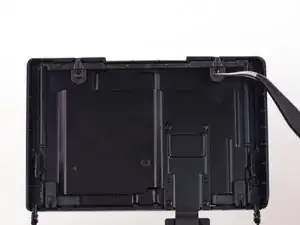

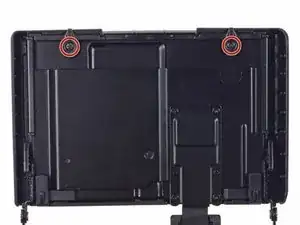

Удалите два винта Phillips 2,2 мм, расположенные на задней части ЖК-экрана.

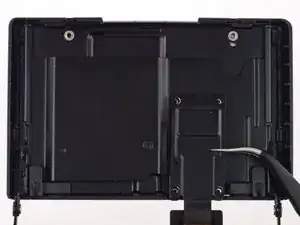

С помощью пинцета снимите верхний кронштейн ЖК-экрана.
Шаг 5

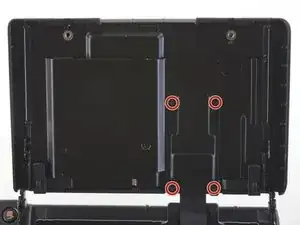

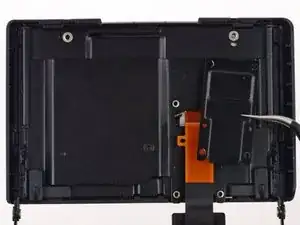

Используйте отвёртку Phillips №00, чтобы выкрутить четыре винта 1,4 мм на задней стороне ЖК-экрана.
Снимите шлейф ЖК-экрана с помощью пинцета.
Крышка может отстать после удаления винтов.
Шаг 6

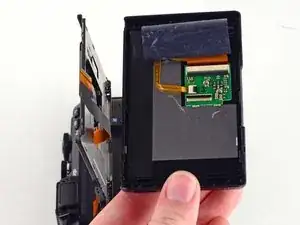

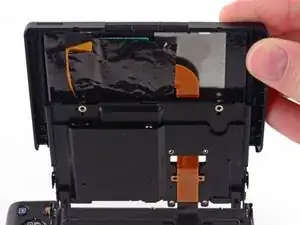

Осторожно приподнимите ЖК-экран вверх и отведите от узла.
Не пытайтесь полностью снять экран, он прикреплён к узлу шлейфом.
Шаг 7

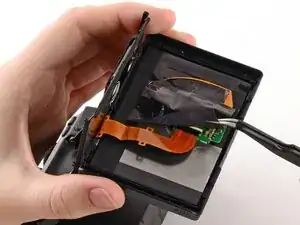

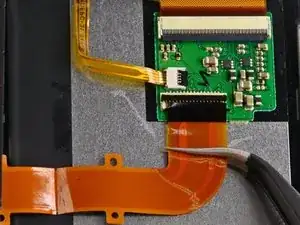

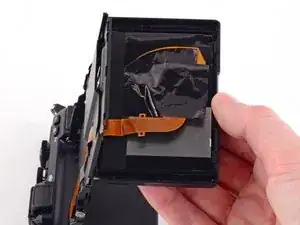

С помощью пинцета отогните пластиковую защитную крышку.
Шаг 8

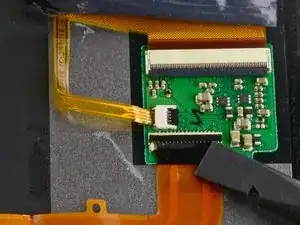

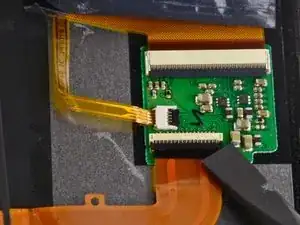

Используйте лопатку, чтобы откинуть назад чёрную планку на ZIF-разъёме шлейфа ЖК-экрана.
Шаг 9

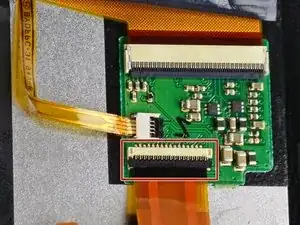

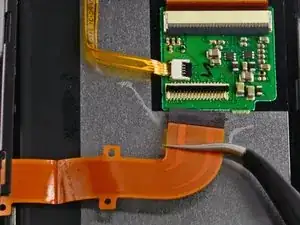

Аккуратно вытащите шлейф пинцетом.
Шаг 10
Снимите ЖК-экран.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
