Замена материнской платы Olympus SP-320
В этом руководстве Вы научитесь снимать заднюю крышку камеры для доступа к материнской плате. При замене материнской платы будьте очень осторожны. Как Вы увидите на следующих этапах, есть внутренние шлейфы, которые легко можно порвать или повредить.
Шаг 1

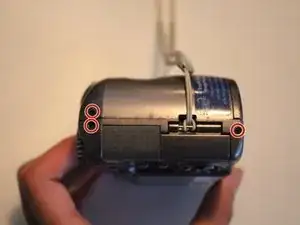

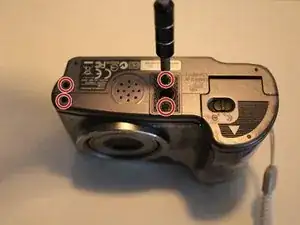

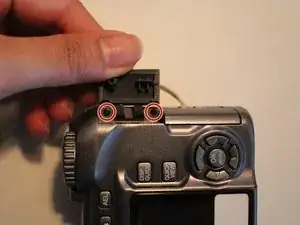

Удалите винты длиной 3 мм с помощью отвертки сPhillips с битой размера PH000.
Шаг 2

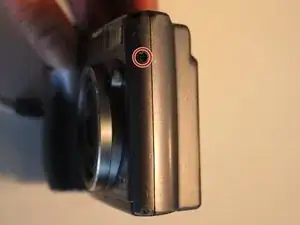

Удалите винт длиной 3 мм с помощью отвертки сPhillips с битой размера PH000.
Шаг 3

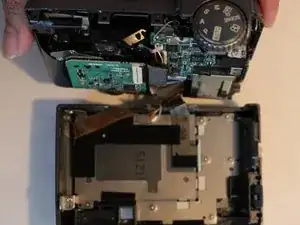

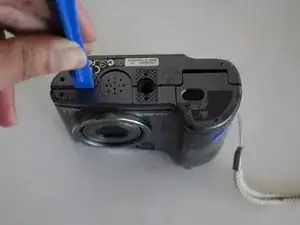

Отделите внешнюю крышку, используя синий пластиковый инструмент для открытия.
Отделяйте крышку осторожно, чтобы избежать повреждения шлейфа, соединяющего переднюю часть корпуса с задней частью корпуса.
Шаг 4

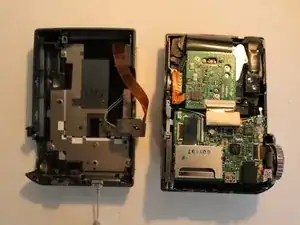

Отсоедините корпус камеры от задней крышки и ЖК-экрана.

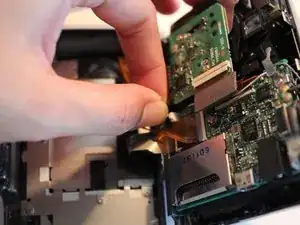

Осторожно потяните за белый соединительный кабель, чтобы отсоединить его от основного корпуса камеры.
Поднимите маленький белый пластиковый зажим, отсоединяя шлейф от основного корпуса камеры.
Шаг 5

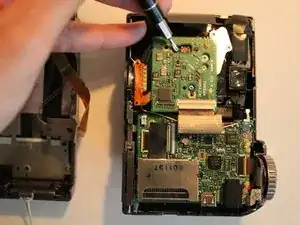

Удалите винты длиной 2 мм с помощью отвертки сPhillips с битой размера PH000.
Удалите винты длиной 3 мм с помощью отвертки сPhillips с битой размера PH000.
Шаг 6

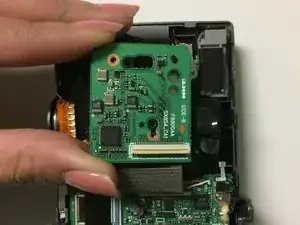

Удалите материнскую плату.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
