Замена заднего корпуса и ЖК-экрана Olympus SP-320
В этом руководстве показано, как разобрать и заменить задний корпус и ЖК-экран вашей камеры. Будьте осторожны с камерой, так как внутри находятся гибкие шлейфы, которые могут легко порваться!
Шаг 1

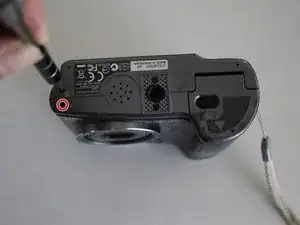

Удалите винты длиной 3 мм с помощью отвертки с головкой Phillips и битой размера PH000.
Шаг 2

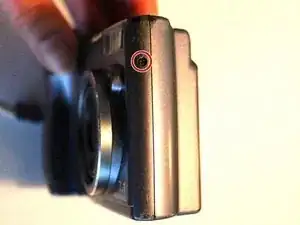

Удалите винт длиной 3 мм, используя отвертку с головкой Phillips и битой размера PH000.
Шаг 3

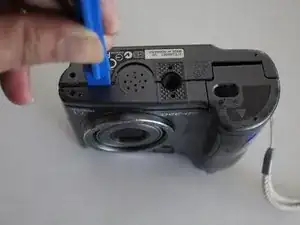

Откройте внешний корпус с помощью синего пластикового инструмента.
Открывайте корпус осторожно, чтобы не порвать шлейф, соединяющий переднюю и заднюю части корпуса.
Шаг 4

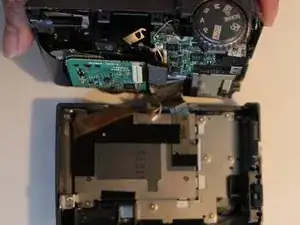

Отсоедините корпус камеры от заднего корпуса и ЖК-экрана.

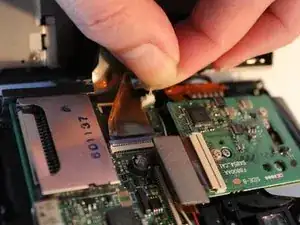

Аккуратно потяните за белый соединительный кабель, чтобы отсоединить его от основного корпуса камеры.

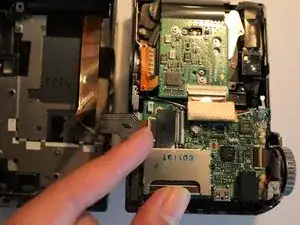

Поднимите маленький пластиковый зажим, отсоединив шлейф от основного корпуса камеры.
Шаг 5

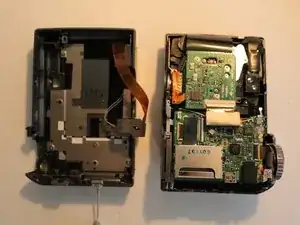

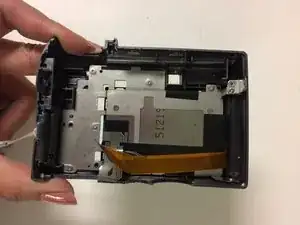

Вы отсоединили задний корпус и ЖК-экран.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
