Замена сборки объектива Olympus Pen E-PL7
В этом руководстве показано, как заменить внешнюю сборку объектива на Olympus E-PL7.
Мы настоятельно рекомендуем использовать магнитный проектный мат или организационную подставку. У этой камеры много различных типов винтов, и их правильная организация имеет ключевое значение для правильной сборки.
Шаг 1
Поверните камеру вверх дном.
Сдвиньте серый фиксатор вправо, чтобы открыть отсек для батареи.
Извлеките батарею.
Батарея не показана на этих фотографиях.
Шаг 2

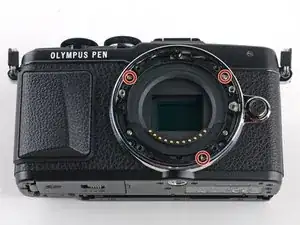

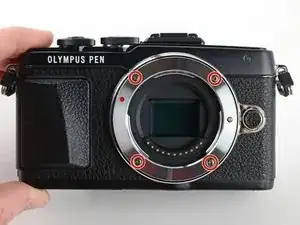

Используйте отвертку Phillips #00, чтобы открутить четыре винта диаметром 6,3 мм от крепления объектива.
Снимите крепление объектива с помощью пинцета.
Шаг 3

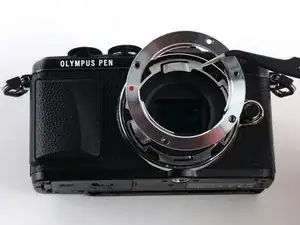

Используйте пинцет, чтобы извлечь внутреннее металлическое кольцо.
Шаг 4

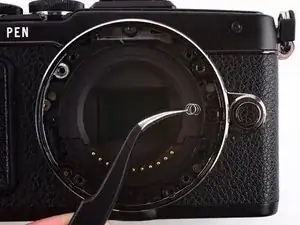

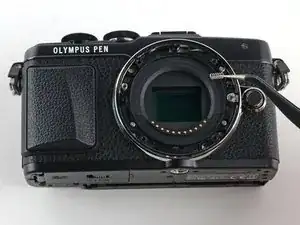

Используйте пинцет, чтобы удалить две пружины, лежащие под внутренним металлическим кольцом.
Шаг 5

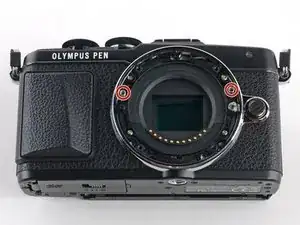

Используйте отвертку Phillips #00, чтобы удалить три винта диаметром 5 мм.

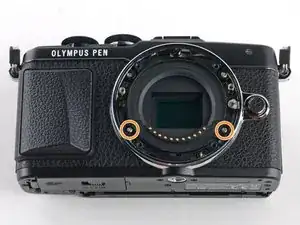

Удалите два винта Phillips диаметром 4 мм.
Шаг 6

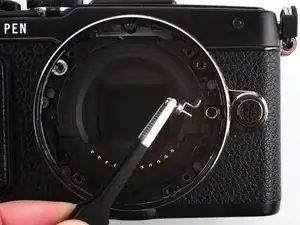

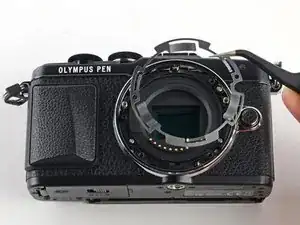

Нажмите и удерживайте кнопку освобождения объектива, используя пинцет, чтобы удалить крючок объектива.
Используйте пинцет, чтобы удалить пружину под крючком объектива.
Заключение
Чтобы собрать камеру обратно, выполните эти инструкции в обратном порядке.
