Разборка Olympus OM-D E-M10

Камеры

В этом руководстве показано, шаг за шагом, как выполнить базовую разборку Olympus E-M10. Эти инструкции также подходят для E-M5 и версий mark II этих камер.

[видеоhttps://youtu.be/miKYy9vUyWk]

Шаг 1

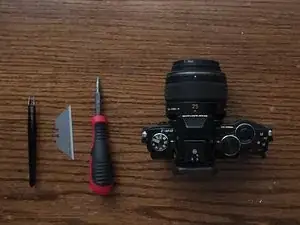

начальная точка

Если вы предпочитаете видеоруководство, вы можете найти его здесь: https://youtu.be/miKYy9vUyWk

Шаг 2

Удалите объектив, аккумулятор, карту SD и окуляр электронного видоискателя

Шаг 3

Открутите все винты, которые вы найдете снаружи камеры, кроме тех, что на байонете объектива и на самом ЖК-дисплее. Смотрите видео для обзора местоположения каждого винта. https://youtu.be/miKYy9vUyWk

Шаг 4

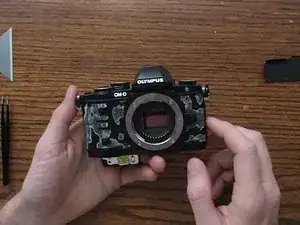

Используйте канцелярский нож, чтобы снять резиновые накладки с передней части камеры. Не снимайте захват для большого пальца.

Шаг 5

Удалите винты с передней части камеры. (не те, что на серебряном байонете объектива)

Шаг 6

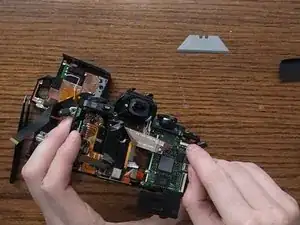

Разъедините камеру.

Шаг 7

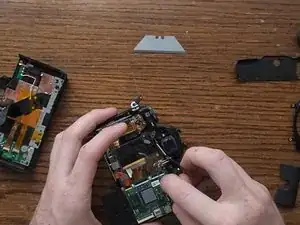

Поднимите маленькую черную крышку, которая удерживает шлейф для ЖК-дисплея к корпусу камеры. Это освободит шлейф, не нужно тянуть за шлейф с усилием.

Шаг 8

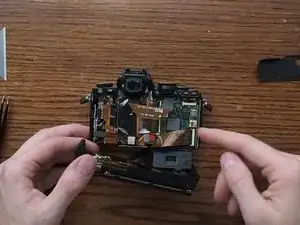

Если вы хотите снять верхнюю крышку, вам нужно будет освободить этот шлейф, а также удалить два винта по бокам рядом с местами подключения ремня камеры.

Шаг 9

Вам также может потребоваться удалить этот шлейф, чтобы поднять верхнюю крышку.

Даже после выполнения всех этих действий вы все равно не сможете полностью снять верхнюю крышку, для этого потребуется более полная разборка.

Шаг 10

От

Перевод руководства с ifixit.com
