Замена объектива Olympus Stylus 1010
В этом руководстве приведены инструкции по доступу к объективу и его снятию с Olympus Stylus 1010. Перед началом убедитесь, что вы сняли корпус с Olympus Stylus 1010.
Шаг 1

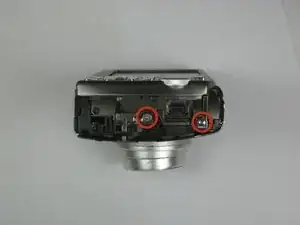

Удалите пять винтов с крестовой шлицем Phillips #00 на нижней и правой боковой панелях.
Шаг 2
Снимите правую боковую панель, оттянув большую серебристую деталь.
Шаг 3
Удалите оставшиеся три винта с крестовой шлицем Phillips #00 на боковой и передней панелях.
Шаг 4

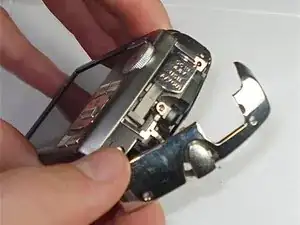

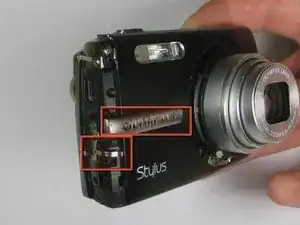

С помощью большого и указательного пальцев снимите серебристую шильду и серебристую деталь в форме буквы «T».
Шаг 5

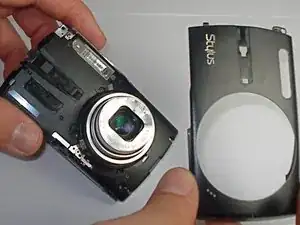

Снимите черную переднюю панель, сдвинув её в направлении объектива, затем оттянув вверх с корпуса камеры.
Шаг 6
Удалите три винта Phillips #00 с передней части камеры.

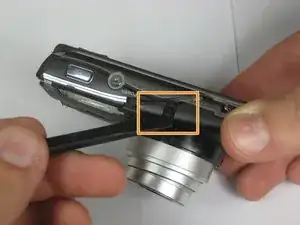

С помощью пластиковой лопатки (лопатки) отожмите две защёлки, чтобы разъединить корпус — одна защёлка сверху и одна справа.
Шаг 7
С помощью пластиковой лопатки приподнимите чёрные зажимы.

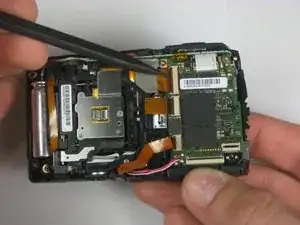

По-прежнему используя пластиковую лопатку, отсоедините золотистую гибкую шлейфовую планку и белую шлейфовую планку.

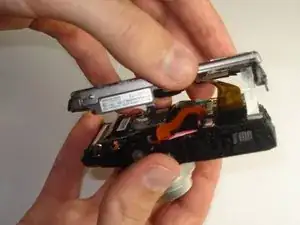

Держа обеими руками, разъедините корпус камеры на две части.
Шаг 8
С помощью пластиковой лопатки приподнимите чёрные зажимы.

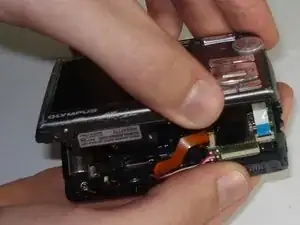

По-прежнему используя лопатку, отсоедините три золотистых коннектора ленточного кабеля внутри камеры.
Шаг 9

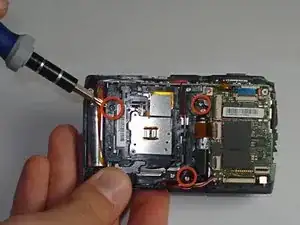

Удалите три винта изнутри корпуса камеры, используя отвертку #00.
Шаг 10
Удерживая большим и указательным пальцами, вытащите модуль объектива прямо из корпуса камеры.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
