Замена заднего колесика Panasonic Lumix DMC-G7

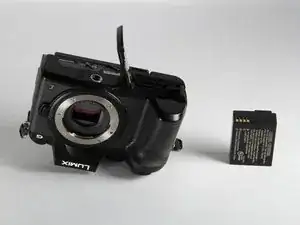

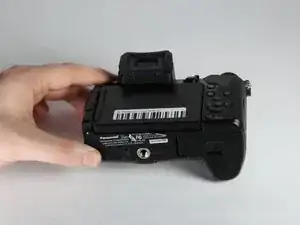

Разблокируйте и откройте отсек для батареи на нижней части камеры.

Уберите аккумулятор и карту памяти.

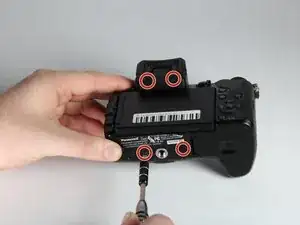

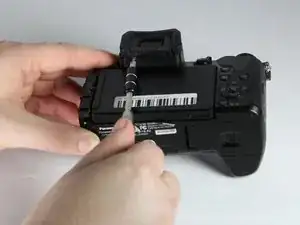

Удалите четыре указанных черных винта длиной 3,0 мм с нижней части камеры и корпуса видоискателя с помощью отвёртки PH0.

На нижней части камеры есть четыре винта. Удалите только два, которые ближе всего к экрану.

Удалите четыре указанных черных винта длиной 6,0 мм с помощью отвёртки PH0.

Три винта расположены по бокам шасси, а один прямо под крышкой отсека для батареи.

Удалите крышку глазка видоискателя, потянув вверх и наружу, чтобы отсоединить фиксирующие зажимы от камеры.

Не сгибайте крышку глазка слишком резко, так как она может потерять свою форму.

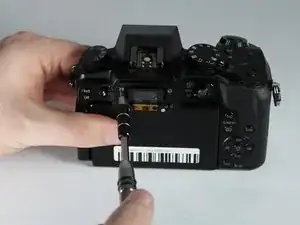

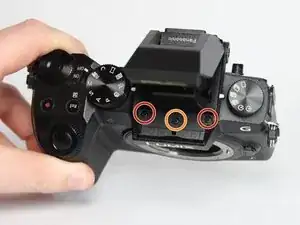

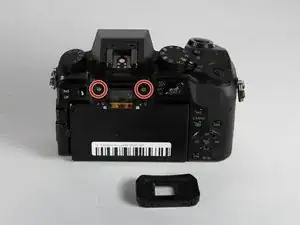

Удалите два указанных серебряных винта длиной 3,5 мм рядом с экраном видоискателя с помощью отвёртки PH0.

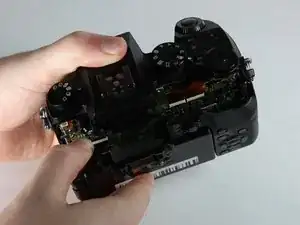

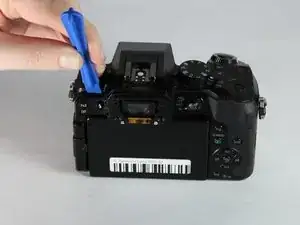

Используйте инструмент для открытия iFixit (или аналогичный длинный и тонкий предмет) для вставки в щель между двумя половинами камеры и подденьте камеру сверху.

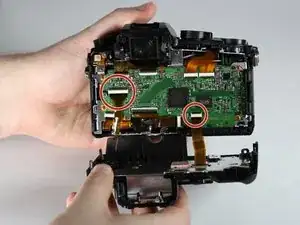

Удалите два указанных ribbon-кабеля перед разделением двух половин камеры.

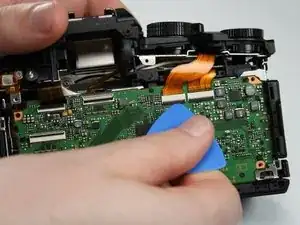

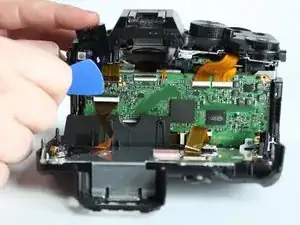

С помощью плоского предмета приподнимите черные вкладки над разъемами кабелей, аккуратно отводя их от материнской платы.

Рекомендуется использовать открывающий инструмент, но подойдет любой мелкий и плоский предмет.

Ribbon-кабели хрупкие, поэтому старайтесь не нагружать их.

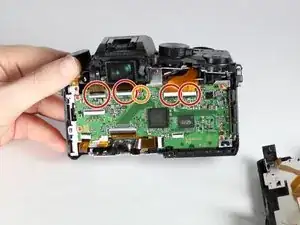

Удалите 4 указанных гибких кабеля с верхней части основной платы.

Удалите указанный небольшой гибкий кабель с верхней части основной платы.

Маленький гибкий кабель не имеет замка: просто потяните, чтобы отсоединить его.

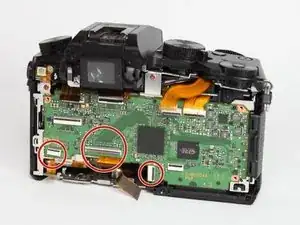

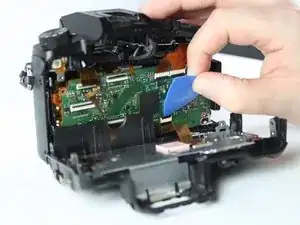

Удалите 3 указанных гибких кабеля с нижней части основной платы.

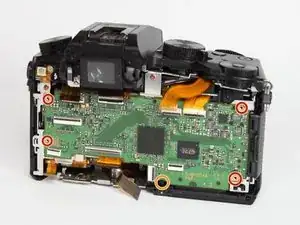

Удалите 4 указанных красных винта длиной 3,0 мм с углов основной платы с помощью отвертки PH0.

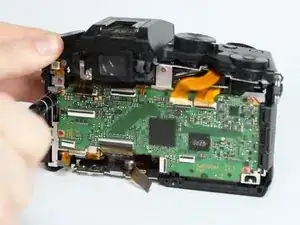

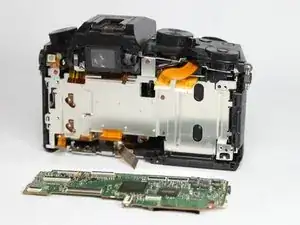

С лицевой стороны, обращенной от вас, приподнимите основную PCB с левой стороны, а затем вытяните ее от шасси.

На нижней части камеры есть пластиковый фиксирующий зажим, который удерживает основную плату PCB.

Замещaющая основная плата доступна для покупки на AliExpress здесь.

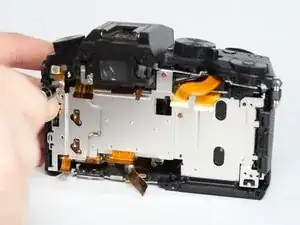

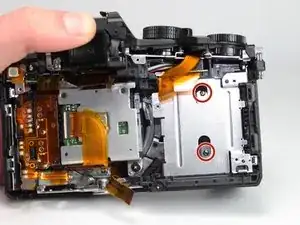

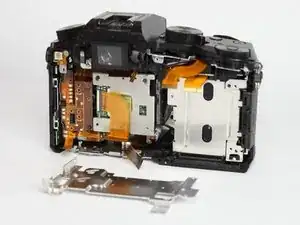

Удалите три указанных красных винта длиной 3,0 мм из радиаторного экрана с помощью отвертки PH0, затем удалите радиатор.

Используйте отвертку PH0, чтобы удалить два указанных черных винта длиной 6,0 мм сверху камеры, под механизмом вспышки.

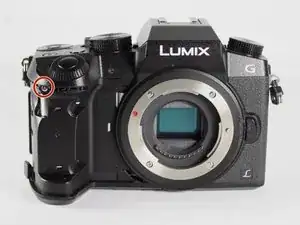

Удалите указанный черный винт длиной 4,0 мм сверху камеры.

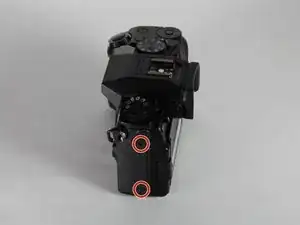

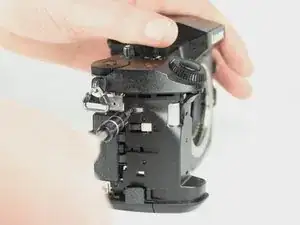

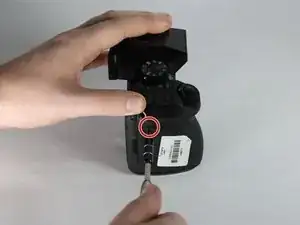

Удалите три указанных серебряных винта длиной 5,0 мм с задней части камеры и правой стороны с помощью отвертки PH0.

Два винта на задней стороне требуют очень тонкой отвертки, так как они доступны только через отверстия на задней стенке.

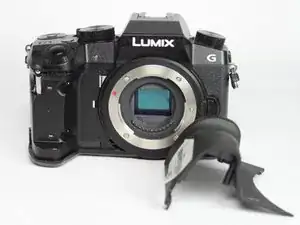

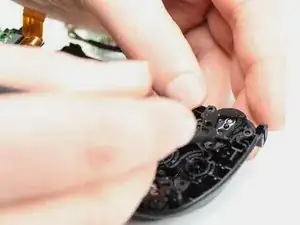

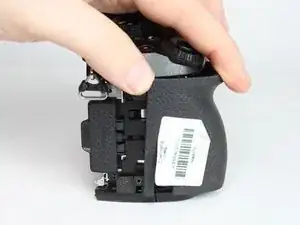

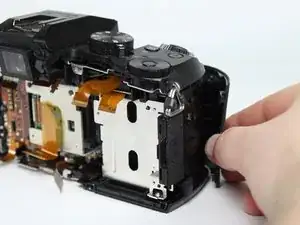

Снимите переднюю ручку с камеры, потянув ее вперед и наружу.

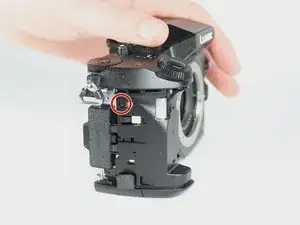

Удалите указанный черный винт длиной 4,0 мм сбоку под передней крышкой с помощью отвертки PH0.

Удалите указанный серебряный винт длиной 5,0 мм под передней крышкой с помощью отвертки PH0.

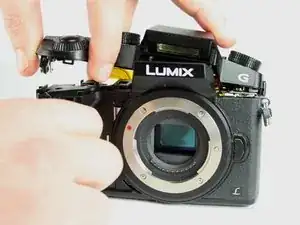

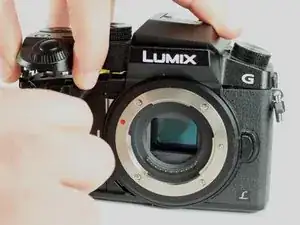

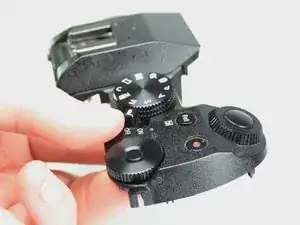

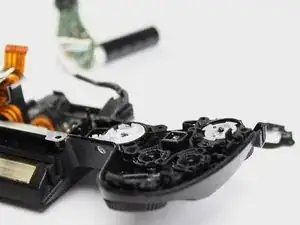

Поднимите верхний модуль, отделяя его от остальной части устройства.

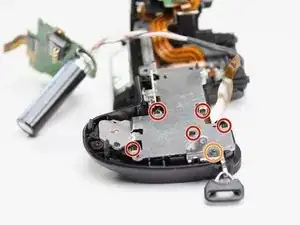

Удалите пять указанных черных винтов длиной 4,0 мм с верхней крышки, используя отвертку Philips PH0.

Удалите черный винт длиной 6,0 мм из ушка для плечевого ремня.

Снимите ушко для плечевого ремня.

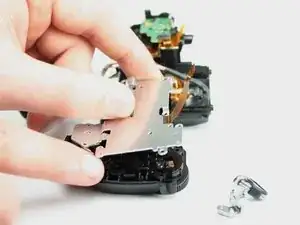

Снимите металлическую крышку.

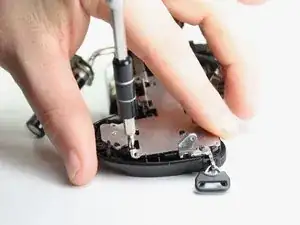

Удалите указанный черный винт длиной 4,0 мм, используя отвертку Philips PH0.

Снимите круглый пластиковый экран.

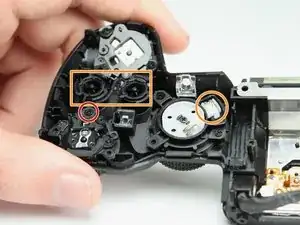

Части, указанные оранжевым цветом, не удерживаются и могут выпасть.

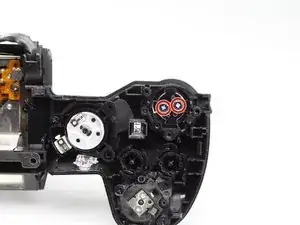

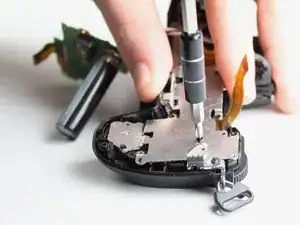

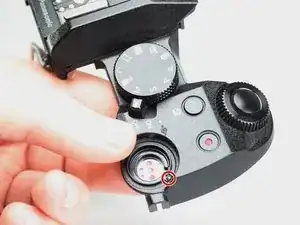

Удалите два серебряных винта длиной 4,0 мм, используя отвертку Philips PH00.

Удерживайте колесо на месте во время откручивания, чтобы предотвратить его вращение и затруднение снятия винта.

После удаления винтов металлическая нижняя и пластиковая верхняя части больше не удерживаются. Необходимо приложить усилие, чтобы предотвратить рассыпание частей.

Поверните верхнюю крышку так, чтобы пластиковая часть заднего колесика была в вертикальном положении.

Осторожно снимите пластиковую верхнюю крышку.

Под пластиковой крышкой находится маленький шариковый подшипник, указанный красным. Подшипник имеет пружинную нагрузку и может легко потеряться, если крышка не в вертикальном положении.
