Замена конденсатора/предохранителя вспышки Panasonic Lumix DMC-G7

Разблокируйте и откройте отсек для батареи внизу камеры.

Извлеките батарею и карту памяти SD.

Снимите четыре указанных чёрных винта длиной 3.0 мм с нижней части камеры и корпуса видоискателя, используя крестовую отвертку PH0.

На дне камеры четыре винта. Снимайте только два, ближайших к экрану.

Снимите четыре указанных чёрных винта длиной 6.0 мм, используя крестовую отвертку PH0.

Три винта расположены по бокам шасси, а один — непосредственно под крышкой отсека для батареи.

Снимите резиновую накладку видоискателя, потянув вверх и наружу от низа, чтобы отделить фиксирующие защёлки от камеры.

Не сгибайте накладку видоискателя слишком сильно, чтобы она не деформировалась.

Снимите два указанных серебристых винта длиной 3.5 мм, расположенных рядом с экраном видоискателя, используя крестовую отвертку PH0.

Вставьте инструмент для вскрытия iFixit (или аналогичный длинный и тонкий предмет) в зазор между половинами корпуса и подденьте корпус сверху, чтобы разъединить половины камеры.

Отсоедините два указанных ленточных кабеля перед тем, как полностью разделить половины корпуса камеры.

Используя плоский инструмент, отожмите чёрные защёлки над разъёмами ленточных кабелей, аккуратно потянув их от платы.

Рекомендуется использовать лопатку для вскрытия, но подойдёт любой небольшой плоский инструмент.

Ленточные кабели хрупкие, поэтому минимизируйте приложенное к ним усилие.

Отсоедините 4 указанных гибких кабеля с верхней части основной платы.

Отсоедините указанный маленький гибкий кабель с верхней части основной платы.

Маленький гибкий кабель не имеет фиксатора: просто потяните, чтобы отключить его.

Отсоедините 3 указанных гибких кабеля с нижней части основной платы.

Снимите 4 указанных красных винта длиной 3.0 мм с углов платы, используя крестовую отвертку PH0.

Держа видоискатель от себя, поднимите основную печатную плату с левой стороны, затем оттяните её от шасси.

Снизу камеры есть пластиковый фиксатор, удерживающий плату основной платы.

Запчасть для замены основной платы можно приобрести на AliExpress здесь

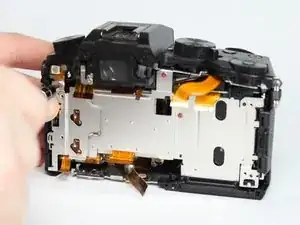

Используя крестовую отвертку PH0, снимите 3 указанных красных винта длиной 3.0 мм с экрана радиатора, затем извлеките радиатор.

Используя крестовую отвертку PH0, снимите два указанных чёрных винта длиной 6.0 мм с верхней части камеры под механизмом вспышки.

Снимите указанный чёрный винт длиной 4.0 мм с верхней части камеры.

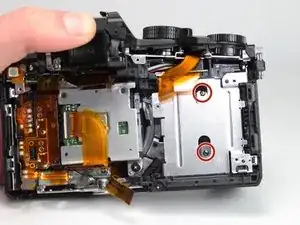

Снимите три указанных серебристых винта длиной 5.0 мм с задней части камеры и с правой стороны, используя крестовую отвертку PH0.

Два винта на задней части требуют очень тонкой отвертки, так как доступны только через отверстия задней крышки.

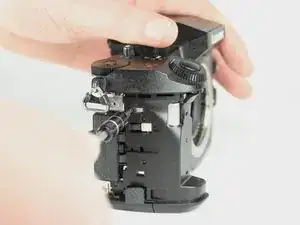

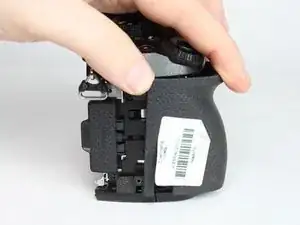

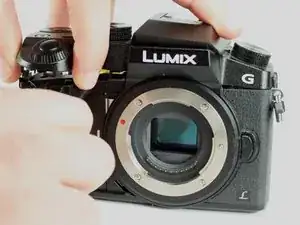

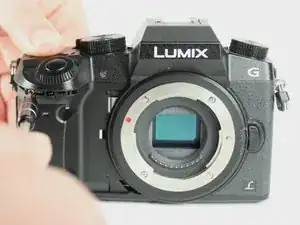

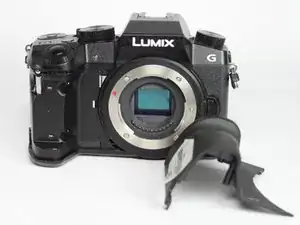

Снимите переднюю рукоятку камеры, потянув её вперёд и наружу.

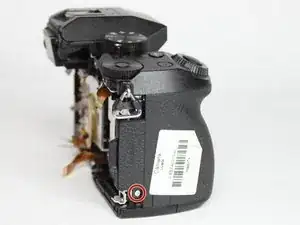

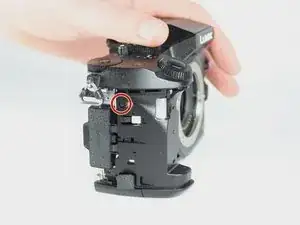

Снимите указанный чёрный винт длиной 4.0 мм с боковой части под передней крышкой, используя крестовую отвертку PH0.

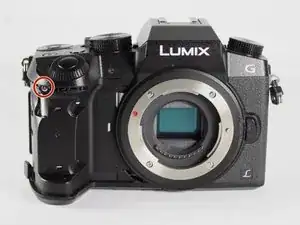

Снимите указанный серебристый винт длиной 5.0 мм из-под передней крышки, используя крестовую отвертку PH0.

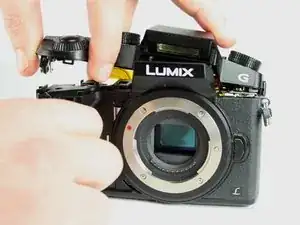

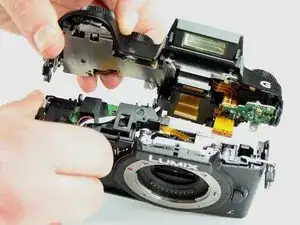

Отделите верхний блок, подняв его, отделяя от остальной части корпуса.

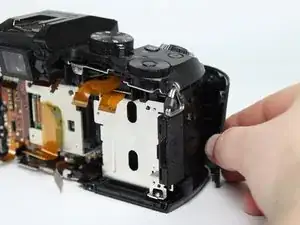

Оттяните верхнюю панель от остальной части камеры, чтобы обнажить провод вспышки и пластиковую крышку.

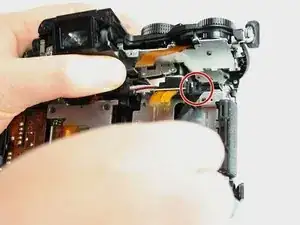

Используйте лопатку или другой небольшой инструмент для поддевания, чтобы освободить фиксирующий язычок на пластиковой крышке.

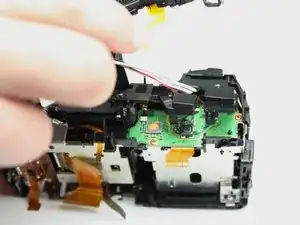

Выведите провод вспышки под пластиковой крышкой печатной платы конденсатора. Одновременно приподнимите крышку.

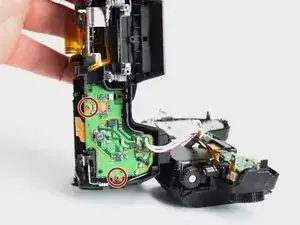

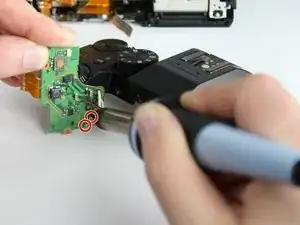

Удалите два отмеченных красных винта длиной 3,0 мм с помощью отвертки Phillips PH0.

Снимите плату вспышки.

Внимание: Следите, чтобы не прикасаться к проводам конденсатора во время работы. По возможности используйте пробник для разряда конденсатора, чтобы безопасно удалить опасный заряд из конденсаторов.

Определите, вышел ли из строя конденсатор или предохранитель. С помощью измерителя емкости измерьте конденсатор — он должен показывать значение 130 µF.

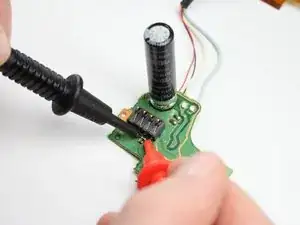

Если измеренное значение конденсатора близко к ожидаемому, используйте вольтметр с функцией прозвонки для проверки предохранителя. Если непрерывности нет, предохранитель перегорел.

Если неисправен конденсатор, перейдите к шагу 20 и остановитесь там. В противном случае, если неисправен предохранитель, перейдите к шагу 21.

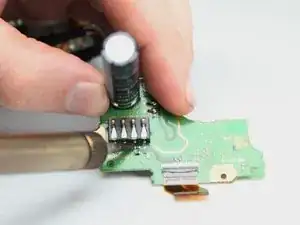

Нагрейте и удалите припой на двух указанных контактных площадках конденсатора.

Для удаления припоя рекомендуется использовать оплетку для выпаивания или паяльный насос.

Оттяните конденсатор вспышки от печатной платы.

Предохранитель вспышки находится очень близко к конденсатору и пластиковому разъему батареи. Будьте осторожны, чтобы не задеть их.

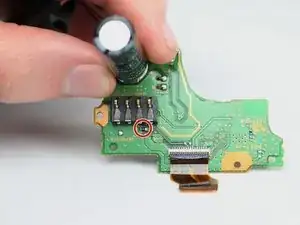

Удалите припой с одной стороны предохранителя.

Нагрейте припой с другой стороны и вытяните предохранитель.

Для удаления предохранителя используйте пинцет или аналогичный инструмент.
