Замена диска настройки диоптрий Panasonic Lumix DMC-G5
Замена диска настройки диоптрий требует снятия задней панели устройства, а также удаления нескольких мелких винтов.
Шаг 1

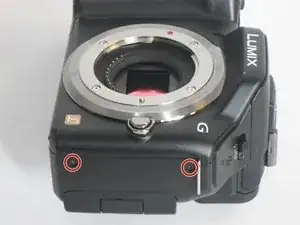

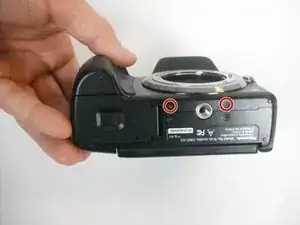

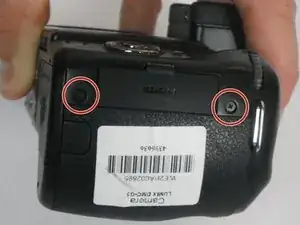

Удалите четыре винта Phillips J000 длиной 4,6 мм с боков и два винта Phillips J000 длиной 3,2 мм вдоль дна.
Шаг 2

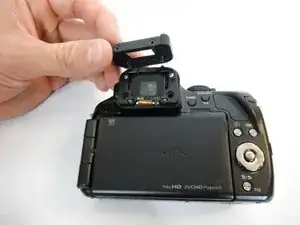

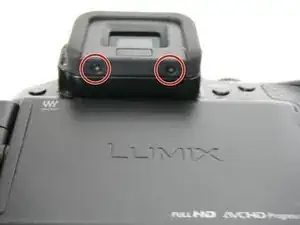

Удалите два винта Phillips J000 длиной 3,2 мм, расположенные на нижнем крае крышки видоискателя.
Осторожно снимите крышку видоискателя.

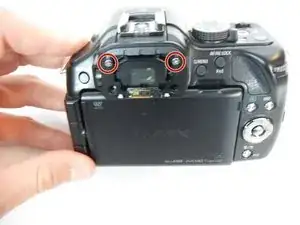

Удалите два винта Phillips J000 длиной 4,4 мм, расположенные рядом с верхним краем видоискателя.
Шаг 3

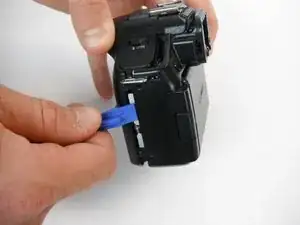

Сдвиньте широкий пластиковый открыватель вверх по нижней стороне заднего корпуса.

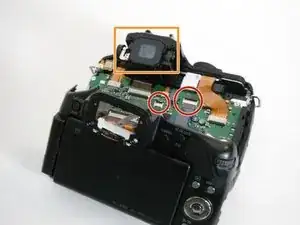

Будьте осторожны, чтобы не отключить соединения проводов. Вставить их обратно может быть трудно.

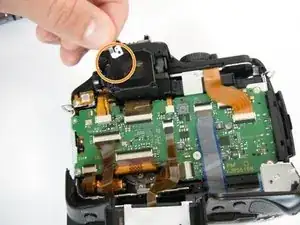

Медленно опустите корпус в показанное положение.
Шаг 4

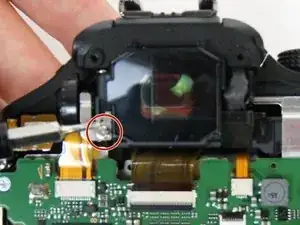

Используйте отвертку Phillips J000 для удаления винта, расположенного в нижнем левом углу передней панели стекла видоискателя.

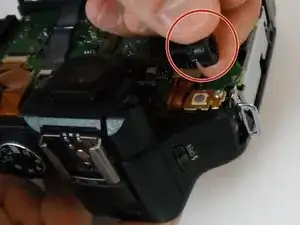

Осторожно поднимите L-образный щелчок под ранее снятым винтом.
Шаг 5

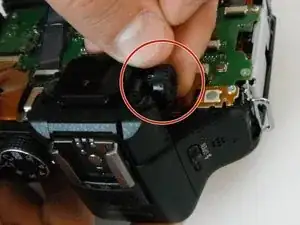

Сдвиньте неисправный диск настройки диоптрий с оси.
Замените диск диоптрий на колесо диаметром 1 см.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
