Замена ЖК-экрана Panasonic Lumix DMC-GF2

На нижней части камеры нажмите пальцем на фиксатора в положение «открыть», чтобы откидная крышка раскрылась.

Нажмите пальцем на маленькую чёрную защёлку, удерживающую аккумулятор, чтобы освободить аккумулятор.

Вытащите аккумулятор из камеры пальцами.

Отверткой Phillips №00 отвинтите шесть серебристых винтов длиной 2.69 мм, расположенных по двум коротким сторонам камеры и на нижней стороне.

Аккуратно приподнимите заднюю крышку, чтобы получить доступ к ZIF-разъёмам для синей и жёлтой шлейфов.

Чтобы разблокировать ZIF-разъёмы, с помощью пластиковой лопатки аккуратно отогните чёрную часть замка из плоского положения в вертикальное.

Будьте осторожны, чтобы не порвать шлейфы при откидывании задней панели.

Аккуратно вытолкните синие и жёлтые шлейфы из разблокированных ZIF-разъёмов пальцами.

Отверткой Phillips №00 отвинтите серебристый винт длиной 3.5 мм в верхнем левом углу задней крышки.

С помощью пластиковой лопатки приподнимите и снимите пластиковую накладку с задней крышки.

Пластиковая накладка может отвалиться сама, без поддевания.

Отверткой Phillips №00 отвинтите серебристый винт длиной 2.69 мм, расположенный под ранее снятой пластиковой деталью.

С помощью пластиковой лопатки приподнимите и отделите тяжёлую металлическую крышку от лёгкой пластиковой задней крышки.

Металлическая крышка может отвалиться сама, без поддевания.

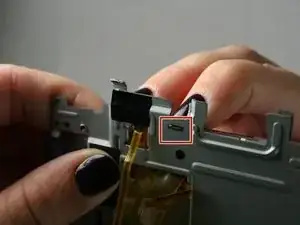

Пальцами нажмите вниз на маленькие металлические скобы, являющиеся частью металлической крышки и защёлкивающиеся поверх ЖК-экрана.

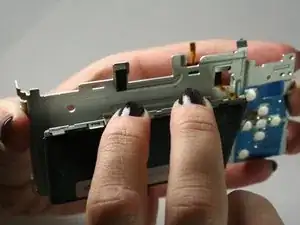

Пальцами извлеките ЖК-экран из металлической крышки. Возможно, потребуется покачивать экран вперёд‑назад, пока он полностью не отстегнется от нижних защёлок.

Осторожно, не порвите жёлтые шлейфы при снятии ЖК-экрана с металлической крышки.
