Замена материнской платы Panasonic Lumix DMC-G5
Замена материнской платы Panasonic Lumix DMC-G5 требуется, если материнская плата повреждена. Для выполнения этого руководства потребуется снять несколько мелких винтов и отсоединить ленточные кабели.
Шаг 1
Снимите четыре винта JIS #000 с нижней части камеры.
Шаг 2
Снимите по два винта JIS #000 с каждой стороны камеры.
Шаг 3
Снимите два винта JIS #000 под видоискателем.
Шаг 4
Снимите крышку видоискателя.
Затем снимите два винта JIS #000 на видоискателе.
Шаг 5
Осторожно снимите заднюю панель с камеры.
Отсоедините ленточный кабель от материнской платы с помощью широкого пластикового инструмента для открытия и аккуратно вытяните кабель.
Шаг 6

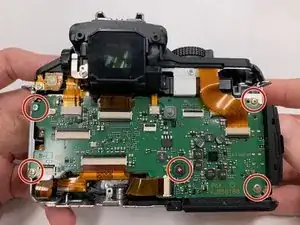

Снимите винты JIS #000 на материнской плате.
Шаг 7

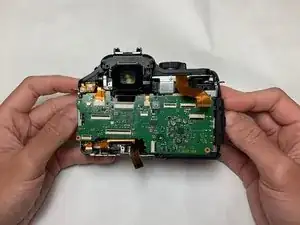

Отстегните ленточный кабель на материнской плате с помощью широкого пластикового инструмента для открытия.
Аккуратно вытяните кабель.
Шаг 8

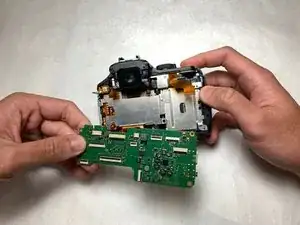

Вытяните материнскую плату из корпуса камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
