Замена датчика приближения (датчика глаза) Panasonic Lumix DMC-GX85

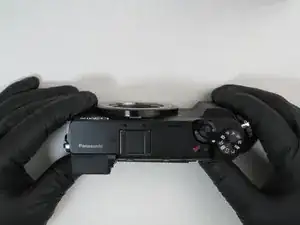

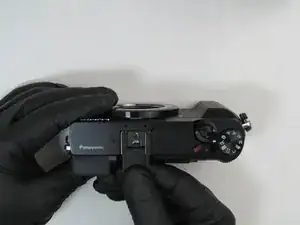

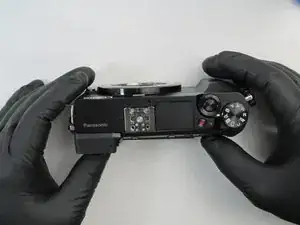

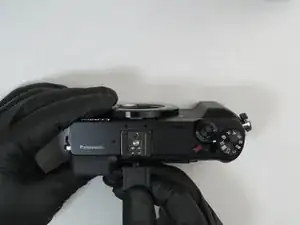

Снимите пластиковую крышку башмака горячего башмака, сдвинув её к задней части камеры.

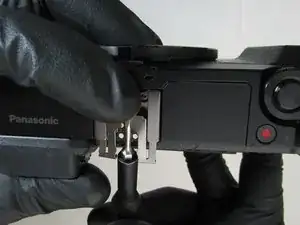

С помощью лопатки аккуратно приподнимите передний конец пружины башмака, чтобы разблокировать её механизм фиксации.

Удерживая передний конец пружины поднятым, сдвиньте её со стороны приподнятого конца, чтобы снять пружину башмака.

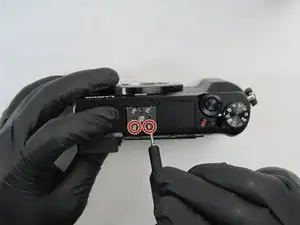

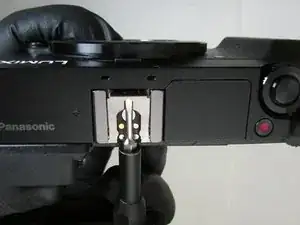

Снимите два серебристых винта Phillips #0 (6,0 мм), расположенных ближе всего к экрану дисплея.

Не снимайте два передних серебристых винта.

Поверните камеру так, чтобы сторона с крышкой разъёма была обращена к вам.

Ближе к верхнему концу камеры в этой ориентации снимите чёрный винт Phillips #0 (4,0 мм), расположенный внизу.

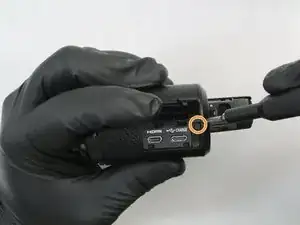

Откройте крышку разъёма и снимите чёрный винт Phillips #0 (4,0 мм) внутри.

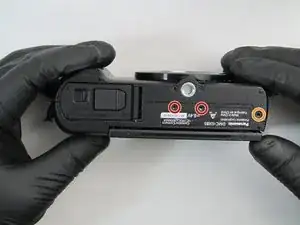

Переверните камеру так, чтобы её дно было обращено к вам.

Снимите два центральных чёрных винта Phillips #0 (2,5 мм).

Снимите внешний чёрный винт Phillips #0 (4,5 мм).

Поверните камеру так, чтобы экран дисплея был обращён к вам.

Отверните чёрный винт Phillips #0 (4,5 мм), расположенный у верхней части экрана, повернув верхнюю часть экрана от корпуса камеры.

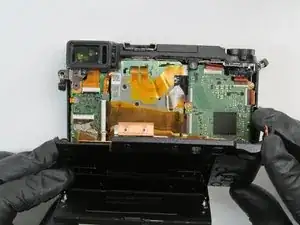

Снимите заднюю крышку камеры, аккуратно потянув её от верхней стороны.

При снятии задней крышки разделяйте части медленно, чтобы не повредить ленточный кабель, соединяющий экран дисплея и вспомогательную плату (Sub PCB).

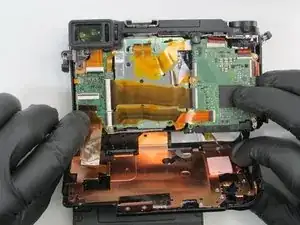

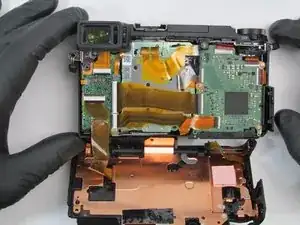

Поверните камеру так, чтобы объектив был направлен вниз, а задняя крышка отведена назад.

Отключите ленточный кабель от камеры, подняв чёрную фиксирующую планку вверх с помощью инструмента для вскрытия iFixit.

Вытяните ленточный кабель из разъёма. Задняя крышка теперь полностью отделена от камеры.

Не сгибайте ленточный кабель излишне и соблюдайте осторожность, чтобы не повредить его.

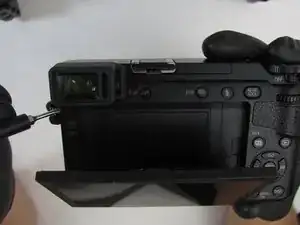

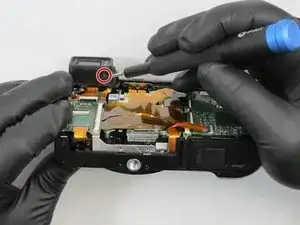

Снимите чёрный винт Phillips #0 (4,5 мм), расположенный под видоискателем.

Осторожно снимите крышку видоискателя с камеры.

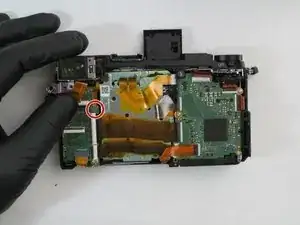

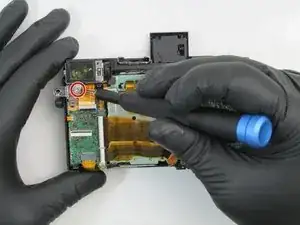

Снимите серебристый винт Phillips #0 (2,5 мм), расположенный под видоискателем.

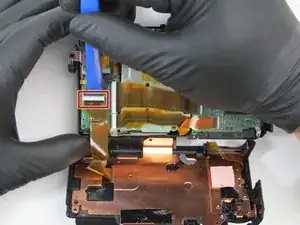

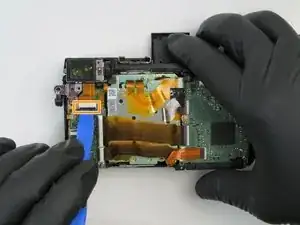

Снимите ленточный кабель с нижней стороны камеры, отщёлкнув чёрную фиксирующую планку с помощью инструмента для вскрытия iFixit и вытянув ленточный кабель из разъёма.

Не сгибайте ленточный кабель излишне и соблюдайте осторожность, чтобы не повредить его.

Снимите небольшой ленточный кабель, аккуратно потянув его от камеры пинцетом, безопасным для ЭСР.

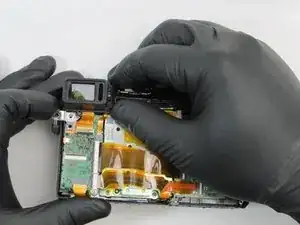

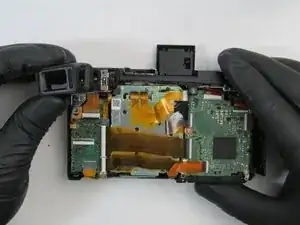

Снимите видоискатель с корпуса камеры.

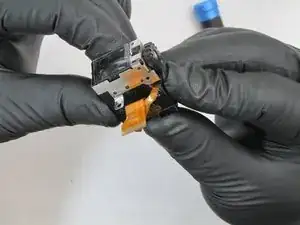

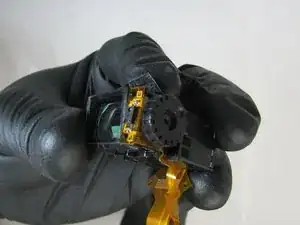

Держите видоискатель так, чтобы ленточные кабели были направлены вверх и к вам.

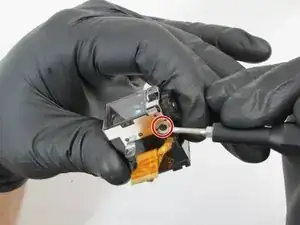

Снимите чёрный винт Phillips (4,5 мм) с нижней части видоискателя.

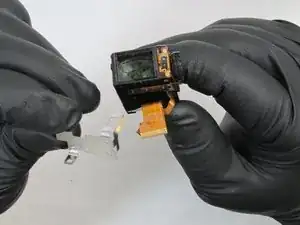

Оттяните серебристую скобу от блока видоискателя.

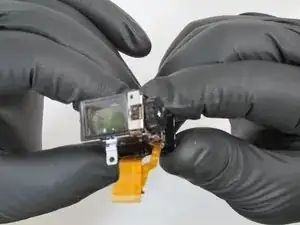

Поверните видоискатель на бок так, чтобы концы кабеля и колесико фокусировки видоискателя были обращены к вам.

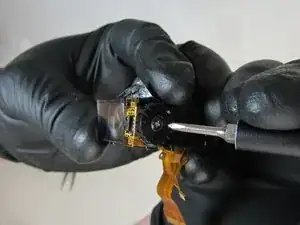

Снимите серебристый винт Phillips #0 (3,5 мм) из центра колесика фокусировки.

Снимите колесико фокусировки.

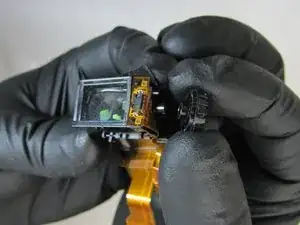

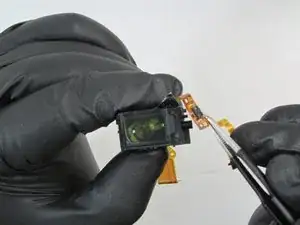

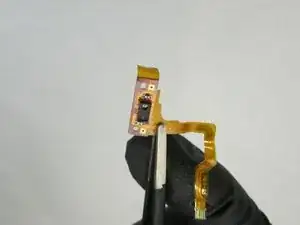

Пинцетом аккуратно отсоедините датчик глаза от блока видоискателя.
