Замена сборки соединения объектива Panasonic Lumix DMC-G5

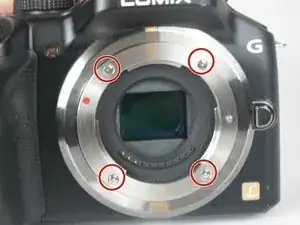

Удалите четыре винта J000 размером 5,4 мм с переднего монтажного кольца объектива.

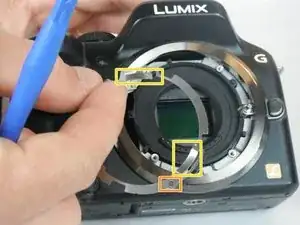

Используйте руки или тонкий пластиковый инструмент для открытия, чтобы удалить внешний кольцевой кожух, а также меньшее внутреннее кольцо под ним.

Имейте в виду, что красная точка должна быть с левой стороны. Маленькое отверстие с правой стороны центрирует внешний кольцо над кнопкой освобождения объектива. Похожее отверстие с левой стороны центрирует внутреннее кольцо снизу.

Три коротких вогнутых секции внутреннего кольца должны быть обращены внутрь камеры во время сборки.

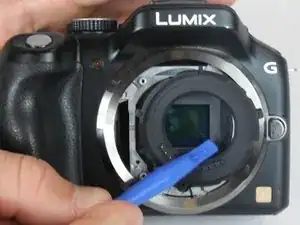

Используйте тонкий пластиковый инструмент для открытия, чтобы освободить черное соединительное кольцо.

Вставьте инструмент под правую сторону черного кольца для улучшения рычага.

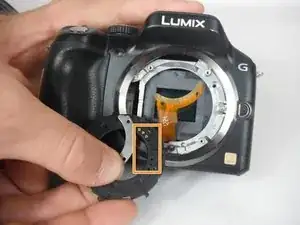

Позвольте кольцу упасть вперед, чтобы revealed его нижнюю часть.

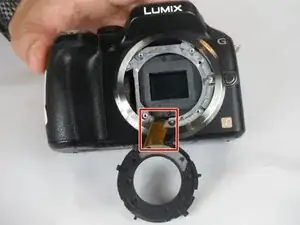

Осторожно, не отключите соединения проводки от камеры, так как их может быть очень трудно снова подключить.

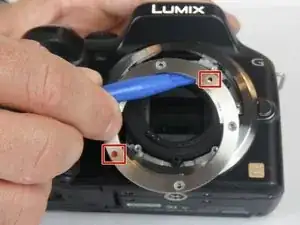

Удалите два винта J000 с крестовой головкой размером 2,7 мм из монтажного кольца, которые соединяют с лентой проводки.

Внутри черного кольца-соединителя находится много небольших золотистых пружин и заклепок. Они выпадут, если удерживать кольцо вверх дном. При сборке они должны контактировать с золотым покрытием проводки.
