Разборка Panasonic Lumix DMC-GH3

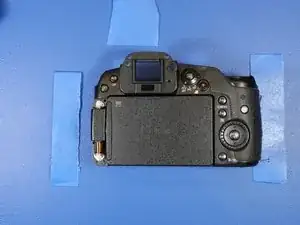

Для начала разборки положите камеру объективом вниз, задней частью к себе. Эта камера собрана послойно, поэтому лучше начинать с задней части.

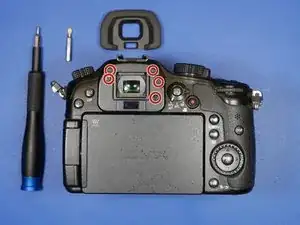

Начните со снятия резиновой накладки окуляра. Сдвиньте эту деталь вверх — она откроет доступ к 5 винтам. Снимите их все. Обратите внимание на порядок и тип резьбы этих винтов. Используйте ленту для маркировки винтов.

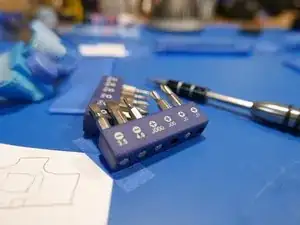

Для этой разборки вам понадобятся отвертки JIS0 и JIS00 и пластиковая лопатка.

Важно понимать, что это камера, произведённая японским изготовителем. Японская фотоиндустрия предпочитает винты стандарта JIS вместо традиционных Phillips.

Хотя PH#00 совместим с JIS#00, это не идеальная посадка. Использование Phillips может быстрее износить головку JIS-винтов и привести к срыву резьбы. В экстренной ситуации можно использовать Phillips.

Держите под рукой как JIS#00, так и JIS#000. К счастью, оба бита входят в набор ifixit 64bit.

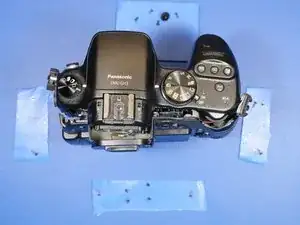

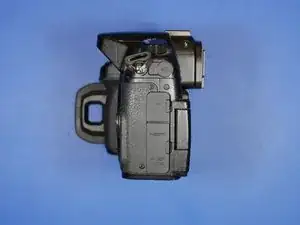

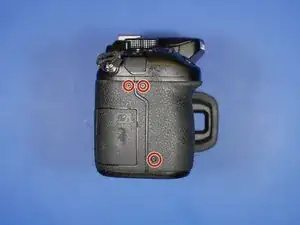

Снимите 3 винта с правой стороны корпуса.

Снимите три винта с левой стороны камеры.

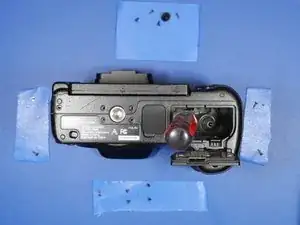

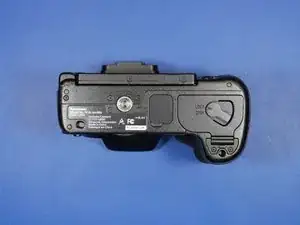

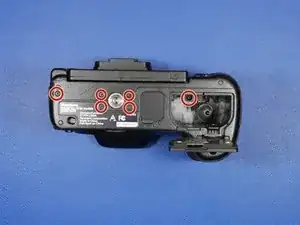

На нижней части камеры находятся 6 винтов. Один скрыт в отсеке для аккумулятора.

Этот винт немного неудобно извлекать — потребуется отвертка с длинным стержнем.

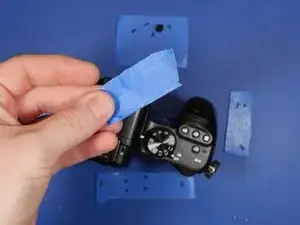

Далее настоятельно рекомендуется использовать ленту для маркировки винтов по мере разборки. Винты различаются по длине и типу резьбы, некоторые из них алюминиевые, поэтому лента здесь наиболее удобна.

Задняя оболочка корпуса теперь должна свободно сдвинуться с остальной части корпуса.

Покачайте заднюю оболочку слева направо, чтобы облегчить снятие узла задней крышки ЖК-дисплея.

Когда электроника окажется открытой, настоятельно рекомендуется соблюдать меры по защите от электростатического разряда. ЭСР может вывести из строя электронику, пропуская тысячи вольт через компоненты, рассчитанные на несколько вольт постоянного тока. ЭСР может серьёзно испортить вам работу, если не соблюдать осторожность.

Используйте антистатический коврик и браслет и убедитесь, что вы заземлены на оставшуюся часть разборки. Подключите коврик к заземлению ближайшей розетки и проверьте наличие заземления в доме. При сомнениях проконсультируйтесь с электриком.

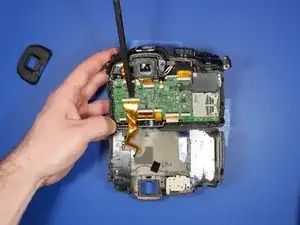

Задняя крышка с ЖК-дисплеем может откидываться относительно остальной части корпуса, как петля.

Будьте осторожны и не тяните сильно за гибкие шлейфы!

Задний ЖК-дисплей и блок кнопок соединены с основной платой через 2 гибких шлейфа.

Используйте пластиковую лопатку, чтобы извлечь шлейфы из разъёмов ЖК-дисплея.

Это узел задней оболочки GH3. Он содержит подузел ЖК-дисплея, кнопки и переключатели.

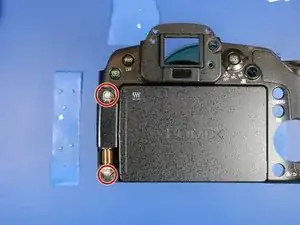

Чтобы снять крышки петель ЖК-дисплея, удалите два винта, отмеченные на правой стороне.

Крышки петель просто выпадут с другой стороны.

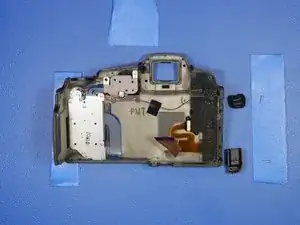

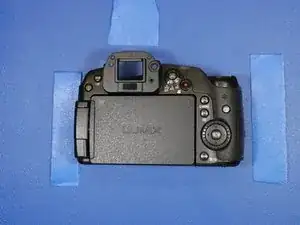

Вот как выглядит задняя оболочка без крышек петель ЖК-дисплея.

Чтобы получить дальнейший доступ к ЖК-дисплею, снимите 4 винта, удерживающие пластиковую крышку на задней части узла.

Это откроет доступ к гибким шлейфам ЖК-дисплея.

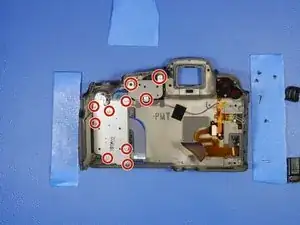

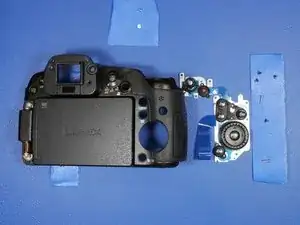

Чтобы снять кнопки левой стороны, удалите 10 винтов, удерживающих панель кнопок.

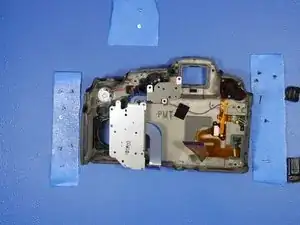

Чтобы получить дальнейший доступ к ЖК-дисплею, снимите 2 отмеченных винта.

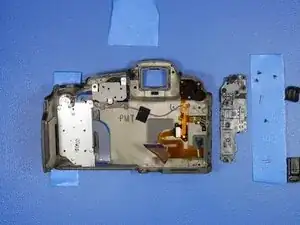

Теперь ЖК-дисплей освобождён от задней оболочки. Будьте осторожны при протягивании шлейфов через корпус.

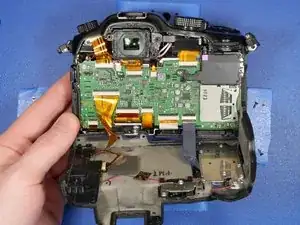

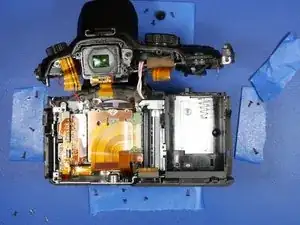

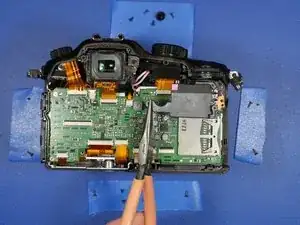

Возвращаемся к остальной части камеры. Сняв задний узел с корпуса, пришло время снять основную плату.

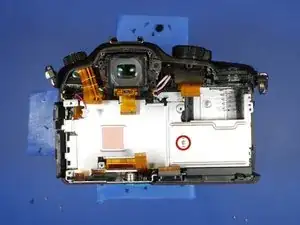

Снимите 5 отмеченных винтов. На задней части есть пластиковая крышка, защищающая контакты батарейной платы. Она должна освободиться после удаления этих винтов.

Сняв крышку, начните отсоединять все гибкие шлейфы от платы. Также снимите 2-контактный разъём.

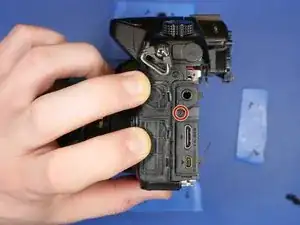

Есть ещё один винт, удерживающий плату. Снимите винт на левой стороне камеры, который крепит крышку интерфейсных разъёмов к плате.

Плата теперь должна быть относительно свободна внутри корпуса.

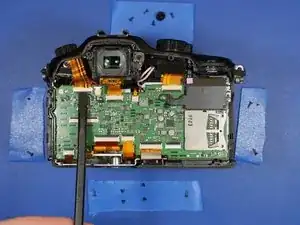

Держится плата двумя чёрными пластиковыми защёлками. Используйте пластиковую лопатку, чтобы надавить на защёлки.

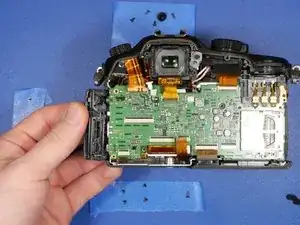

Плата должна теперь свободно выйти наружу.

Следующий этап разборки — снятие верхнего узла.

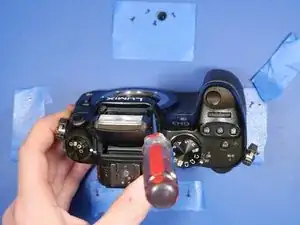

Для снятия верхнего узла нужно удалить винты под выдвижной вспышкой.

Поскольку камера отключена и аккумулятор вынут, электронно управляемая выдвижная вспышка не работает. Поэтому продолжать ремонт неудобно: добраться до двух винтов напрямую невозможно.

Это означает, что вспышку нужно было выдвинуть до начала всей разборки. Это нелепо, поскольку выдвижная вспышка мешает при разборке остальной части камеры и представляет собой деликатный узел.

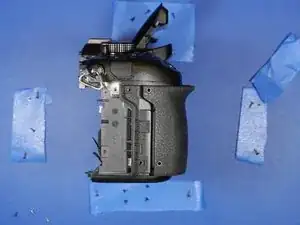

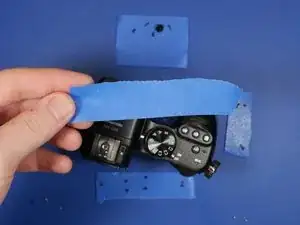

Я нашёл простое решение. Возьмите кусок синей ленты, сложите его пополам и задвиньте между блоком вспышки и корпусом камеры.

Возьмите сложенную ленту и сильно задвиньте её в сторону задней части блока вспышки. Это сработает на защёлку выдвижной вспышки внутри камеры и позволит продолжить разборку без питания.

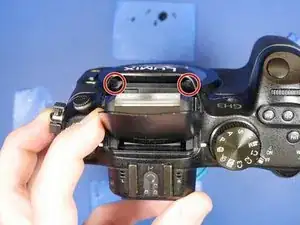

Именно эти два маленьких винта создавали проблему! Забавно, что предыдущая модель, Lumix GH2, тоже имела винты здесь, но во вспышке был механический переключатель. Похоже, при переходе на электронный привод этого момента не учли.

Здесь также потребуется отвертка JIS с длинным стержнем. У меня не было достаточно длинной, поэтому я пошёл на хитрость и использовал крестовую отвертку, чтобы выкрутить эти два винта.

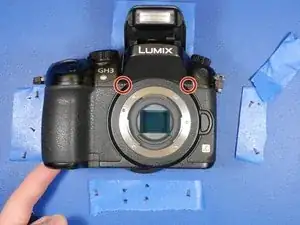

Удалите два винта с передней панели камеры.

Удалите один винт, фиксирующий алюминиевый радиатор на остальной части корпуса камеры.

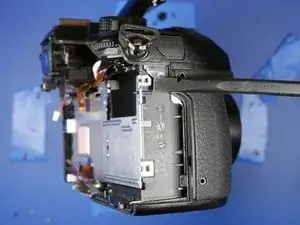

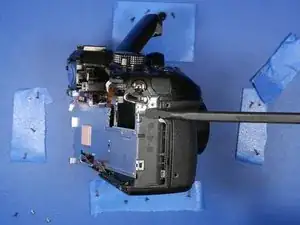

Радиатор с правой стороны удерживается двумя маленькими защёлками. Используйте лопатку, чтобы отщёлкнуть радиатор от корпуса.

После снятия радиатора открывается блок сенсора, и отсек для аккумулятора становится свободным.

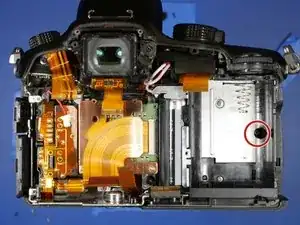

Удалите отмеченный винт из отсека аккумулятора. Этот винт закрепляет переднюю рукоять на корпусе камеры.

Рукоять теперь должна быть свободна и легко сниматься с корпуса.

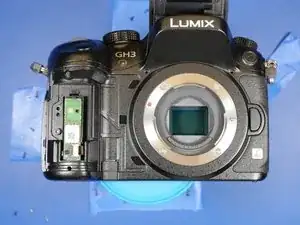

Panasonic спрятала модуль Wi‑Fi под рукоятью. Это разумно, поскольку рукоять полностью пластиковая, и электромагнитные волны легко проходят через пластик. Если бы антенну разместили глубже в металлических частях корпуса, приём ухудшился бы.

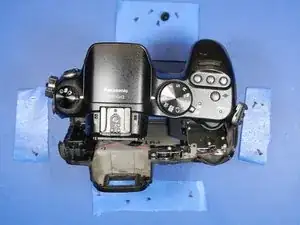

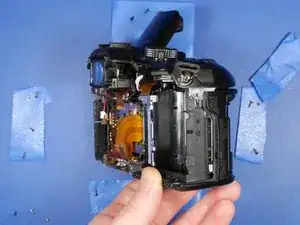

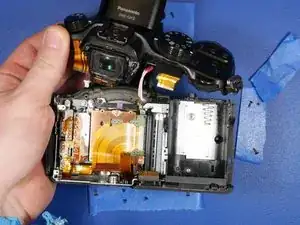

Верхний блок теперь должен быть ослаблен и сниматься с корпуса.

Верхний блок удерживается только кабелем вспышки. Отключите этот кабель — и верхний блок станет свободным.

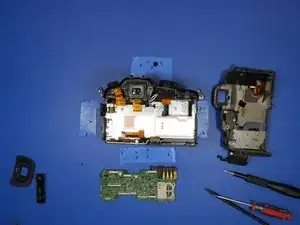

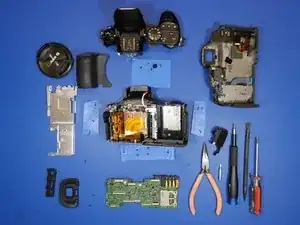

Если на вашем рабочем столе к этому моменту беспорядок, значит вы на правильном пути!

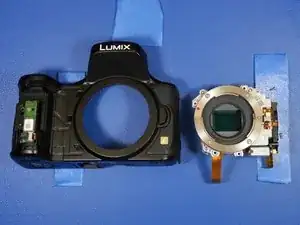

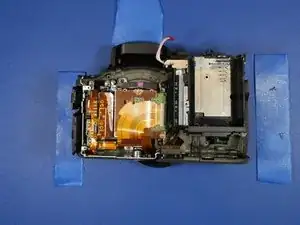

Остались только блок сенсора, передняя оболочка и отсек аккумулятора.

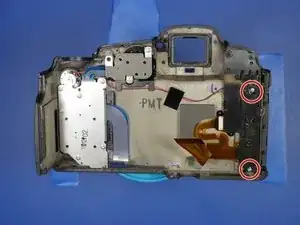

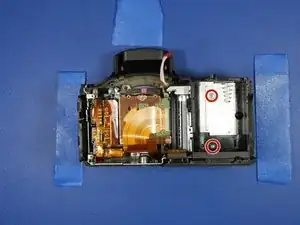

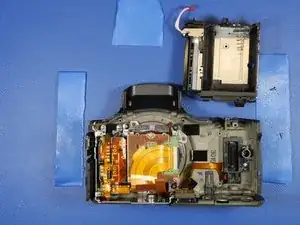

Начнём с отсека аккумулятора. Удалите два отмеченных винта.

Отсек аккумулятора должен просто выдвинуться вверх и выйти из корпуса камеры.

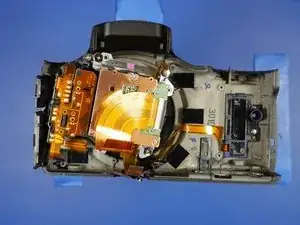

Перед удалением блока сенсора необходимо снять вспомогательную рамку.

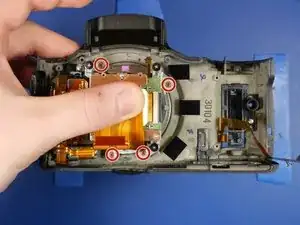

Удалите два отмеченных винта. Это даст полный доступ к винтам крепления блока сенсора.

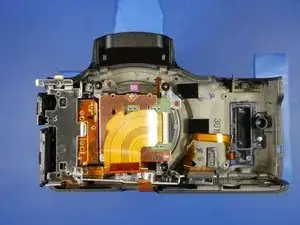

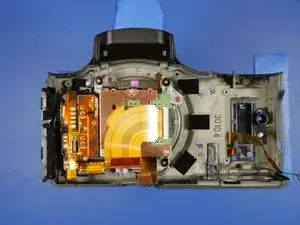

Это самый важный шаг во всей процедуре разборки. Это блок сенсора. Не прикасайтесь к любой части этого узла, кроме стыковых фланцев винтов на маховом магниевом корпусе. В моём случае я слегка загнул ленту шлейфа сенсора. Я не касался никаких поверхностей и не прикладывал дополнительной силы к частям блока сенсора.

Воздействие на любую часть этого узла изменит характеристики сенсора и потребует повторной калибровки и перепрограммирования EEPROM сенсора. Инструменты для перепрограммирования калибровочного EEPROM сенсора, насколько мне известно, публично недоступны.

Важно отвинчивать только фиолетово-оттеночные винты, которые отмечены. Не настраивайте и не трогайте пружинные винты на блоке сенсора. Эти винты регулируются на стадии калибровки сенсора на заводе Panasonic.

Плоскость сенсора калибруется относительно плоскости элементов объектива или байонета. Изменение натяжения любого крепёжного винта блока сенсора выведет сенсор и элементы из ортогонального совмещения.

Вот и всё! Не забудьте сохранить порядок тех винтов!
