Замена экрана Panasonic Lumix DMC-GX85

Камеры

Вам необходимо заменить экран вашей камеры Panasonic Lumix DMC-GX85? Следуйте этому руководству для его замены! Вам потребуется лишь крестовая отвертка и пластиковая лопатка. Как всегда, будьте осторожны при работе с чувствительной электроникой, поскольку экраны очень хрупкие.

Шаг 1

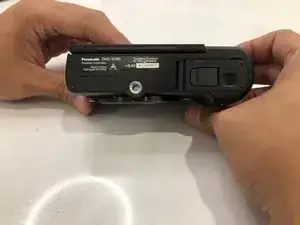

Поверните камеру так, чтобы сторона с затвором была ориентирована вниз, а объектив — к вам.

Шаг 2

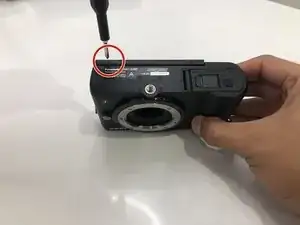

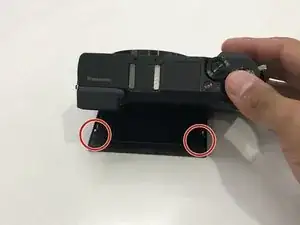

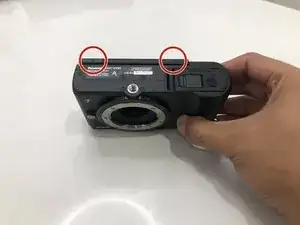

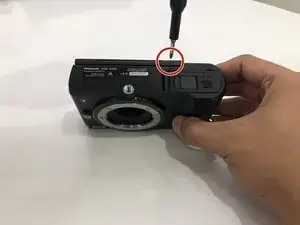

Удалите два винта Phillips #0 размером 2 мм на нижней части экрана.

Шаг 3

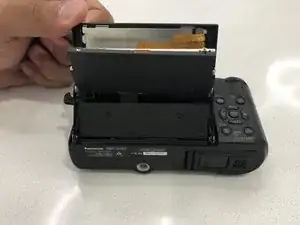

Отведите экран от корпуса камеры так, чтобы он смотрел вниз.

Шаг 4

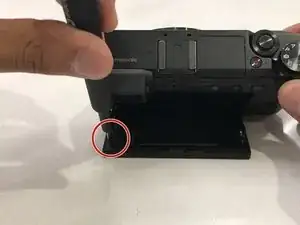

Удалите два винта Phillips #0 размером 6,0 мм на задней стороне экрана.

Шаг 5

Ориентируйте камеру так, чтобы объектив был направлен вниз.

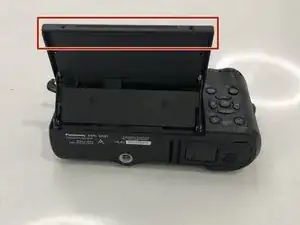

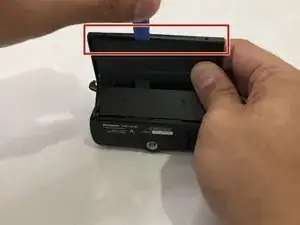

Используя зазор, образовавшийся за экраном снизу, вставьте инструмент для открытия iFixit в зазор и осторожно приоткройте его.

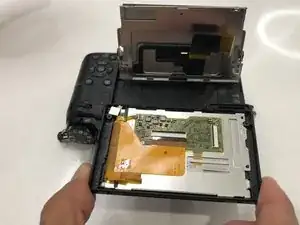

Равномерно проколите инструмент по всей задней части дисплея, чтобы отделить две части. Как только задняя крышка будет достаточно отделена, снимите ее вручную.

Шаг 6

Будьте осторожны при обработке шлейфа, чтобы не повредить провода внутри него.

Поставьте камеру так, чтобы объектив был направлен вниз.

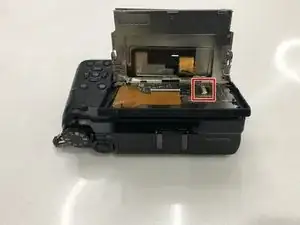

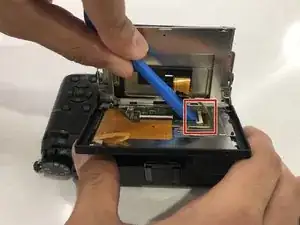

Используя инструмент для открытия iFixit, откройте черный разъем и извлеките шлейф.

Шаг 7

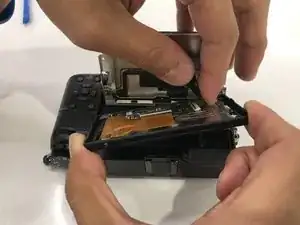

Осторожно извлеките экран из корпуса камеры.

Заключение

Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
