Замена электронного видоискателя Panasonic Lumix DMC-G7

Разблокируйте и откройте отсек для батареи внизу камеры.

Извлеките батарею и карту SD.

Снимите четыре указанных чёрных винта длиной 3,0 мм с нижней части камеры и корпуса видоискателя, используя крестовую отвертку PH0.

На дне камеры четыре винта. Снимайте только два, ближайших к экрану.

Снимите четыре указанных чёрных винта длиной 6,0 мм, используя крестовую отвертку PH0.

Три винта расположены по бокам шасси, а один — непосредственно под крышкой отсека для батареи.

Снимите глазную чашку видоискателя, потянув вверх и наружу снизу, чтобы освободить фиксирующие защёлки от камеры.

Не сгибайте глазную чашку слишком агрессивно, она может деформироваться.

Снимите два указанных серебристых винта длиной 3,5 мм рядом с экраном видоискателя, используя крестовую отвертку PH0.

Вставьте инструмент для вскрытия iFixit (или аналогичный длинный и тонкий предмет) в зазор между половинами корпуса и взведите корпус сверху, чтобы разъединить камеры.

Отсоедините два указанных ленточных кабеля перед разделением половинок корпуса камеры.

С помощью плоского инструмента приподнимите чёрные защёлки над разъёмами ленточных кабелей, осторожно оттянув их от материнской платы.

Рекомендуется использовать пластиковую лопатку, но подойдёт любой небольшой плоский предмет.

Ленточные кабели хрупкие, поэтому не прикладывайте к ним лишнего усилия.

Снимите 4 указанных гибких кабеля с верхней части основной платы.

Снимите указанный маленький гибкий кабель с верхней части основной платы.

Малый гибкий кабель не имеет фиксатора: просто потяните, чтобы отсоединить его.

Снимите 3 указанных гибких кабеля с нижней части основной платы.

Снимите 4 указанных красных винта длиной 3,0 мм с углов основной платы, используя крестовую отвертку PH0.

С лицевой стороны видоискателя оттяните основную печатную плату вверх с левой стороны, затем отведите её от шасси.

Снизу камеры имеется пластиковая защёлка, удерживающая основную плату.

Запасную основную плату можно приобрести на AliExpress здесь

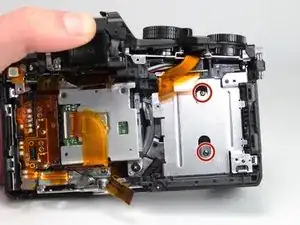

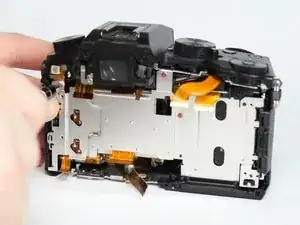

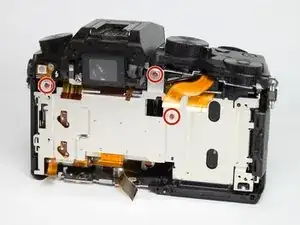

Снимите три указанных красных винта длиной 3,0 мм с кожуха радиатора, используя крестовую отвертку PH0, затем снимите радиатор.

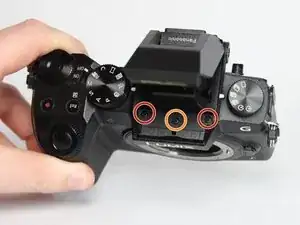

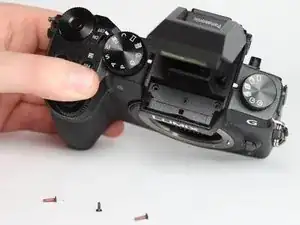

С помощью крестовой отвертки PH0 снимите два указанных чёрных винта длиной 6,0 мм с верхней части камеры, под механизмом вспышки.

Снимите указанный чёрный винт длиной 4,0 мм с верхней части камеры.

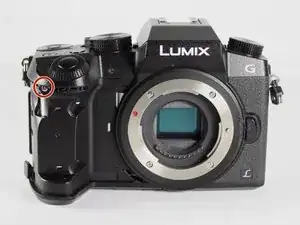

Снимите три указанных серебристых винта длиной 5,0 мм с задней части камеры и с правой стороны, используя крестовую отвертку PH0.

Два винта на задней панели требуют очень тонкой отвертки, так как доступны только через отверстия в заднем щите.

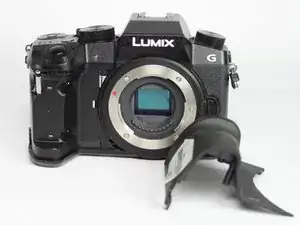

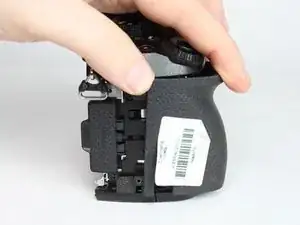

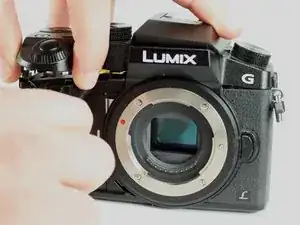

Снимите переднюю рукоятку камеры, потянув её вперёд и наружу.

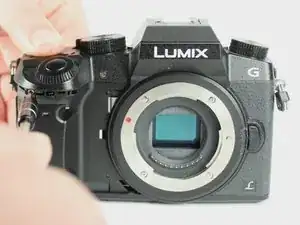

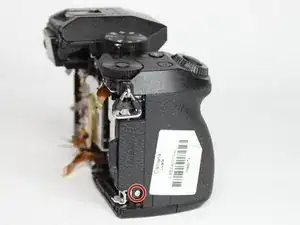

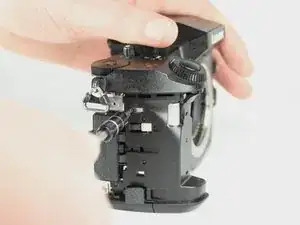

Снимите указанный чёрный винт длиной 4,0 мм со стороны под передней крышкой, используя крестовую отвертку PH0.

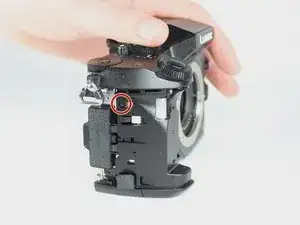

Снимите указанный серебристый винт длиной 5,0 мм из-под передней крышки, используя крестовую отвертку PH0.

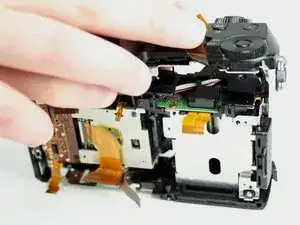

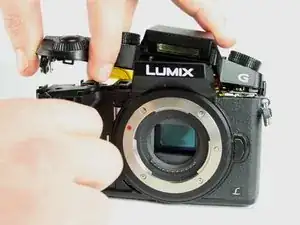

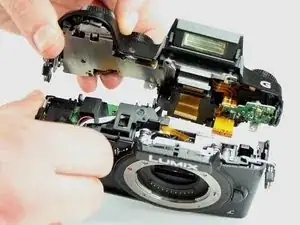

Отделите верхний блок, приподняв его и отделив от остальной части устройства.

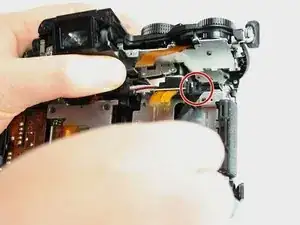

Оттяните верхнюю панель от остальной части камеры, чтобы открыть провод вспышки и пластиковую крышку.

Используйте лопатку или другой небольшой рычажный инструмент, чтобы освободить фиксирующий язычок на пластиковой крышке.

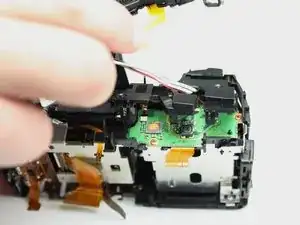

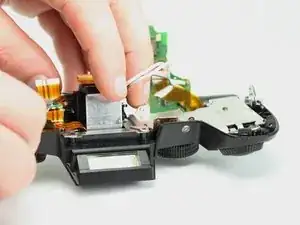

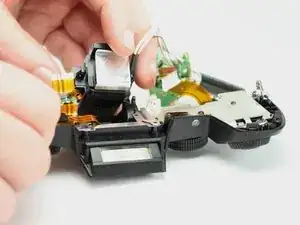

Выведите провод вспышки под пластиковой крышкой платы конденсатора. Одновременно приподнимите крышку и снимите её.

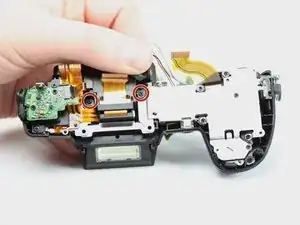

Удалите два указанных чёрных винта длиной 6,0 мм рядом с блоком видоискателя с помощью крестовой отвертки Phillips PH0.

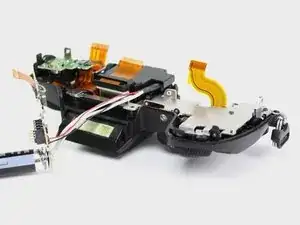

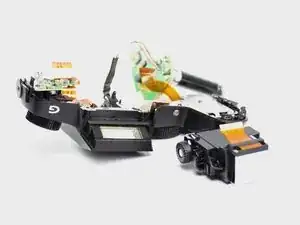

Отведите блок видоискателя от верхней части камеры.

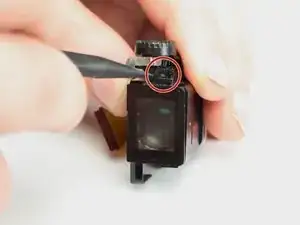

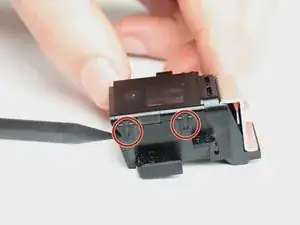

Отключите четыре указанных фиксирующих язычка и извлеките модуль LVF из монтажного узла с помощью лопатки или другого небольшого рычажного инструмента.
