Замена кнопок на задней панели Panasonic Lumix DMC-GF2

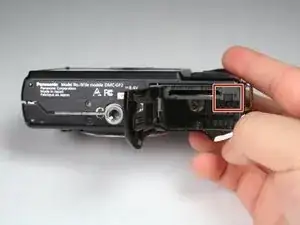

На нижней части камеры нажмите пальцем на фиксатор, чтобы перевести его в открытое положение, после чего откидная дверца откроется.

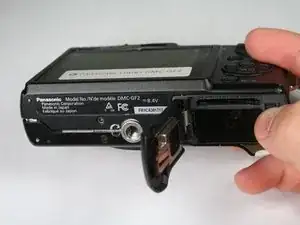

Нажмите пальцем на маленькую черную защелку, удерживающую аккумулятор, чтобы освободить аккумулятор.

Используя пальцы, извлеките аккумулятор из камеры.

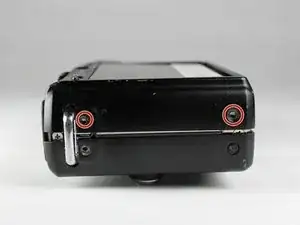

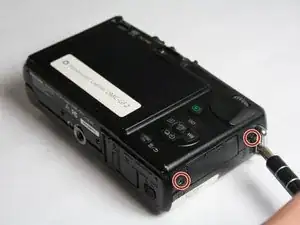

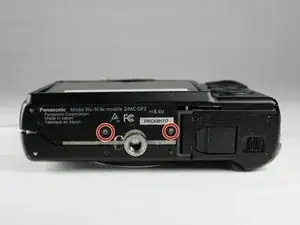

Отверткой Phillips #00 удалите шесть серебристых винтов длиной 2,69 мм, расположенных на двух коротких сторонах камеры и на нижней стороне.

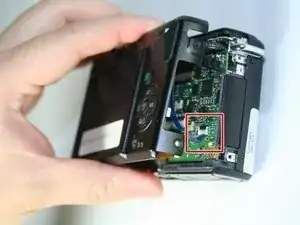

Осторожно приподнимите заднюю крышку, чтобы получить доступ к ZIF-разъемам для синего и желтого ленточных кабелей.

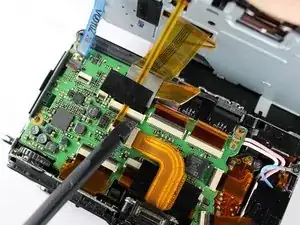

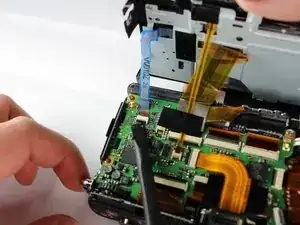

Чтобы разблокировать ZIF-разъемы, аккуратно поднимите черную часть замка из плоского положения в вертикальное с помощью лопатки.

Будьте осторожны, чтобы не оторвать ленточные кабели от ZIF-разъемов при подъеме задней панели.

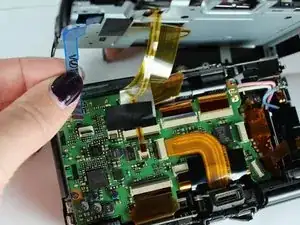

Осторожно вытолкните синие и желтые ленточные кабели из разблокированных ZIF-разъемов пальцами.

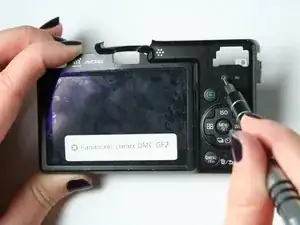

Отверткой Phillips #00 удалите серебристый винт длиной 3,5 мм в верхнем левом углу задней крышки.

С помощью лопатки приподнимите и снимите пластиковую накладку с задней крышки.

Пластиковая накладка может отпасть без поддевания.

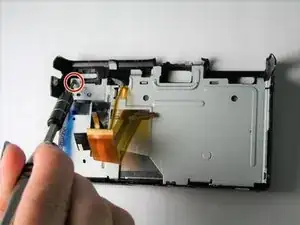

Отверткой Phillips #00 удалите серебристый винт длиной 2,69 мм, расположенный под ранее снятой пластиковой деталью.

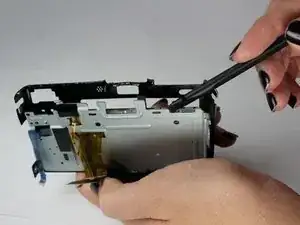

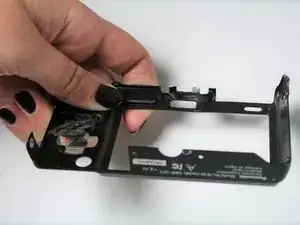

С помощью лопатки приподнимите и отделите более тяжелую металлическую крышку от легкой пластиковой задней крышки.

Металлическая крышка может отпасть без поддевания.

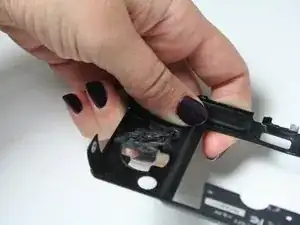

Нажмите на кнопки задней панели с передней стороны задней крышки, чтобы вынуть их.

Возможно наличие клеевых соединений, удерживающих кнопки задней панели на крышке. Может потребоваться дополнительное усилие.
