Замена ЖК-панели Panasonic Lumix DMC-G7

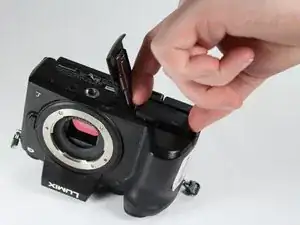

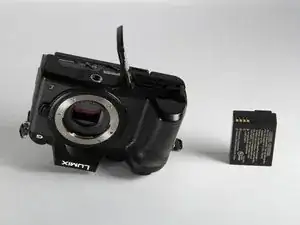

Разблокируйте и откройте отсек батареи на нижней части камеры.

Извлеките как батарею, так и карту SD.

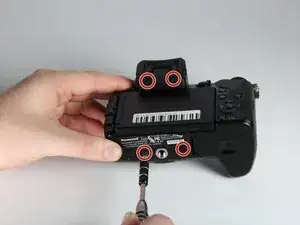

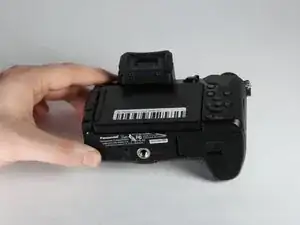

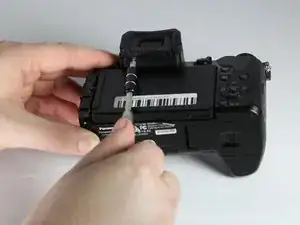

Удалите четыре указанных черных винта длиной 3,0 мм с нижней части камеры и корпуса видоискателя, используя отвертку PH0 Phillips.

На дне камеры находится четыре винта. Снимайте только два, ближайших к экрану.

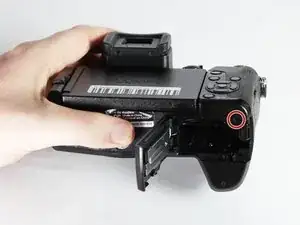

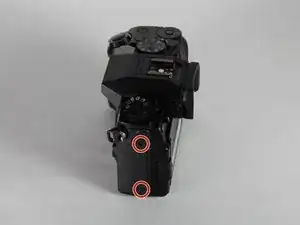

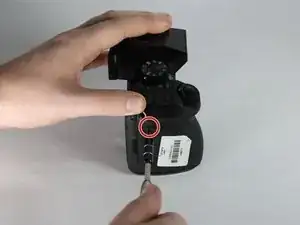

Удалите четыре указанных черных винта длиной 6,0 мм, используя отвертку PH0 Phillips.

Три винта расположены по бокам шасси, а один — прямо под крышкой отсека батареи.

Снимите наглазник видоискателя, потянув вверх и наружу снизу, чтобы отсоединить фиксирующие зажимы от камеры.

Не деформируйте наглазник слишком сильно, он может потерять форму.

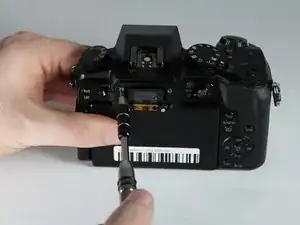

Удалите два указанных серебристых винта длиной 3,5 мм, расположенных рядом с экраном видоискателя, используя отвертку PH0 Phillips.

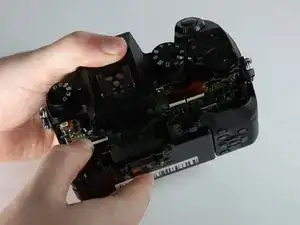

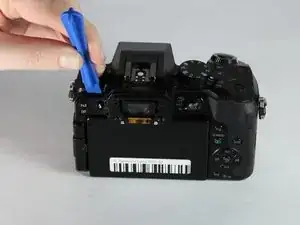

Вставьте инструмент для вскрытия iFixit (или аналогичный длинный тонкий предмет) в зазор между двумя половинками корпуса и подденьте корпус сверху, чтобы разъединить камеры.

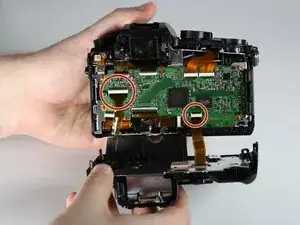

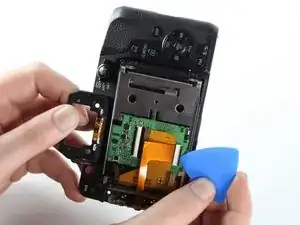

Перед разделением половинок камеры отсоедините два указанных ленточных кабеля.

Используя плоский инструмент, приподнимите черные защёлки над коннекторами ленточных кабелей, аккуратно потянув их от платы.

Рекомендуется использовать пилка для вскрытия, но подойдёт любой маленький плоский инструмент.

Ленточные кабели хрупкие, поэтому старайтесь не создавать на них лишнего напряжения.

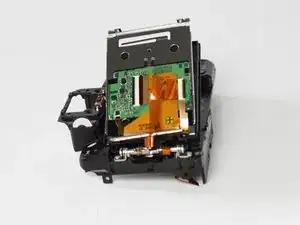

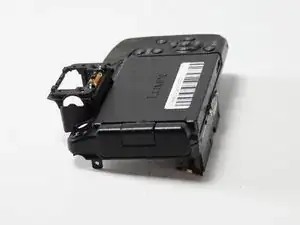

На внутренней половинке камеры, на которой установлена ЖК-панель, удалите два указанных черных винта длиной 6,0 мм, используя отвертку Phillips PH0.

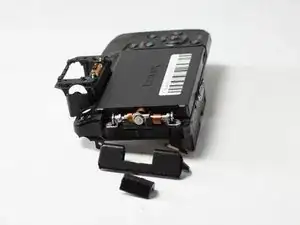

Пластина, закрывающая шарнир, скорее всего отпадёт после удаления этих винтов.

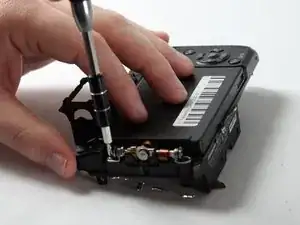

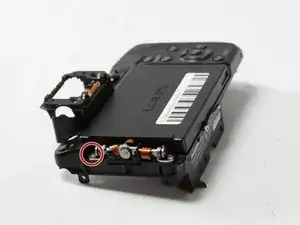

На задней половинке (со стороны ЖК-панели) удалите указанный серебристый винт длиной 3,0 мм на шарнире, используя отвертку Phillips PH0.

На шарнире два винта; однако необходимо удалить только один из них — этого будет достаточно, чтобы поворотный блок ЖК мог отвести в сторону.

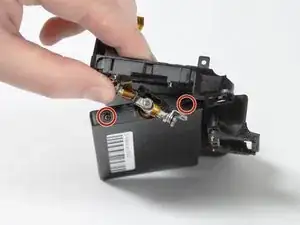

На стороне шарнира корпуса ЖК-панели снимите два указанных черных винта длиной 4,0 мм.

*Винты имеют размеры M1.7 (скорее всего) или M1.6

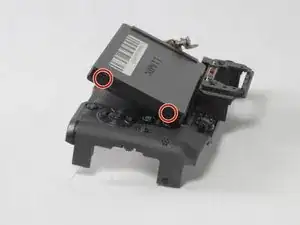

На противоположном конце корпуса ЖК-панели удалите два черных винта длиной 2,5 мм.

*Винты имеют размеры M1.7 (скорее всего) или M1.6

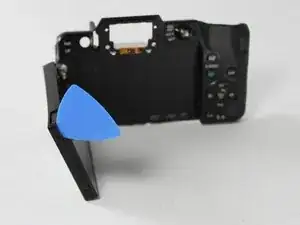

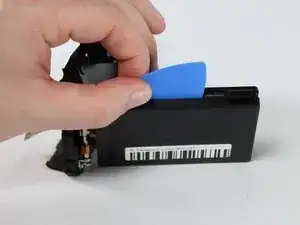

Вставьте пику для вскрытия iFixit (или медиатор) в одну из длинных сторон ЖК-панели и продвигайте вдоль кромки, пока не почувствуете, что все три фиксирующих защёлки отщёлкнулись.

Повторите процедуру разъединения защёлок с противоположной стороны ЖК-панели.

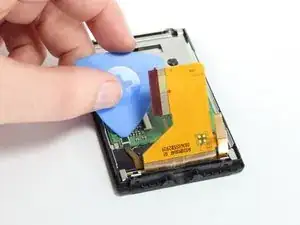

Один ленточный кабель соединяет блок дисплея с камерой. Используйте пику для вскрытия, чтобы приподнять черную защёлку, затем потяните за кабель, чтобы отсоединить его.

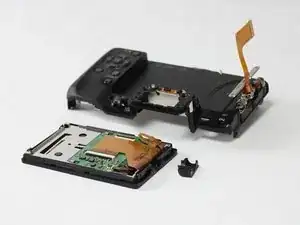

Два ленточных кабеля соединяют плату управления ЖК-панелью с самой панелью. Снимите их тем же способом, что и предыдущий ленточный кабель.

Если у вас возникают трудности с поиском заменяемой ЖК-панели, попробуйте эти ссылки: ebay or Aliexpress
