Замена якоря ремешка Canon EOS Rebel T3

Шаг 1

Подденьте резиновую заглушку терминала I/F пальцем.

Удалите два винта M1.7x4.5mm JIS #000, которые находятся под заглушкой терминала I/F.

Используя пластиковую лопатку или другой тонкий пластиковый инструмент, снимите крышку терминала I/F с камеры.

Шаг 2

На левой стороне камеры удалите следующий винт:

Один винт M1.7x4.5mm JIS #000

На правой стороне удалите следующие винты:

Один винт M1.7x5.5mm JIS #000

Один винт M1.7x4.5mm JIS #000

Шаг 3

Удалите дверцу батареи.

Откройте дверцу батареи примерно на угол 35°.

Тяните дверцу батареи прямо наружу.

Удалите следующие винты с нижней части камеры:

Два винта M1.7x4.5mm JIS #000

Два винта M1.7x3.0mm JIS #000

Шаг 4

Осторожно поднимите заднюю крышку частично с камеры.

С задней крышкой все еще соединены два шлейфа.

Отсоедините самый правый шлейф от основной печатной платы.

Используйте пластиковую лопатку, чтобы поднять черный фиксирующий зажим.

Вытяните шлейф из его разъема с помощью пары угловых пинцетов.

После отключения этого шлейфа вы сможете немного отдалить заднюю крышку от камеры, что даст вам больше пространства для удаления оставшегося шлейфа.

Удалите левый шлейф, используя те же два шага, что и с другим шлейфом.

Шаг 5

Удалите следующие винты на передней части камеры.

Два винта M1.7x5.5mm JIS #000

Шаг 6

На нижней части камеры удалите следующие винты:

Два винта M1.7x5.5mm JIS #000

Один винт M1.7x4.5mm JIS #000

Шаг 7

Сдвиньте инструмент для поддевания к месту крепления штатива, под пластиковым покрытием.

Поднимите пластиковое покрытие и сдвиньте его над креплением штатива.

Снимите переднюю крышку с камеры.

Предостережение об электрическом шоке: Сняв переднюю крышку, высоковольтный конденсатор на печатной плате DC теперь доступен. Рекомендуется использовать инструмент для разрядки конденсаторов, чтобы обеспечить полное разряжение конденсатора перед продолжением.

Шаг 8

Поднимите и снимите окуляр.

Удалите следующие винты:

Два винта M1.7x2.5mm JIS #000

Один винт M1.7x3.6mm JIS #000 для диоптрий.

Шаг 9

Удалите следующие винты на верхней части камеры:

Один винт M1.7x2.5mm JIS #000

Один винт M1.7x5.5mm JIS #000

Шаг 10

Отключите кабель микрофона от основной печатной платы.

Поместите отвертку с плоским лезвием 2.5mm между разъемом основной печатной платы и разъемом микрофона.

Осторожно покачивайте отвертку вперед и назад, пока разъем микрофона не освободится.

Если у вас нет отвертки с плоским лезвием 2.5mm, подойдет аналогичная по размеру отвертка.

Шаг 11

Найдите шлейф режимного диска на основной печатной плате.

Используйте пластиковую лопатку, чтобы осторожно поднять фиксирующий зажим.

Будьте осторожны при обращении со шлейфами и их разъемами.

Используйте пару угловых пинцетов, чтобы вытянуть шлейф из разъема.

Шаг 12

Осторожно поднимите верхнюю крышку.

Все еще есть несколько шлейфов, соединяющих верхнюю крышку с камерой. Будьте осторожны, чтобы не тянуть за эти шлейфы при поднятии верхней крышки.

Установите верхнюю крышку, не тянув за шлейфы, которые все еще прикреплены.

Шаг 13

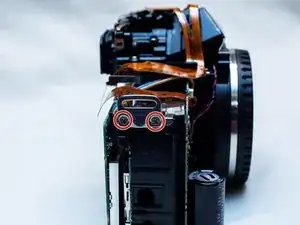

На правой стороне камеры удалите следующие винты:

Два винта 5.5mm JIS #000

На левой стороне удалите следующие винты:

Два винта 2.5mm JIS #000

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
