Замена основной платы (Main PCB) Canon EOS Rebel T3
В этом руководстве показано, как извлечь основную плату камеры. Это полезно в случае повреждения основной платы и необходимости её замены, или если требуется доступ к другим деталям, таким как плата SD-карты или датчик изображения.

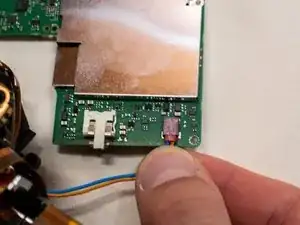

При установке новой основной платы и повторном подключении кабелей обратите внимание на один круглый чёрный кабель, идущий к верхней крышке. Этот кабель подключается к правой стороне платы, а разъём расположен на задней части платы. Для повторного подключения просто вставьте кабель в отверстие в разъёме, нажав его вниз.
Этот кабель — оптоволоконный, используемый для вспышки камеры. Забыв его подключить, вы, вероятно, лишите вспышку возможности работать.
Отвертка Phillips #000 указана как дополнительный инструмент, поскольку вы всегда можете использовать отвертку JIS #000 вместо неё (JIS-отвертки не повредят винты с шлицем Phillips).
Шаг 1

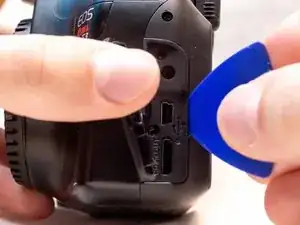

Подденьте резиновую заглушку интерфейсного разъёма пальцем.

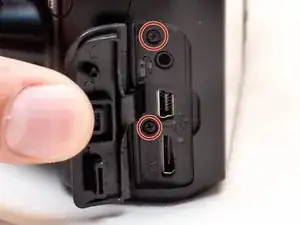

Снимите два винта M1.7x4.5 мм JIS #000, находящиеся под заглушкой интерфейсного разъёма.
Используя пластиковую лопатку или другой тонкий пластиковый инструмент для поддевания, отщёлкните крышку интерфейсного разъёма от корпуса камеры.
Шаг 2

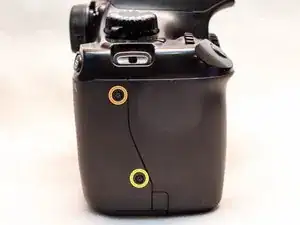

С левой стороны камеры удалите следующий винт:
Один винт M1.7x4.5 мм JIS #000
С правой стороны удалите следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 3
Снимите дверцу отсека батареи.
Откройте дверцу батарейного отсека примерно под углом 35°.
Потяните дверцу батарейного отсека прямо наружу.

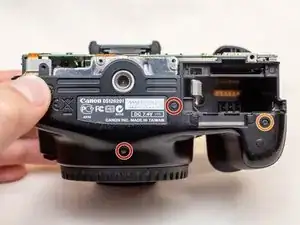

Снимите следующие винты с нижней части камеры:
Два винта M1.7x4.5 мм JIS #000
Два винта M1.7x3.0 мм JIS #000
Шаг 4
Осторожно приподнимите заднюю крышку частично от корпуса камеры.
К задней крышке всё ещё подключены две ленточные шлейфа.

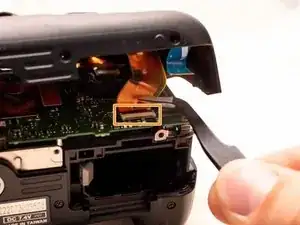

Отключите самый правый ленточный шлейф от основной платы.
Используйте пластиковую лопатку, чтобы поднять чёрную фиксирующую защёлку.
Вытяните ленточный шлейф из разъёма с помощью изогнутых пинцетов.
После отключения этого ленточного шлейфа вы сможете отодвинуть заднюю крышку немного дальше от корпуса, что даст больше пространства для снятия оставшегося шлейфа.
Снимите левый ленточный шлейф, выполнив те же действия, что и для другого шлейфа.
Шаг 5

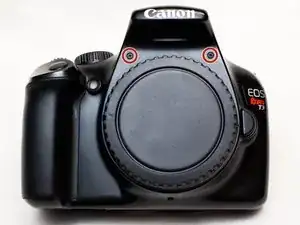

Снимите следующие винты на передней части камеры.
Два винта M1.7x5.5 мм JIS #000
Шаг 6

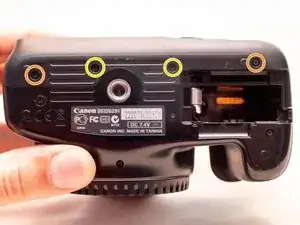

На нижней части камеры удалите следующие винты:
Два винта M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 7

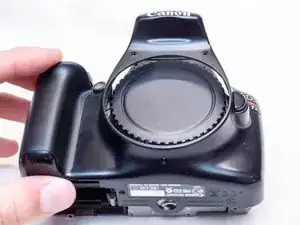

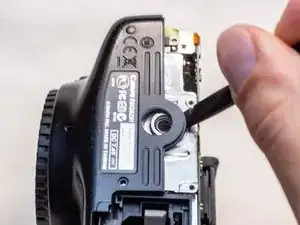

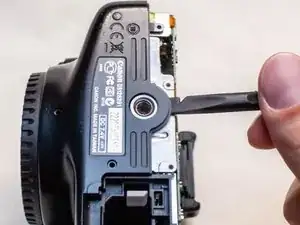

Подведите лопатку кдаржателю штатива под пластиковой крышкой.

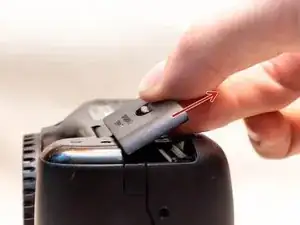

Поднимите пластиковую крышку и сдвиньте её через посадочное место штатива.
Снимите переднюю крышку с корпуса камеры.
Предупреждение о поражении электрическим током: После снятия передней крышки высоковольтный конденсатор на плате питания теперь оголён. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшими работами.
Шаг 8

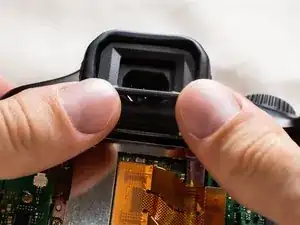

Поднимите и сдвиньте наглазник вверх, чтобы снять его.
Снимите следующие винты:
Два винта M1.7x2.5 мм JIS #000
Один винт M1.7x3.6 мм JIS #000 для диоптрического регулятора
Шаг 9

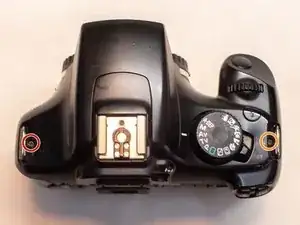

Снимите следующие винты на верхней части камеры:
Один винт M1.7x2.5 мм JIS #000
Один винт M1.7x5.5 мм JIS #000
Шаг 10

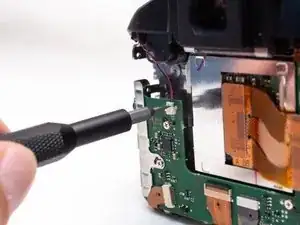

Отключите микрофонный кабель от основной платы.
Разместите плоскую отвёртку 2.5 мм между разъёмом основной платы и разъёмом микрофона.
Осторожно покачивайте плоской отвёрткой туда-сюда, пока разъём микрофона не освободится.
Если у вас нет плоской отвёртки 2.5 мм, подойдёт любая другая плоская отвёртка похожего размера.
Шаг 11

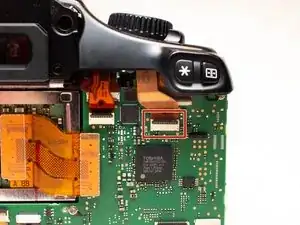

Найдите ленточный шлейф диска режимов на основной плате.

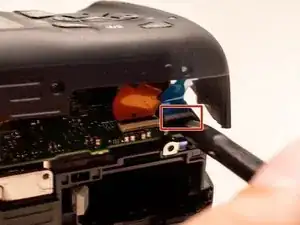

Используйте пластиковую лопатку, чтобы аккуратно поднять фиксирующую защёлку.
Работайте осторожно с ленточными разъёмами и их фиксаторами.
С помощью изогнутых пинцетов вытяните ленточный шлейф из разъёма.
Шаг 12

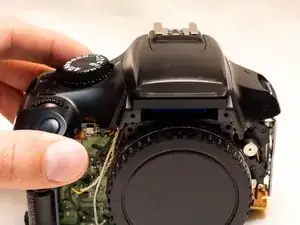

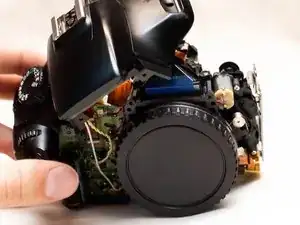

Осторожно приподнимите верхнюю крышку.
К верхней крышке всё ещё подключено несколько кабелей. Будьте осторожны, чтобы не тянуть за эти кабели при поднятии крышки.
Установите верхнюю крышку на место, следя за тем, чтобы не натягивать остающиеся подключёнными кабели.
Шаг 13
Будьте осторожны при обращении с ленточными кабелями и разъёмами ленточных кабелей, чтобы не повредить их.

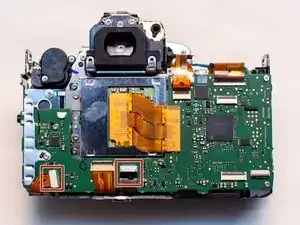

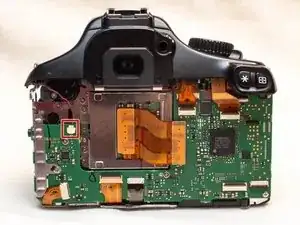

Найдите два ленточных кабеля на основной печатной плате, отмеченные на изображении.
Отключите ленточные кабели.
Эти ленточные кабели имеют отверстие, которое помогает при их отсоединении. Используйте пинцет или другой инструмент с тонким жалом, чтобы вытащить ленточные кабели, захватывая их за это отверстие.

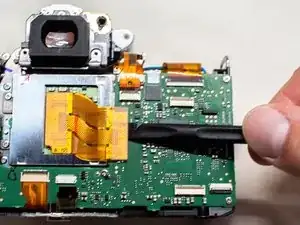

Используйте пластиковую лопатку, чтобы осторожно приподнять и отсоединить ленточный кабель датчика изображения.
Шаг 14
Найдите оставшиеся четыре ленточных кабеля, подключенные к основной печатной плате.

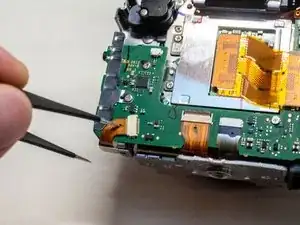

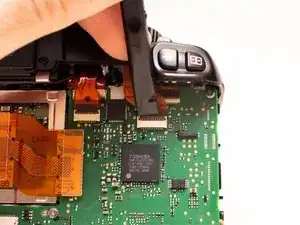

Осторожно приподнимите пластиковые защёлки, чтобы разблокировать каждый разъём ленточного кабеля. Будьте особенно внимательны с широкой защёлкой, так как она особенно хрупкая.
Отключите каждый ленточный кабель от основной печатной платы.
Используйте тот же метод, что и в предыдущем шаге, чтобы снять эти кабели.
Шаг 15

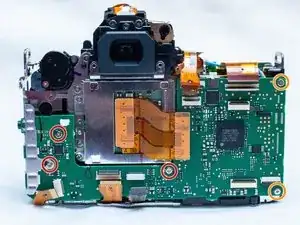

Удалите следующие винты на основной печатной плате:
Три винта M1.7x2.5 мм, крестовая отвёртка #000
Два винта M1.7x4.5 мм, крестовая отвёртка #000
Сдвиньте металлический экран клеммного интерфейса.
Шаг 16

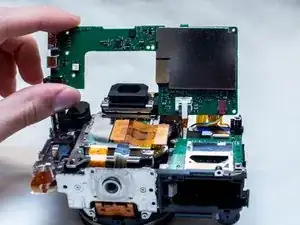

Наклоните основную плату вверх, чтобы открыть оставшееся кабельное соединение.
Возьмитесь за два кабеля, идущие в разъём, как можно ближе к самому разъёму.
Осторожно потяните разъём прямо наружу.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
