Замена платы SD-карты Canon EOS Rebel T3
В этом руководстве показано, как заменить плату SD-карты. На плате SD-карты находится не только разъём для SD-карты, но и микропереключатель, который сообщает камере, закрыта ли крышка отсека аккумулятора. Камера не включится, если сигнал о закрытой крышке аккумулятора не будет передан. Поскольку это небольшой пластмассовый переключатель, он иногда ломается или в него попадает мусор, из‑за чего он перестаёт работать и камера не включается.
При повторной установке главной печатной платы и подключении шлейфов обратите внимание на один круглый чёрный кабель, ведущий к верхней крышке. Этот кабель подключается к правой стороне платы, а разъём расположен на тыльной стороне платы. Чтобы подключить его, просто вставьте кабель в отверстие разъёма. Этот кабель — волоконно‑оптический и используется для вспышки камеры. Если забыть подключить этот кабель, вспышка камеры, скорее всего, перестанет работать.
Отвёртка Phillips #000 указана как дополнительный инструмент, так как её всегда можно заменить отвёрткой JIS #000 (отвёртки JIS не повредят винты с крестообразным шлицем Phillips).
Шаг 1
Подденьте резиновую крышку интерфейсного разъёма пальцем.
Снимите два винта M1.7x4.5 мм JIS #000, которые находятся под крышкой интерфейсного разъёма.
С помощью пластикового медиатора или другого тонкого пластикового инструмента подденьте и снимите крышку интерфейсного разъёма с камеры.
Шаг 2
Слева на корпусе камеры снимите следующий винт:
Один винт M1.7x4.5 мм JIS #000
Справа снимите следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 3
Снимите крышку отсека аккумулятора.
Откройте крышку аккумуляторного отсека примерно под углом 35°.
Потяните крышку аккумуляторного отсека прямо наружу.
Снимите следующие винты со дна камеры:
Два винта M1.7x4.5 мм JIS #000
Два винта M1.7x3.0 мм JIS #000
Шаг 4
Осторожно приподнимите заднюю крышку частично с корпуса камеры.
Две ленты всё ещё соединяют заднюю крышку с камерой.
Отсоедините самый правый шлейф от главной печатной платы.
Используйте пластиковый лопаткообразный инструмент, чтобы поднять чёрный фиксатор.
Вытяните шлейф из разъёма с помощью изогнутых пинцетов.
После отключения этого шлейфа вы сможете отодвинуть заднюю крышку немного дальше от корпуса, что даст больше пространства для снятия второго шлейфа.
Снимите левый шлейф, выполнив те же действия, что и с первым шлейфом.
Шаг 5
Снимите следующие винты на передней части камеры.
Два винта M1.7x5.5 мм JIS #000
Шаг 6
На нижней части камеры снимите следующие винты:
Два винта M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 7
Подденьте лопаткой в сторону резьбы штатива под пластмассовую крышку.
Поднимите пластмассовую крышку и сдвиньте её над резьбой штатива.
Снимите переднюю крышку с камеры.
Предупреждение об электрическом разряде: Сняв переднюю крышку, вы оголите высоковольтный конденсатор на плате питания постоянного тока. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед продолжением работы.
Шаг 8
Поднимите и сдвиньте в сторону наглазник.
Снимите следующие винты:
Два винта M1.7x2.5 мм JIS #000
Один винт M1.7x3.6 мм JIS #000 для диоптрического регулятора
Шаг 9
Снимите следующие винты на верхней части камеры:
Один винт M1.7x2.5 мм JIS #000
Один винт M1.7x5.5 мм JIS #000
Шаг 10
Отключите кабель микрофона от главной печатной платы.
Поместите плоскую отвёртку 2.5 мм между разъёмом на главной плате и разъёмом микрофона.
Осторожно покачивайте плоской отвёрткой вперёд‑назад, пока разъём микрофона не выйдет.
Если у вас нет плоской отвёртки 2.5 мм, подойдёт другая плоская отвёртка схожего размера.
Шаг 11
Найдите шлейф диска режимов на главной плате.
Используйте пластиковую лопатку, чтобы аккуратно поднять фиксатор.
Будьте осторожны при обращении с ленточными разъёмами и их фиксаторами.
Вытяните шлейф из разъёма с помощью изогнутых пинцетов.
Шаг 12
Осторожно приподнимите верхнюю крышку.
Всё ещё подключено несколько кабелей к верхней крышке. Не тяните за эти кабели при подъёме крышки.
Отложите верхнюю крышку, следя за тем, чтобы не натянуть подключённые кабели.
Шаг 13
Будьте осторожны при обращении с ленточными кабелями и их разъёмами, чтобы не повредить их.
Найдите два ленточных кабеля на основной плате (PCB), отмеченные на изображении.
Отключите ленточные кабели.
На этих ленточных кабелях есть отверстие, которое помогает при отключении. Используйте пинцет или другой инструмент с тонким кончиком, чтобы вытащить ленточные кабели, захватив за это отверстие.
Используйте пластиковую лопатку, чтобы аккуратно отжать и отсоединить ленточный кабель датчика изображения.
Шаг 14
Найдите оставшиеся четыре ленточных кабеля, подключённые к основной плате (PCB).
Осторожно приподнимите пластиковые фиксаторы, чтобы разблокировать каждый разъём ленточного кабеля. Будьте особенно внимательны с широким фиксатором — он особенно хрупкий.
Отключите каждый ленточный кабель от основной платы.
Для снятия этих кабелей используйте тот же метод, что и в предыдущем шаге.
Шаг 15
Удалите следующие винты на основной плате:
Три винта M1.7x2.5 мм, крестовая отвертка #000
Два винта M1.7x4.5 мм, крестовая отвертка #000
Сдвиньте металлический экран I/F терминала.
Шаг 16
Наклоните основную плату вверх, чтобы открыть оставшееся подключение кабеля.
Возьмите два кабеля, идущие в разъём, захватив их как можно ближе к разъёму.
Аккуратно потяните разъём прямо наружу.
Шаг 17

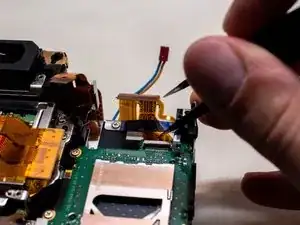

Отклейте ленту, удерживающую ленточный кабель платы SD-карты.
Используйте пластиковую лопатку, чтобы аккуратно приподнять защёлку ленточного кабеля.
Отключите ленточный кабель от платы SD-карты.
Шаг 18

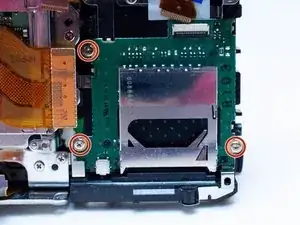

Отвинтите три винта JIS #000 длиной 3,5 мм, удерживающие плату SD-карты.
Снимите плату SD-карты с камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
