Замена затвора Canon EOS Rebel T3
В этом руководстве показано, как заменить блок затвора в камере. Блок затвора — довольно распространённая деталь, требующая замены, так как у него ограниченный срок службы и он хрупок. Обратите внимание, что кабель, соединяющий двигатель затвора с платой постоянного тока (DC PCB), припаян к плате, поэтому для этого ремонта потребуется небольшая пайка.
Замена блока затвора предполагает извлечение матрицы из камеры, поэтому при выполнении этой операции необходимо проявлять крайнюю осторожность. Настоятельно рекомендуется использовать антистатический браслет при работе внутри камеры, чтобы предотвратить электростатический разряд. Поскольку при этом ремонте матрица будет на время открыта, также рекомендуется работать в чистой среде с минимальной пылью, чтобы пыль не попала на матрицу во время её открытого состояния.
К счастью, в Canon EOS Rebel T3 для установки высоты матрицы используются шайбы (в то время как в некоторых моделях используются пружины). Это означает, что матрицу следует можно будет установить обратно без необходимости перенастройки.
При повторной установке основной печатной платы и подключении кабелей обратите внимание на один круглый чёрный кабель, идущий к верхней крышке. Этот кабель подсоединяется к правой стороне платы, а разъём расположен на задней стороне платы. Чтобы подключить его, просто вставьте кабель в отверстие на разъёме. Этот кабель — волоконно-оптический кабель, используемый для вспышки. Если забыть подключить этот кабель, вспышка камеры, вероятно, перестанет работать.
Отвёртка Phillips №000 указана как необязательный инструмент, поскольку вы всегда можете использовать отвертку JIS №000 вместо неё (JIS-отвёртки не повредят винты с крестообразным шлицем Phillips).
Шаг 1
Подденьте резиновую крышку интерфейсного разъёма пальцем.
Снимите два винта M1.7x4.5 мм JIS №000, которые находятся под крышкой интерфейсного разъёма.
Используя пластиковую лопатку или другой тонкий пластиковый инструмент для поддевания, отщёлкните крышку интерфейсного разъёма от корпуса камеры.
Шаг 2
Слева на корпусе камеры удалите следующий винт:
Один винт M1.7x4.5 мм JIS №000
Справа удалите следующие винты:
Один винт M1.7x5.5 мм JIS №000
Один винт M1.7x4.5 мм JIS №000
Шаг 3
Снимите крышку отсека батареи.
Откройте крышку отсека батареи примерно под углом 35°.
Тяните крышку отсека батареи прямо наружу.
Снимите следующие винты с нижней части камеры:
Два винта M1.7x4.5 мм JIS №000
Два винта M1.7x3.0 мм JIS №000
Шаг 4
Осторожно приподнимите заднюю крышку частично от корпуса камеры.
Два ленточных кабеля всё ещё соединяют заднюю крышку с камерой.
Отключите самый правый ленточный кабель от основной печатной платы.
Используйте пластиковую лопатку, чтобы поднять чёрный фиксирующий язычок.
Вытяните ленточный кабель из разъёма с помощью парочки изогнутых пинцетов.
После отключения этого ленточного кабеля вы сможете немного дальше отвести заднюю крышку от корпуса, что даст больше места для снятия оставшегося ленточного кабеля.
Снимите левый ленточный кабель, выполнив те же действия, что и с другим ленточным кабелем.
Шаг 5
Снимите следующие винты на передней части камеры.
Два винта M1.7x5.5 мм JIS №000
Шаг 6
Снизу камеры снимите следующие винты:
Два винта M1.7x5.5 мм JIS №000
Один винт M1.7x4.5 мм JIS №000
Шаг 7
Пододвиньте лопатку в направлении резьбы штатива под пластиковую крышку.
Поднимите пластиковую крышку и сдвиньте её поверх гнезда штатива.
Снимите переднюю крышку с корпуса камеры.
Предупреждение об ударе электричеством: После снятия передней крышки высоковольтный конденсатор на плате постоянного тока (DC PCB) остаётся открытым. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшей работой.
Шаг 8
Поднимите и сдвиньте окуляр вверх и снимите его.
Снимите следующие винты:
Два винта M1.7x2.5 мм JIS №000
Один винт M1.7x3.6 мм JIS №000 для диоптрического регулировочного винта
Шаг 9
Снимите следующие винты на верхней части камеры:
Один винт M1.7x2.5 мм JIS №000
Один винт M1.7x5.5 мм JIS №000
Шаг 10
Отключите кабель микрофона от основной печатной платы.
Разместите плоскую отвёртку 2.5 мм между разъёмом на основной плате и разъёмом кабеля микрофона.
Аккуратно покачивайте плоской отвёрткой взад-вперёд, пока разъём микрофона не выйдет.
Если у вас нет плоской отвёртки 2.5 мм, подойдёт другая плоская отвёртка аналогичного размера.
Шаг 11
Найдите ленточный кабель диска режимов на основной плате.
Используйте пластиковую лопатку, чтобы осторожно поднять фиксирующий язычок.
Будьте осторожны при работе с ленточными разъёмами и их замками.
С помощью пары изогнутых пинцетов вытяните ленточный кабель из разъёма.
Шаг 12
Осторожно приподнимите верхнюю крышку.
Верхняя крышка всё ещё соединена с фотоаппаратом несколькими кабелями. Не тяните за эти кабели при подъёме крышки.
Положите верхнюю крышку, следя за тем, чтобы не натянуть оставшиеся подключённые кабели.
Шаг 13
При обращении с ленточными кабелями и их разъёмами будьте осторожны, чтобы не повредить их.
Найдите два ленточных кабеля на основной плате, отмеченные на фотографии.
Отсоедините ленточные кабели.
Эти ленточные кабели имеют отверстие, которое облегчает их отсоединение. Используйте пинцет или другой инструмент с тонким кончиком, чтобы вытянуть кабели, используя это отверстие.
Используйте пластиковую лопатку, чтобы аккуратно приподнять и отсоединить ленточный кабель датчика изображения.
Шаг 14
Найдите оставшиеся четыре ленточных кабеля, подключенных к основной плате.
Осторожно приподнимите пластиковые защёлки разъёмов, чтобы разблокировать каждый коннектор ленточного кабеля. Особую осторожность проявляйте с широким фиксатором — он особенно хрупкий.
Отсоедините каждый ленточный кабель от основной платы.
Для снятия этих кабелей используйте тот же метод, что и на предыдущем шаге.
Шаг 15
Удалите следующие винты на основной плате:
Три винта M1.7x2.5mm Phillips #000
Два винта M1.7x4.5mm Phillips #000
Сдвиньте металлический экран контактов I/F.
Шаг 16
Наклоните основную плату вверх, чтобы открыть оставшееся соединение кабеля.
Схватитесь за два кабеля, входящие в разъём, как можно ближе к самому разъёму.
Аккуратно потяните разъём прямо наружу.
Шаг 17
Используя пластиковую лопатку, аккуратно приподнимите и отсоедините ленточный кабель от датчика изображения.
Удалите следующие винты с датчика изображения:
Два винта M1.7x1.6mm JIS #000
Три винта M1.7x5.5mm Phillips #000
Шаг 18
Осторожно поднимите датчик изображения прямо вверх и отнесите от камеры.
Проявляйте чрезвычайную осторожность при обращении с датчиком изображения, особенно если планируете переустановить тот же датчик обратно в камеру. Настоятельно рекомендуется использовать антистатический браслет. Не прикасайтесь к передней части датчика пальцами или инструментами.
При размещении датчика изображения положите его лицевой частью вверх. Также можно накрыть датчик контейнером, чтобы предотвратить оседание пыли.
Если на датчике есть пыль или пятна, вы можете выполнить влажную чистку датчика, пока он снят с камеры, если планируете его переустановить. Обязательно используйте соответствующий набор для чистки датчиков и следуйте инструкциям по чистке.
Шаг 19
Под местом, где были три винта M1.7x5.5mm Phillips #000, вы заметите шайбы формы «восьмёрки».
Используйте пинцет, чтобы снять шайбы.
Предупреждение: Тщательно отслеживайте, откуда была снята каждая шайба. Некоторые позиции могут содержать стопку из двух шайб. Каждая шайба имеет разную толщину (до 0,01 мм), и неправильная установка приведёт к смещению фокуса.
Вы можете использовать цифровой штангенциркуль, чтобы измерять каждую шайбу при снятии и записывать её толщину и место, откуда она была удалена.
Шаг 20
На дне камеры удалите следующие винты с пластины разъёма штатива:
Два винта M2.0x3.5mm JIS #000
Два винта M2.0x5.0mm Phillips #000
Снимите пластину разъёма штатива.
Шаг 21

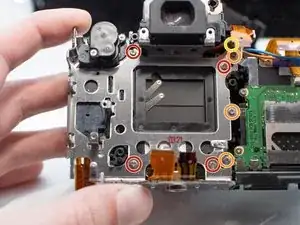

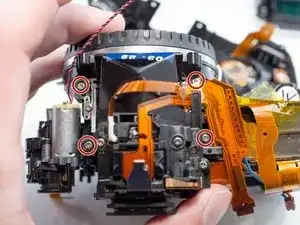

На задней части камеры удалите следующие винты, удерживающие металлический кронштейн:
Четыре винта M1.7x5.5mm Phillips #000
Три винта M1.7x5.0mm Phillips #000
Один винт M2.0x4.3mm JIS #000
Снимите металлический кронштейн, аккуратно, чтобы не повредить ленточные кабели.
Шаг 22
Предупреждение об опасности поражения электрическим током: Если вы ещё этого не сделали, разрядите конденсатор высокого напряжения на плате питания постоянного тока с помощью инструмента для разряда конденсатора перед продолжением.

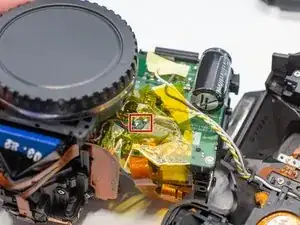

На плате питания постоянного тока оторвите ленту, закрывающую питающий кабель механизма затвора.

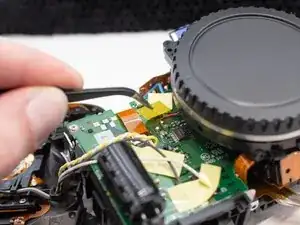

Используя пластиковую лопатку, приподнимите чёрную фиксирующую защёлку на разъёме ленточного кабеля.
Отсоедините ленточный кабель и уберите его конец в безопасное место на время пайки.
Наклейте полиимидную ленту на плату вокруг питающих кабелей механизма затвора. Это защитит элементы на плате во время распайки кабелей.

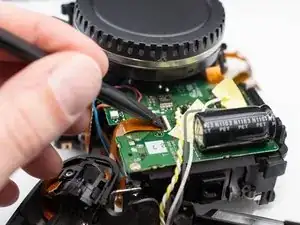

Используя паяльник и оплетку для выпаивания, выпаяйте два питающих кабеля механизма затвора с платы питания постоянного тока. Провода должны быть красного и чёрного цвета.
iFixit руководство по выпаиванию
Шаг 23

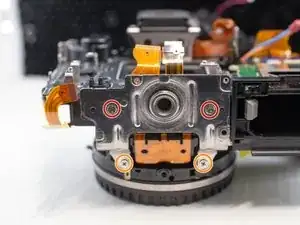

Сверху видоискателя снимите следующие винты:
Четыре винта M1.7x4.5mm Phillips #000

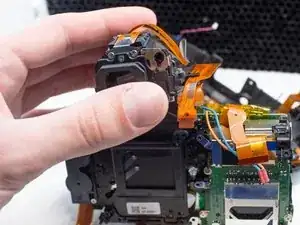

Поднимите узел видоискателя и снимите его с камеры.
Шаг 24
На механизме затвора удалите следующие винты:
Один винт M1.7x4.5mm Phillips #000
Один винт M1.7x7.0mm Phillips #000
Также снимите металлическую планку, закреплённую этим винтом.
Осторожно снимите механизм затвора.

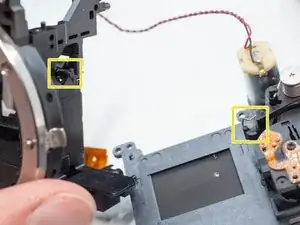

При повторной установке механизма затвора убедитесь, что металлическая пружина защёлкивается за рычаг зеркала.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. При припаивании нового кабеля к плате постоянного тока обязательно не перепутайте положительный и отрицательный провода.
Перевод руководства с ifixit.com
