Замена матрицы Canon EOS Rebel T3
В этом руководстве показано, как заменить матрицу в камере. Обратите внимание, что матрица — очень чувствительный компонент, и при её замене необходимо соблюдать крайнюю осторожность, чтобы не повредить новую матрицу или другие компоненты внутри камеры. Настоятельно рекомендуется использовать антистатический браслет при работе внутри камеры, чтобы предотвратить электростатический разряд. Поскольку при этой операции матрица будет открыта в течение некоторого времени, также рекомендуется работать в чистом помещении с минимальным количеством пыли, чтобы пыль не попала на матрицу во время её обнажения.
В матрице Canon EOS Rebel T3, в отличие от некоторых моделей (таких как Rebel T3i), не используются пружины для удержания матрицы на заданной высоте. Вместо этого используется шайба определённого размера, удерживающая матрицу на правильной высоте. Это удобно, так как должно позволить проще заменить матрицу без необходимости перекалибровки, если при сборке будет установлена та же шайба.
Снятие матрицы также может позволить модифицировать её для превращения камеры в инфракрасную. Это руководство не покрывает процесс инфракрасной конверсии, но даёт хорошее представление о том, как это сделать для Canon EOS Rebel T3 (делаете это на свой страх и риск).
При повторной установке основной платы и подключении кабелей обратите внимание на один круглый чёрный кабель, идущий к верхней крышке. Этот кабель подключается к правой стороне платы, а разъём расположен на задней части платы. Чтобы подключить его, просто вставьте кабель вниз в отверстие разъёма. Этот кабель — волоконно‑оптический, используемый для вспышки камеры. Забытие подключить этот кабель, вероятно, приведёт к тому, что вспышка камеры перестанет работать.
Отвёртка Phillips #000 отмечена как опциональный инструмент, так как вы всегда можете использовать отвёртку JIS #000 вместо неё (JIS‑отвёртки не повредят винты с крестообразной головкой Phillips).
Шаг 1
Подденьте резиновую крышку интерфейсного разъёма пальцем.
Удалите два винта M1.7x4.5 мм JIS #000, находящиеся под крышкой интерфейсного разъёма.
Используя пластиковую лопатку или другой тонкий пластиковый инструмент для поддевания, снимите крышку интерфейсного разъёма с камеры.
Шаг 2
Слева от камеры удалите следующий винт:
Один винт M1.7x4.5 мм JIS #000
Справа удалите следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 3
Снимите крышку отсека батареи.
Откройте крышку отсека батареи примерно на 35°.
Тяните крышку отсека батареи прямо наружу.
Удалите следующие винты с нижней части камеры:
Два винта M1.7x4.5 мм JIS #000
Два винта M1.7x3.0 мм JIS #000
Шаг 4
Осторожно приподнимите заднюю крышку частично от корпуса камеры.
Осторожно: задняя крышка всё ещё соединена с камерой двумя ленточными кабелями.
Отключите самый правый ленточный кабель от основной платы.
Используйте пластиковую лопатку, чтобы приподнять чёрный фиксирующий язычок.
Вытяните ленточный кабель из разъёма с помощью пары наклонных пинцетов.
После отключения этого ленточного кабеля вы сможете отодвинуть заднюю крышку немного дальше от камеры, что даст больше места для снятия оставшегося ленточного кабеля.
Удалите левый ленточный кабель, выполнив те же действия, что и для другого ленточного кабеля.
Шаг 5
Удалите следующие винты на передней части камеры.
Два винта M1.7x5.5 мм JIS #000
Шаг 6
На нижней части камеры удалите следующие винты:
Два винта M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 7
Подденьте лопаткой в направлении резьбовой втулки штатива под пластиковой крышкой.
Поднимите пластиковую крышку и сдвиньте её поверх резьбовой втулки штатива.
Снимите переднюю крышку с камеры.
Предупреждение об электрическом шоке: При снятой передней крышке высоковольтный конденсатор на плате питания теперь открыт. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед продолжением работ.
Шаг 8
Поднимите и сдвиньте окуляр вверх и снимите его.
Удалите следующие винты:
Два винта M1.7x2.5 мм JIS #000
Один винт M1.7x3.6 мм JIS #000 для диоптрической настройки
Шаг 9
Удалите следующие винты на верхней части камеры:
Один винт M1.7x2.5 мм JIS #000
Один винт M1.7x5.5 мм JIS #000
Шаг 10
Отключите микрофонный кабель от основной платы.
Расположите плоскую отвёртку 2.5 мм между разъёмом на основной плате и разъёмом микрофона.
Осторожно пошевелите плоской отвёрткой туда‑обратно, пока разъём микрофона не выйдет.
Если у вас нет плоской отвёртки 2.5 мм, подойдёт другая плоская отвёртка аналогичного размера.
Шаг 11
Найдите ленточный кабель диска режимов на основной плате.
Используйте пластиковую лопатку, чтобы аккуратно приподнять фиксирующий язычок.
Будьте осторожны при обращении с ленточными кабелями и их разъёмами.
С помощью пары наклонных пинцетов вытяните ленточный кабель из разъёма.
Шаг 12
Аккуратно поднимите верхнюю крышку.
К верхней крышке по-прежнему подключено несколько кабелей. Будьте осторожны и не тяните за эти кабели при подъёме крышки.
Уложите верхнюю крышку, следя за тем, чтобы не натянуть остающиеся подключённые кабели.
Шаг 13
Будьте осторожны при обращении с ленточными кабелями и разъёмами ленточных кабелей, чтобы не повредить их.
Найдите два ленточных кабеля на основной плате, отмеченные на изображении.
Отключите ленточные кабели.
Эти ленточные кабели имеют отверстие, которое поможет при их отсоединении. Используйте пинцет или другой инструмент с тонким концом, чтобы вытащить кабели, захватив их за это отверстие.
Используйте пластиковую лопатку, чтобы аккуратно приподнять и отсоединить ленточный кабель датчика изображения.
Шаг 14
Найдите оставшиеся четыре ленточных кабеля, подключённых к основной плате.
Аккуратно приподнимите пластиковые фиксирующие язычки, чтобы разблокировать каждый разъём ленточного кабеля. Особую осторожность проявляйте с широким фиксирующим язычком — он особенно хрупкий.
Отключите каждый ленточный кабель от основной платы.
Удалите эти кабели тем же методом, что и на предыдущем шаге.
Шаг 15
Удалите следующие винты на основной плате:
Три винта M1.7x2.5 мм, крестообразная отвертка #000
Два винта M1.7x4.5 мм, крестообразная отвертка #000
Сдвиньте металлический экран клеммного разъёма I/F.
Шаг 16
Наклоните основную плату вверх, чтобы открыть оставшееся кабельное соединение.
Возьмите два кабеля, идущие в разъём, захватывая их как можно ближе к разъёму.
Аккуратно вытяните разъём прямо наружу.
Шаг 17

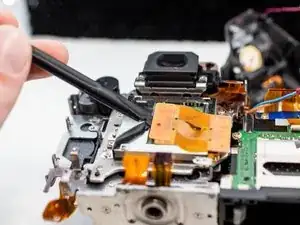

Используя пластиковую лопатку, аккуратно приподнимите и отсоедините ленточный кабель от датчика изображения.

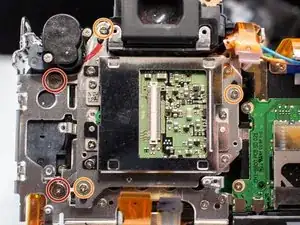

Снимите следующие винты с датчика изображения:
Два винта M1.7x1.6 мм, отвёртка JIS #000
Три винта M1.7x5.5 мм, крестообразная отвертка #000
Шаг 18

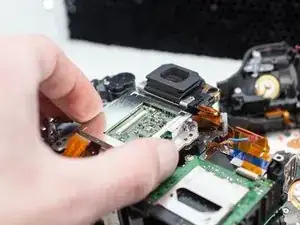

Аккуратно поднимите датчик изображения прямо вверх и отведите его от камеры.
Проявляйте предельную осторожность при обращении с датчиком изображения, особенно если вы планируете установить тот же датчик обратно. Настоятельно рекомендуется использовать антистатический браслет. Избегайте касания передней части датчика пальцами или инструментами.
При укладке датчика изображения ставьте его лицевой стороной вверх. Также можно накрыть датчик контейнером, чтобы предотвратить оседание пыли.
Если на датчике есть пыль или пятна, вы можете выполнить влажную чистку датчика, пока он снят, если планируете установить его обратно. Обязательно используйте подходящий набор для очистки датчиков и следуйте инструкциям по очистке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
