Замена верхней крышки Canon EOS Rebel T2i

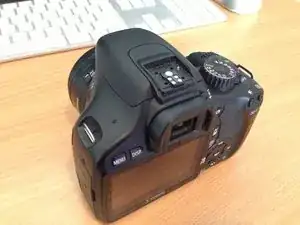

Как видно на изображении, у этой модели T2i (550D) повреждён горячий башмак. Небольшой поиск на eBay дал нужную деталь для замены — это целый узел верхней крышки.

Вам понадобится:

Пластиковый инструмент для вскрытия

Маленькие отвёртки

Плоскогубцы (или хирургические зажимы :D)

Пинцет

Ручка и бумага

Подготовьте камеру: снимите наплечный ремень, батарею, объектив и карту памяти.

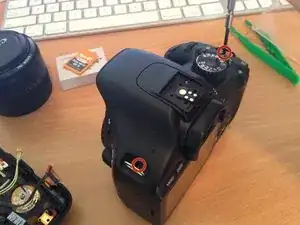

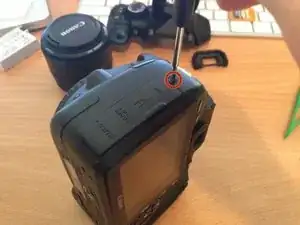

Выкрутите два верхних винта под креплением ремня на корпусе камеры.

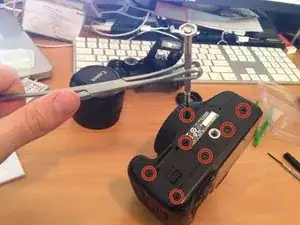

Выкрутите винты с нижней части камеры. Обратите внимание, что они могут быть сильно затянуты. Один конец отвёртки придерживайте рукой, а вторую руку используйте для вращения плоскогубцев или зажима.

Запишите расположение каждого винта. Они не все одинакового размера и с разной резьбой.

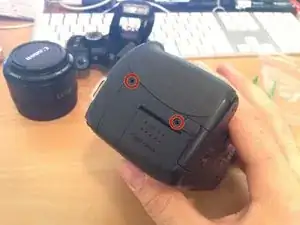

Выкрутите два винта с правой стороны камеры, рядом со слотом для CF-карты.

Выкрутите один винт с правой стороны камеры. Винты под резиновой крышкой оставьте на потом, пока нужно только тот, что снаружи.

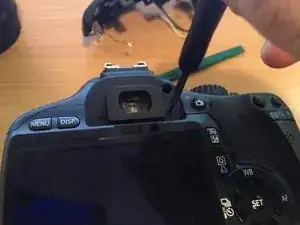

Снимите окуляр и два винта под ним.

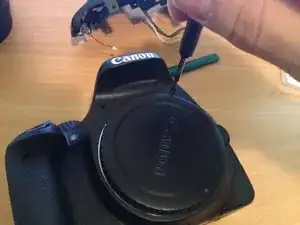

Выкрутите два чёрных винта на передней панели камеры, прямо над креплением объектива.

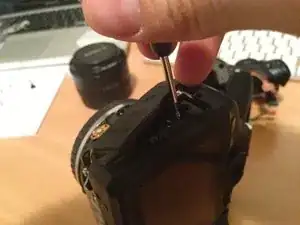

Выкрутите винт по центру регулировочного колеса резкости видоискателя. Он выйдет вместе с колёсиком.

Если Вы выкрутили все винты, то на данный момент должно быть снято 10 винтов с верхней части корпуса и 7 — с нижней.

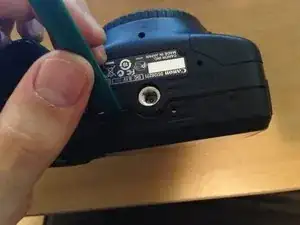

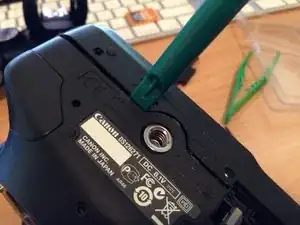

Подденьте нижнюю часть камеры инструментом для вскрытия или отвёрткой. Передняя панель должна начать открываться, но её нужно поднять (поддеть) через место крепления штатива. Может помочь небольшая отвёртка, просунутая под панель через отсек батареи.

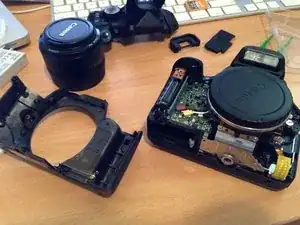

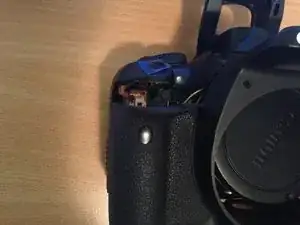

Когда основание передней панели окажется выше крепления штатива, аккуратно отодвиньте её от корпуса камеры.

Не выкручивайте винты на металлическом кольце крепления объектива. Это может привести к проблемам с автофокусировкой.

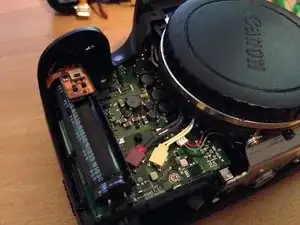

Видите предмет, похожий на батарейку АА? На самом деле это большой конденсатор, который заряжает вспышку до высокого напряжения. Не приближайте к нему никакие металлические предметы. Не касайтесь двух выводов внизу. Это может привести к серьезному удару током, даже если батарея не установлена!

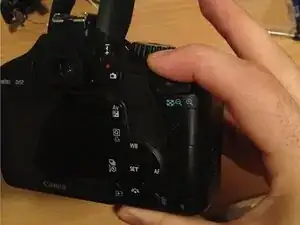

Выкрутите последние два винта, удерживающие заднюю панель на корпусе, находящиеся под крышкой разъёмов с левой стороны.

Снимите пластину разъёмов и резиновую крышку, отложите в сторону.

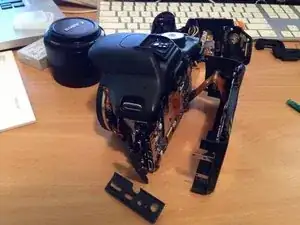

Аккуратно отодвиньте заднюю панель от корпуса камеры.

Не отсоединяйте кабели. В этом руководстве нам нужно лишь получить доступ к соединению верхней крышки.

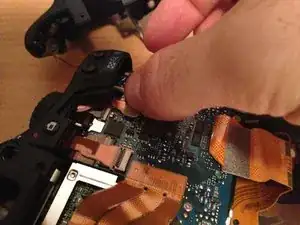

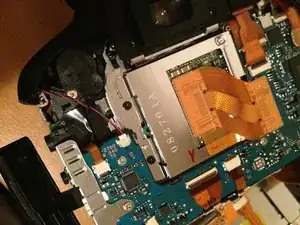

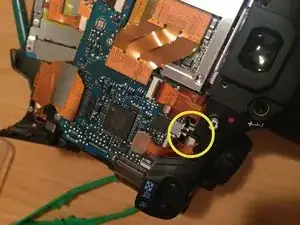

Найдите ленточный разъём, соединяющий основную плату с верхней крышкой, расположенный рядом с кнопкой «приблизить», под правым большим пальцем при работе с камерой.

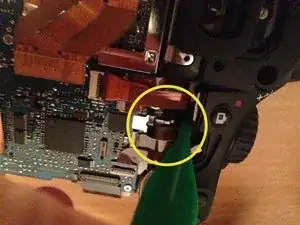

Осторожно и аккуратно подденьте разъём лезвием пластикового инструмента для вскрытия, чтобы отсоединить его.

Найдите разъём микрофона и отключите его. Он расположен слева от сенсора на плате.

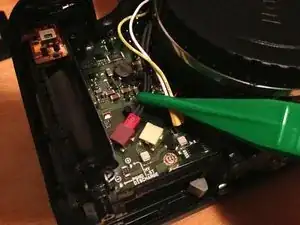

На передней части камеры отсоедините красный и жёлтый провода от платы. Если у Вас есть пластиковый пинцет, просто потяните их в сторону от разъёмов.

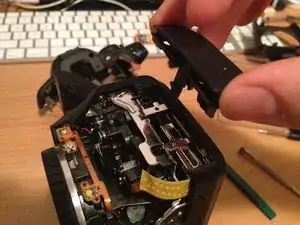

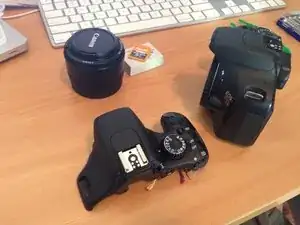

Верхняя крышка теперь свободна. Аккуратно отодвиньте её от корпуса и замените на новую. Убедитесь, что кабели проложены на правильную сторону корпуса: красный и жёлтый — вперёд, ленточный кабель и тонкий чёрно-красный кабель микрофона — назад.

Видите предмет, похожий на батарейку АА? На самом деле это большой конденсатор, который заряжает вспышку до высокого напряжения. Не приближайте к нему никакие металлические предметы. Не касайтесь двух выводов внизу. Это может привести к серьезному удару током, даже если батарея не установлена!

При установке крышки обратите внимание, что с новой детали свисает 5 проводов.

Пара проводов с красным разъёмом и тёмным проводом.

Пара проводов с жёлтым разъёмом: один жёлтый, один белый.

Маленький красный и чёрный провод с белым разъёмом.

Золотой ленточный кабель с плоским прямоугольным разъёмом.

В моём случае я не заметил чёрный провод, пока не снял деталь. По-моему, это заземляющий провод для устройств в горячем башмаке. Он вставляется в маленькое гнездо на верхней поверхности камеры перед платой.

Согните провод так, чтобы он соответствовал положению старого, поскольку у меня он был прямым и неудобным в укладке.

Воспользуйтесь пинцетом, чтобы вставить провод в белое гнездо на плате.

Подключите ленточный кабель обратно к разъёму на основной плате.

Подключите красный и чёрный кабель микрофона к плате.

Аккуратно установите заднюю панель на место, как сняли её. Плотно, но осторожно прижмите, пока верхняя крышка и задняя панель не займут правильное положение, а отверстия для винтов не совпадут.

Подключите красные и жёлтые разъёмы на передней панели камеры. Убедитесь, что кабели проложены так, чтобы они не мешали при установке передней панели на место.

Установите резиновую заглушку разъёма на плату разъёма и поместите их на место.

Установите оба винта для крепления пластины.

Установите переднюю крышку камеры на место.

Убедитесь в правильном положении всех компонентов, таких как приёмник инфракрасного излучения и лампа подсветки автофокусировки.

Аккуратно прижмите переднюю часть корпуса к задней, помня, что передняя часть должна защёлкнуться поверх крепления для штатива.

Возможно, потребуется использовать инструмент для вскрытия, чтобы всё правильно выровнялось, но после небольшого прижимания детали должны встать на свои места с характерным щелчком.

Установите все винты на место.

Установите рукоятку фокусировки видоискателя. Обязательно совместите пазы.

Для наилучшего результата сначала вверните каждый винт в отверстие неплотно, а затем вернитесь и окончательно затяните их после того, как все винты будут установлены — это обеспечит правильное совмещение отверстий.

Установите окуляр, батарею и объектив.

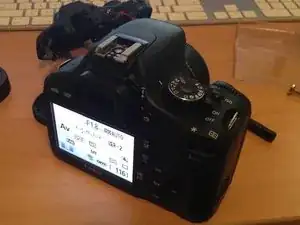

Проверьте работу камеры.

Работа завершена!
