Замена верхней крышки Canon EOS Rebel T3i

Найдите отсек для аккумулятора на нижней части камеры.

Зацепите пальцем защёлку дверцы отсека.

Откройте дверцу отсека для аккумулятора.

Выньте аккумулятор из отсека.

Удалите два винта 3 мм JIS #000.

В некоторых вариантах этой камеры может быть один винт 3 мм и один винт 6 мм.

Если резиновое крепление видоискателя всё ещё установлено на камере, снимите его перед попыткой разъединить половинки корпуса.

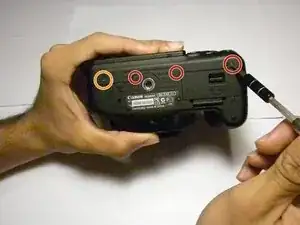

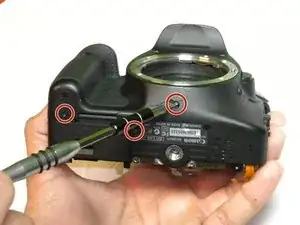

Удалите три винта 3 мм JIS #000.

Удалите один винт 6 мм JIS #000.

В некоторых вариантах этой камеры может быть два винта 3 мм и два винта 6 мм.

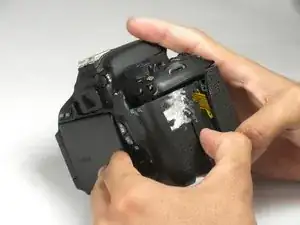

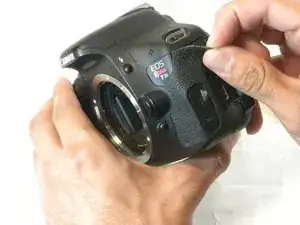

Отклейте накладку рукоятки ногтем.

В зависимости от возраста камеры, накладка рукоятки может вернуться на место без дополнительного клея.

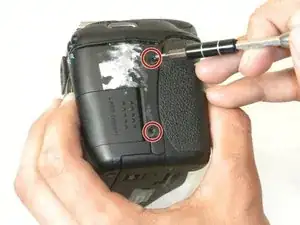

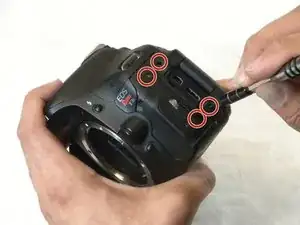

Удалите четыре винта 5 мм JIS #000.

В некоторых вариантах этой модели может быть три винта 5 мм и один винт 6 мм.

Сдвиньте правую сторону корпуса камеры.

Не отделяйте корпус полностью. Ещё остались провода, которые нужно отключить. Если быстро разъединить корпус, это может привести к повреждению.

Снимите крышку USB.

Не удаляйте заднюю часть камеры полностью. Ещё остались провода, которые нужно отключить. Снятие задней крышки слишком быстро может повредить провода.

При подъёме крышки единственное, что сопротивляется вашему усилию — фиксатор крышки разъёма. Просто потяните, всё в порядке.

При установке крышки плотно прижатые к панели крышки облегчат одевание всей крышки.

После отделения задней части осторожно подденьте один конец голубого провода лопаткой, пока разъём полностью не выйдет.

Вы можете почувствовать небольшое сопротивление при подтягивании верхней части задней крышки — она щёлкнет, но это нормально.

Лопаткой отсоедините оранжевую плоскую ленту, ведущую к плате, от задней части камеры.

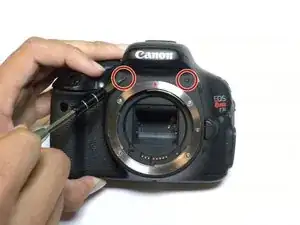

Удалите два винта 6 мм JIS #000.

Удалите один винт 6 мм и два винта 3 мм JIS #000.

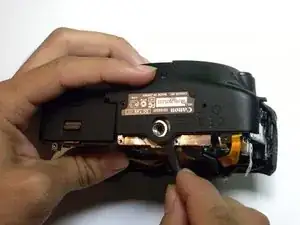

Используйте лопатку, чтобы приподнять пластик под штативным креплением.

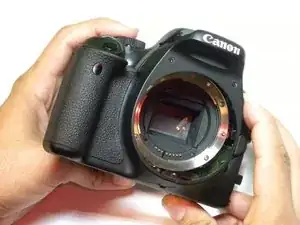

Снимите переднюю крышку.

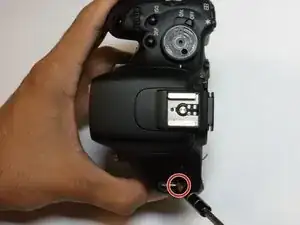

Удалите один винт 4 мм JIS #000, расположенный возле крепления ремня.

На противоположном конце камеры отвинтите винт рядом с выключателем питания тем же инструментом.

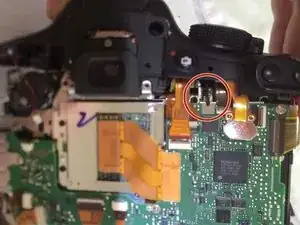

Удалите два винта 5 мм JIS #000.

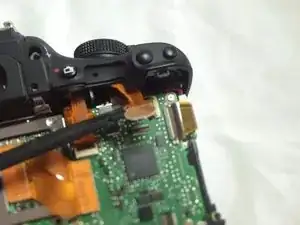

Отключите эту плоскую ленту с помощью лопатки.

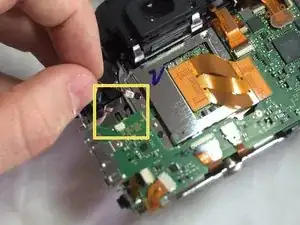

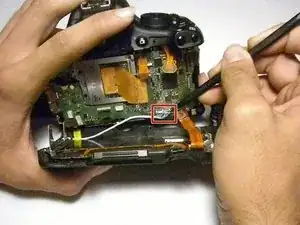

Отключите этот небольшой разъём. Убедитесь, что тянете только за белый пластиковый корпус. Можно использовать тусклый односторонний лезвие бритвы, чтобы поддеть белый пластиковый разъём с его основания.

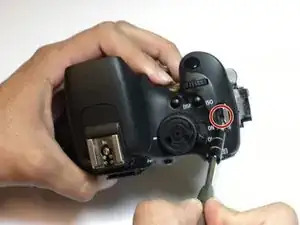

Удалите один винт 11 мм JIS #000, фиксирующий рукоятку диоптрической регулировки.

При установке убедитесь, что не затягиваете винт слишком сильно, иначе рукоятка будет зафиксирована в положении.

Перед установкой рукоятки/винта убедитесь, что серое пластиковое крепление (область отверстия для винта) выровнено с внешним корпусом. Если нет, значит объектив и рукоятка не совмещены. Плоской отверткой поверните серый пластик на несколько оборотов — он встанет на место и правильно выровняется.

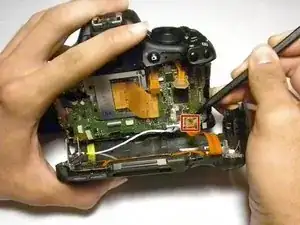

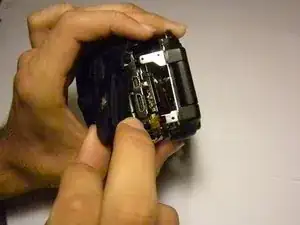

Используйте пинцет, чтобы отсоединить жёлтый и красный провода от корпуса камеры.

В некоторых вариантах этой камеры провода могут быть неразъёмными. Если Вы решите выпаять кабель, запомните, какой кабель куда подключается.

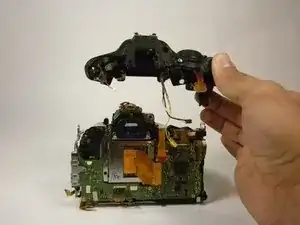

Поднимите верхнюю крышку вверх и отведите её от корпуса камеры.

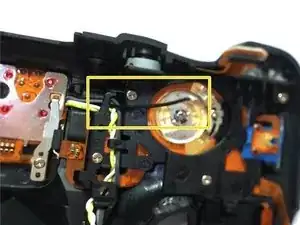

Убедитесь, что чёрный пластиковый кабель вставлен в белый пластиковый разъём, как показано на изображении. Это оптический волоконный кабель, необходимый для работы вспышки камеры. Кабель можно просто вдавить в разъём.

На этом изображении видна чёрная пластиковая часть. Она находится на внутренней стороне верхней крышки.
