Замена гнезда штатива Canon EOS Rebel T3
В этом руководстве показано, как заменить гнездо штатива на случай, если резьба будет повреждена и потребуется заменить пластину гнезда штатива.
Отвертка Phillips #000 отмечена как дополнительный инструмент, поскольку вы всегда можете использовать отвертку JIS #000 вместо неё (отвертки JIS не повредят винты Phillips).
Шаг 1
Подденьте резиновую крышку интерфейсного разъёма пальцем.
Удалите два винта M1.7x4.5 мм JIS #000, которые находятся под крышкой интерфейсного разъёма.
С помощью пластикового пика или другого тонкого пластикового инструмента подденьте и снимите крышку интерфейсного разъёма с камеры.
Шаг 2
Слева на камере удалите следующий винт:
Один винт M1.7x4.5 мм JIS #000
Справа удалите следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 3
Снимите крышку отсека батареи.
Откройте крышку отсека батареи примерно под углом 35°.
Вытяните крышку отсека батареи прямо наружу.
Удалите следующие винты с нижней части камеры:
Два винта M1.7x4.5 мм JIS #000
Два винта M1.7x3.0 мм JIS #000
Шаг 4
Осторожно приподнимите заднюю крышку камеры частично.
Задняя крышка всё ещё соединена с камерой двумя ленточными кабелями.
Отключите самый правый ленточный кабель от основной печатной платы.
Используйте пластиковую лопатку, чтобы приподнять чёрную фиксирующую лапку.
Вытяните ленточный кабель из разъёма с помощью изогнутых пинцетов.
После отключения этого ленточного кабеля вы сможете немного сильнее отвести заднюю крышку от камеры, что даст больше места для отсоединения оставшегося ленточного кабеля.
Удалите левый ленточный кабель, выполнив те же два шага, что и для другого ленточного кабеля.
Шаг 5
Удалите следующие винты на передней части камеры.
Два винта M1.7x5.5 мм JIS #000
Шаг 6
На нижней части камеры удалите следующие винты:
Два винта M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 7
Просуньте лопатку в направлении гнезда штатива под пластиковую крышку.
Поднимите пластиковую крышку вверх и надвиньте её поверх гнезда штатива.
Снимите переднюю крышку с камеры.
Предупреждение о поражении электрическим током: При снятой передней крышке высоковольтный конденсатор на печатной плате питания теперь открыт. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед продолжением работы.
Шаг 8

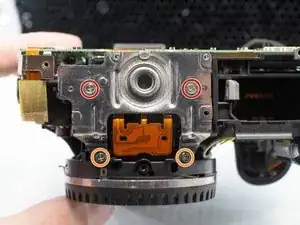

На нижней части камеры удалите следующие винты с пластины гнезда штатива:
Два винта M2.0x3.5 мм JIS #000
Два винта M2.0x5.0 мм Phillips #000
Снимите пластину гнезда штатива.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
