Замена материнской платы Canon EOS Rebel T3i

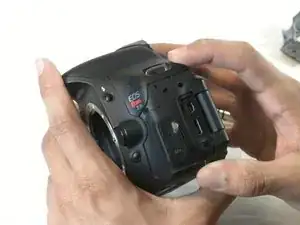

Найдите отсек для батареи на нижней части камеры.

Зацепите пальцем защёлку дверцы отсека.

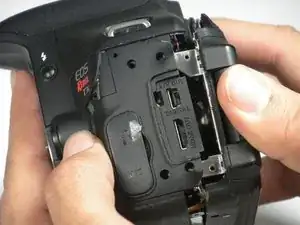

Откройте дверцу отсека для батареи.

Извлеките батарею из отсека.

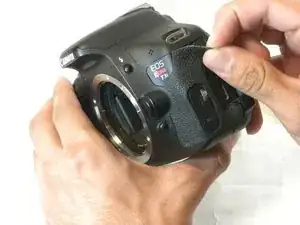

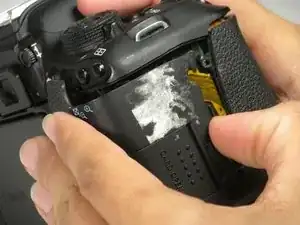

Снимите резиновую накладку ручки на левой стороне камеры пальцами.

При съёме накладка должна ощущаться как толстая наклейка.

Выверните четыре винта 3 мм JIS #000 на левой стороне камеры.

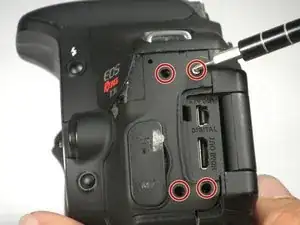

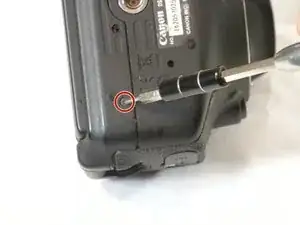

Выверните четыре винта 3 мм JIS #000 на нижней части камеры.

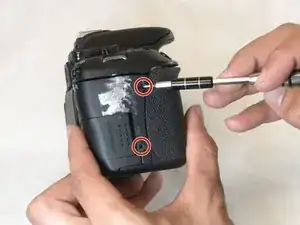

Выверните два винта 3 мм JIS #000 на правой стороне камеры.

Снимите заднюю панель камеры, приподняв её с левой и правой сторон.

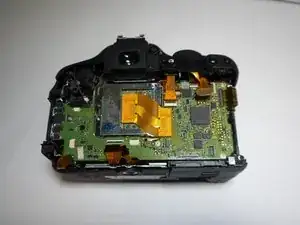

Будьте осторожны, чтобы не повредить оранжевые и синие кабели, соединяющие заднюю панель с материнской платой.

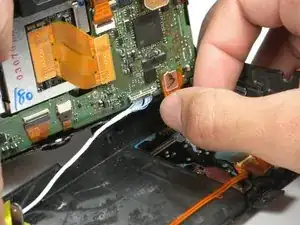

Отсоедините оранжевый кабель внизу камеры, аккуратно сжав его пальцами.

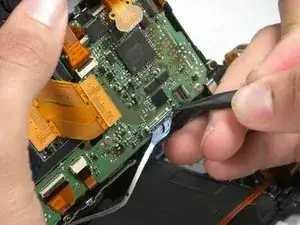

Отсоедините синий кабель, сдвинув заострённый конец лопатки между материнской платой и серебристыми контактами, подключенными к кабелю.

Найдите кабель в верхнем левом углу материнской платы.

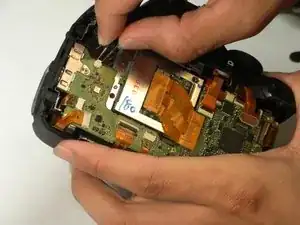

Зажмите круглую белую клемму пинцетом и аккуратно снимите кабель.

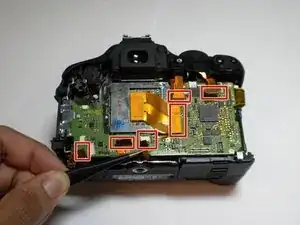

Пинцетом зажмите концы оставшихся оранжевых ленточных кабелей и аккуратно снимите эти концы с материнской платы.

Оставьте другой конец всех ленточных кабелей подключённым к их компонентам.

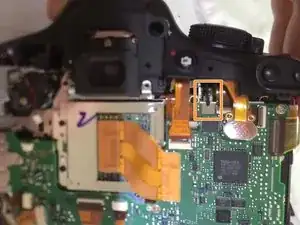

Обратите внимание на этот чёрный кабель и место его подключения к материнской плате. Это волоконно-оптический кабель, используемый для вспышки камеры. Его нужно будет подключить снова после замены материнской платы.

При повторном подключении волоконно-оптического кабеля просто вставьте чёрный кабель в отверстие разъёма и задвиньте до упора.

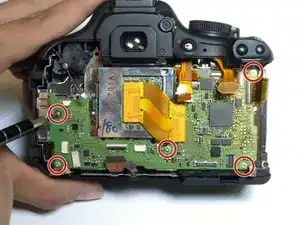

Выверните пять винтов 4 мм JIS #000.

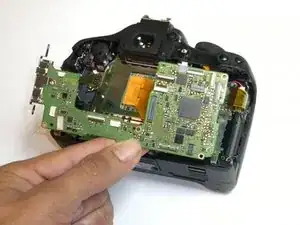

Осторожно поднимите материнскую плату от корпуса камеры.
