Резинки для интерфейсных терминалов
Слева от корпуса камеры расположены два кожуха интерфейсных терминалов, закрывающие разъемы для микрофона, дистанционного управления, USB и HDMI кабелей. Эти крышки рано или поздно могут порваться, когда резина со временем затвердевает.
Теоретически возможно заменить эти крышки без разборки частей корпуса камеры. Однако мне не удалось вставить резинки заменяемых частей в их отверстия. При приложении давления резинки сгибаются, а не входят внутрь. Мои инструменты были слишком большими, чтобы поместиться в отверстие, или они протыкали резину.
По этой причине мне пришлось снять крышку I/F терминала.
Шаг 1
Перед началом работы извлеките аккумулятор из камеры.
Если вы хотите удалить остатки резинок, которые когда-то держали крышки I/F терминалов, сделайте это до разборки. Они исчезнут в недрах корпуса камеры, как только вы снимете левую крышку.
Чтобы удалить остатки резинки, вытащите ее как можно дальше с помощью пинцета, иглы или маленькой плоской отвертки. Затем захватите ее сбоку маленькими круглогубцами. Поверните плоскогубцы, чтобы обернуть конец резинки вокруг плоскогубцев и вытащите его.
Такой способ работы вместо простого вытягивания позволяет применять больше силы, снижая риск отрыва резины.
Шаг 2

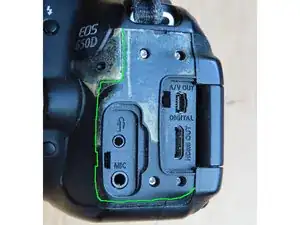

Вам нужно будет поддеть резинку ручки, чтобы добраться до винтов под ней. Используйте ногти или лопатку. Мне лучше всего подошло начинать с правого нижнего угла. Вы можете остановиться, как только станет виден зазор вокруг крышки интерфейсного терминала (зеленая линия).
Разрежьте по зазору через остатки клеевой пленки.
Шаг 3

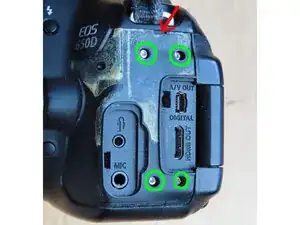

Открутите четыре винта Torx #6, которые были скрыты под резинкой ручки.

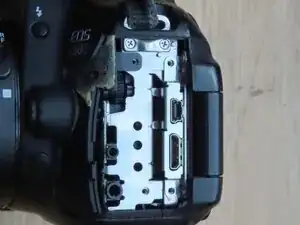

Подденьте крышку, начиная с выреза рядом с держателем ремня.
Шаг 4
Полностью вставьте заменяемые крышки в крышку. Затем верните крышку на корпус камеры, удерживая крышки на месте и одновременно проверяя, чтобы резинки вошли в нужные отверстия в корпусе (красные коробки).
Заключение
- Прикрутите крышку интерфейсного терминала к корпусу камеры. Не перетягивайте винты.
- Замена резинки ручки оставлена на усмотрение читателя. Если повезет, оригинальная клеевая пленка все еще будет работать.
Перевод руководства с ifixit.com
