Замена передней рукоятки Canon EOS Rebel T3
В этом руководстве показано, как заменить резиновую накладку, расположенную на передней правой стороне камеры.
Шаг 1
Подденьте резиновую крышку интерфейсного разъёма пальцем.
Снимите два винта M1.7x4.5 мм JIS #000, находящиеся под крышкой интерфейсного разъёма.
Используя пластиковую лопатку или другой тонкий пластиковый инструмент для поддёма, отщёлкните крышку интерфейсного разъёма с корпуса камеры.
Шаг 2
Слева от корпуса камеры снимите следующий винт:
Один винт M1.7x4.5 мм JIS #000
Справа снимите следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 3
Снимите крышку отсека батареи.
Откройте крышку отсека батареи примерно на 35°.
Вытяните крышку отсека батареи прямо наружу.
Снимите следующие винты с нижней части корпуса камеры:
Два винта M1.7x4.5 мм JIS #000
Два винта M1.7x3.0 мм JIS #000
Шаг 4
Осторожно приподнимите заднюю крышку частично с корпуса камеры.
К задней крышке по-прежнему подключены две ленточные шлейфы.
Отключите самый правый ленточный шлейф от основной печатной платы.
Используйте пластиковую лопатку, чтобы приподнять чёрную фиксирующую защёлку.
Вытяните ленточный шлейф из его разъёма с помощью пары наклонных пинцетов.
После отключения этого шлейфа вы сможете отвести заднюю крышку немного дальше от корпуса камеры, что даст больше пространства для удаления оставшегося ленточного шлейфа.
Снимите левый ленточный шлейф, выполнив те же два шага, что и для второго шлейфа.
Шаг 5
Снимите следующие винты на передней части корпуса камеры.
Два винта M1.7x5.5 мм JIS #000
Шаг 6
Снизу корпуса камеры снимите следующие винты:
Два винта M1.7x5.5 мм JIS #000
Один винт M1.7x4.5 мм JIS #000
Шаг 7
Под滑ните лопатку в направлении крепления штатива, под пластиковую крышку.
Поднимите пластиковую крышку и сдвиньте её над креплением штатива.
Снимите переднюю крышку с корпуса камеры.
Предупреждение об электрическом шоке: После снятия передней крышки высоковольтный конденсатор на плате питания DC теперь открыт. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшими работами.
Шаг 8

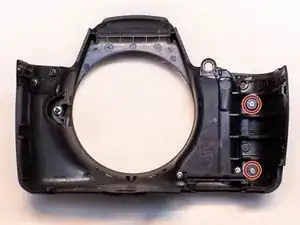

Снимите два винта 4.5 мм JIS #000 на тыльной стороне передней крышки.

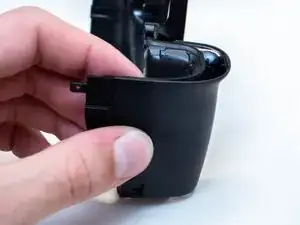

Сдвиньте рукоятку вперёд и снимите её с передней крышки.
Заключение
Для сборки устройства выполните действия в обратном порядке.
