Замена крепления штатива Canon EOS Rebel T2i
В этом руководстве показано, как заменить пластину гнезда для штатива. Это может пригодиться, если резьба в креплении штатива повреждена и больше не пригодна к использованию.
Отвертка Phillips #000 указана как дополнительный инструмент, поскольку вы всегда можете использовать отвертку JIS #000 вместо неё (JIS‑отвертки не повреждают винты с крестообразным шлицем Phillips).
Шаг 1
Перед началом убедитесь, что камера выключена, а аккумулятор извлечён.
Подденьте резиновую крышку интерфейсного разъёма пальцем.
Извлеките два винта M1.7x2.5 мм JIS #000, расположенных под крышкой интерфейсного разъёма.
С помощью пластиковой лопатки или другого тонкого пластикового инструмента подденьте и снимите крышку интерфейсного разъёма с корпуса камеры.
Шаг 2
С левой стороны камеры отворачьте следующий винт:
Один винт M1.7x6.0 мм JIS #000
С правой стороны отворачьте следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x3.5 мм JIS #000
Шаг 3
Снимите крышку отсека аккумулятора.
Откройте крышку отсека аккумулятора примерно под углом 35°.
Потяните крышку отсека аккумулятора прямо наружу.
С нижней стороны камеры снимите следующие винты:
Один винт M1.7x6.0 мм JIS #000
Два винта M1.7x2.5 мм JIS #000
Один винт M1.7x5.5 мм JIS #000
Шаг 4
Сдвиньте окуляр видоискателя вертикально вверх.
Начните частично снимать заднюю крышку камеры.
Будьте осторожны при снятии задней крышки — имеется шлейф, соединяющий ЖК‑экран с основной платой.
Отключите шлейф ЖК‑экрана от основной платы.
Используйте пластиковую лопаточку, чтобы поднять чёрный фиксатор.
Аккуратно извлеките шлейф из разъёма с помощью наклонных пинцетов.
Полностью снимите заднюю крышку с корпуса камеры.
Шаг 5
С передней части камеры снимите следующие винты:
Два винта M1.7x5.5 мм JIS #000
С нижней части камеры снимите следующие винты:
Три винта M1.7x5.5 мм JIS #000
Шаг 6
Просуньте лопаточку под пластиковую накладку в направлении крепления штатива.
Подожмите пластиковую накладку вверх и надвиньте её поверх крепления штатива.
Снимите переднюю крышку с корпуса камеры.
Предупреждение об электрическом поражении: После снятия передней крышки высоковольтный конденсатор на плате питания стал открытым. Рекомендуется использовать инструмент для разрядки конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед продолжением работ.
Шаг 7

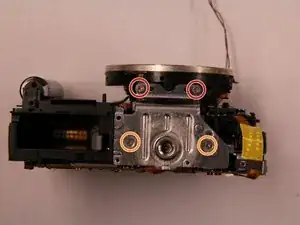

Снимите следующие винты, фиксирующие крепление штатива:
Два винта M2.0x5.0 мм Phillips #000
Два винта M2.0x2.5 мм JIS #000

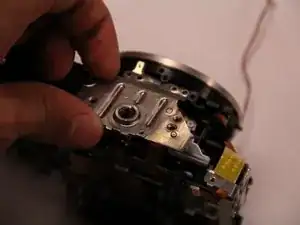

После удаления винтов крепление штатива можно легко вытащить.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
