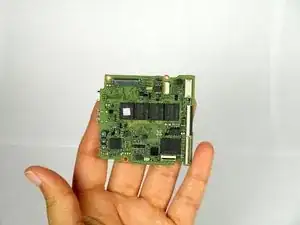

Замена материнской платы Samsung NX1000

Найдите нижнюю панель камеры.

Открутите четыре винта Philips #000 (перекрестная шлиц, 4,5 мм) с помощью отвертки Philips #000.

Плотно прижмите отвертку к винту, чтобы не сорвать шлиц.

Открутите три винта Philips #000 (4,5 мм) по бокам камеры с помощью отвертки Philips #000.

Подденьте заднюю панель с помощью металлической лопатки.

Не отделяйте заднюю панель полностью от камеры. Внизу слева под кнопками находится шлейф. Шлейф удерживает заднюю панель на камере. Не засовывайте инструмент в эту область, иначе шлейф порвётся.

Откройте две половины корпуса камеры, следя за тем, чтобы не повредить шлейф.

Не отделяйте половины полностью. Шлейф нужно аккуратно отключить от ZIF-разъёма, как показано на следующем шаге.

Снимите шлейф, подняв серую защёлку на ZIF-разъёме с помощью металлической лопатки.

Вытолкните шлейф из гнезда с помощью пластикового строительного инструмента.

Полностью отделите заднюю панель от камеры.

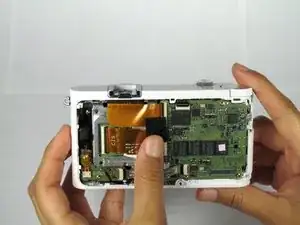

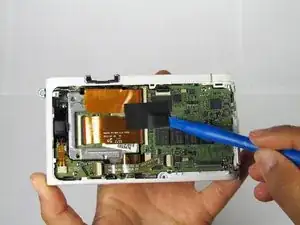

Снимите черную резиновую ленту с помощью пластикового инструмента для вскрытия и медленно отклейте её.

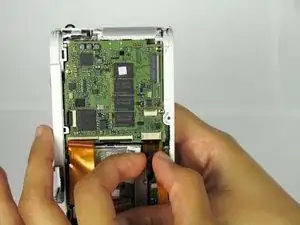

Отключите нижний шлейф, захватив его и аккуратно выдвигая из разъёма с лёгкими движениями.

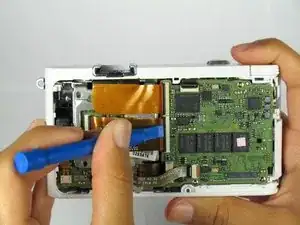

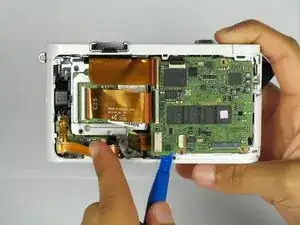

Откройте ZIF-разъёмы на обоих больших шлейфах, подняв чёрную защёлку с помощью пластикового инструмента для вскрытия.

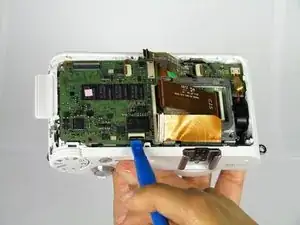

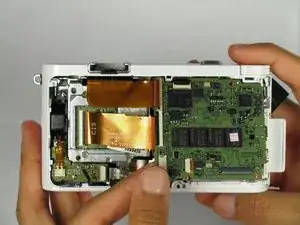

Отключите нижние концы больших шлейфов, аккуратно извлекая их из ZIF-разъёмов взбалтывающими движениями.

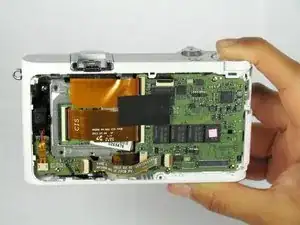

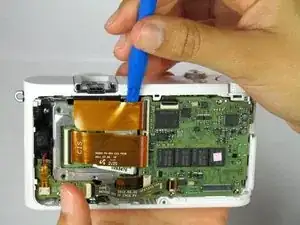

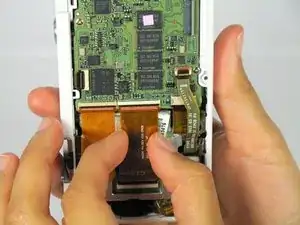

Отключите верхние концы больших шлейфов, извлекая их из ZIF-разъёма или поддев шлейф пластиковым инструментом для вскрытия.

Удаляйте этот шлейф осторожно. Шлейф прикреплён в правом верхнем углу и может порваться при неаккуратном извлечении.

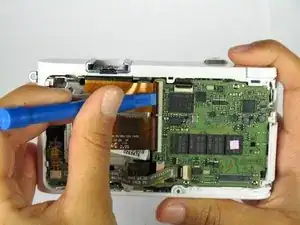

Отведите шлейфы в сторону, чтобы получить доступ ко второму, меньшему шлейфу внизу камеры.

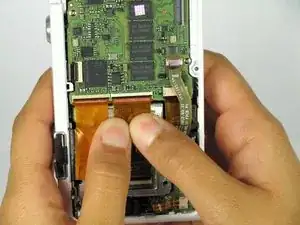

Медленно извлеките шлейф из ZIF-разъёма, совершая лёгкие возвратно-поступательные движения.

Открутите три винта Philips #000 (4,5 мм) с помощью отвертки Philips #000.

С помощью пластикового инструмента для вскрытия поднимите материнскую плату, начиная с нижнего левого края.

Вытяните плату влево, освобождая внешние порты из пластмассового корпуса.

Будьте осторожны при подъёме материнской платы. Перед полным извлечением платы необходимо освободить ещё один шлейф.

Аккуратно положите материнскую плату обратно, чтобы снять последний шлейф. Поднимите чёрную защёлку ZIF-разъёма последнего шлейфа с помощью пластикового инструмента для вскрытия.

Медленно и осторожно извлеките шлейф из ZIF-разъёма, удерживая заднюю часть шлейфа.
