Замена ЖК-экрана Samsung NX1000

Камеры

Если ЖК-экран камеры работает некорректно, на экране появляются чёрные пятна или он полностью белый, возможно, его нужно заменить. Перед разборкой камеры убедитесь, что питание отключено и аккумулятор вынут.

Шаг 1

Найдите нижнюю панель камеры.

Открутите четыре винта Philips #000 (перекрёстная насадка), длиной 4,5 мм, с помощью отвертки Philips #000.

Плотно прижимайте отвертку к винту, чтобы не сорвать шлиц.

Шаг 2

Открутите три винта Philips #000, длиной 4,5 мм, по бокам камеры с помощью отвертки Philips #000.

Шаг 3

Подденьте заднюю панель с помощью металлической лопатки.

Не отделяйте заднюю панель полностью от камеры. Снизу слева, под кнопками, находится шлейф. Шлейф держит заднюю панель на камере. Не засовывайте инструмент в эту область, иначе шлейф порвётся.

Шаг 4

Откройте две половины корпуса камеры, следя за тем, чтобы не повредить шлейф.

Не разделяйте половины полностью. Шлейф нужно аккуратно отсоединить от ZIF-разъёма, как показано в следующем шаге.

Шаг 5

Снимите шлейф, подняв серую защёлку ZIF-разъёма металлической лопаткой.

Выдавите шлейф из разъёма пластиковым инструментом для открытия.

Шаг 6

Полностью отделите заднюю панель от камеры.

Шаг 7

Снимите все пять винтов Philips #000 длиной 3 мм с внутренней стороны задней панели с помощью отвертки Philips #000.

Шаг 8

Поднимите серую защёлку ZIF-разъёма лопаткой, чтобы снять шлейф.

Одновременно двумя большими пальцами выдвиньте шлейф из ZIF-разъёма.

Шаг 9

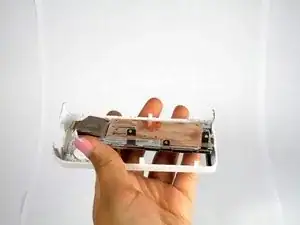

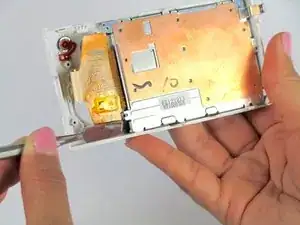

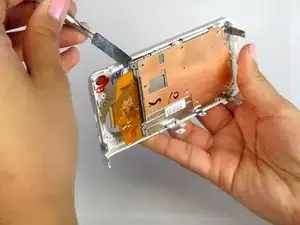

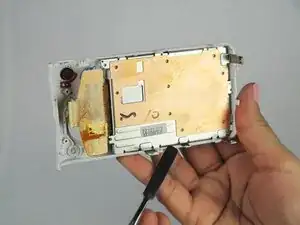

С помощью металлической лопатки подденьте нижнюю часть пластиковой детали, одновременно нажимая указательным пальцем на большую металлическую пластину. Это позволит металлической пластине с большим шлейфом сдвинуться вниз и выйти из пластиковой задней панели.

Не отсоединяйте синий шлейф.
