Замена динамика Canon PowerShot G3
Замена динамика в Canon PowerShot G3 не является сложной задачей, но может занять некоторое время на разборку и сборку камеры.
Примечание: необходимо удалить много винтов, прежде чем вы сможете добраться до динамика. Рекомендуется не продолжать, пока у вас нет магнитной подложки для размещения винтов.
Шаг 1

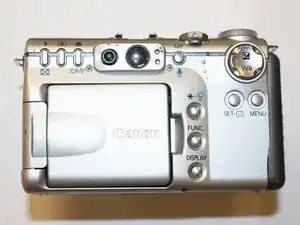

Начните с удаления винтов вокруг камеры: спереди, сзади, по бокам и внизу.
Шаг 2
После удаления винтов снимите заднюю панель. Панель должна легко сниматься вручную.
Шаг 3

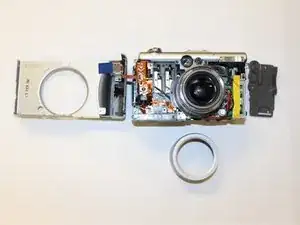

Следующим удалите переднюю и правую боковые панели (левая прикреплена к передней панели).
Шаг 4
Наконец, удалите верхнюю панель, как показано.
Шаг 5

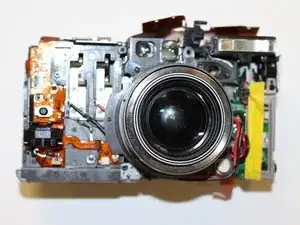

Теперь передняя часть камеры должна выглядеть как на показанном изображении. (Изображение 1)

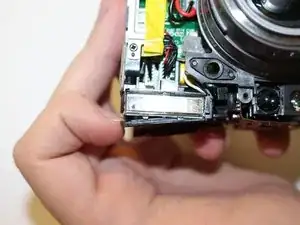

Снимите корпус конденсатора/динамика, используя ноготь или другой тонкий объект, чтобы поднять его по краям. (Изображение 2)
Шаг 6

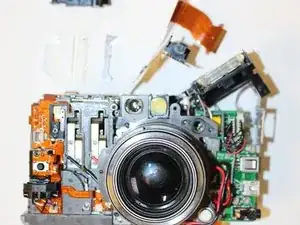

Чтобы снять шлейф (коричневая полоса), вытащите его из пластикового элемента, к которому он подключен.
Шаг 7
Теперь вы должны видеть, как корпус конденсатора/динамика выдвигается из рамы.
Шаг 8

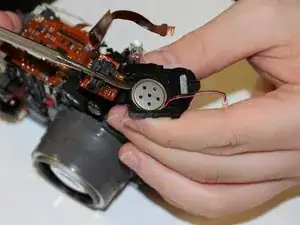

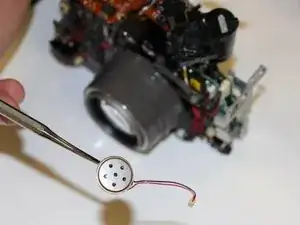

Отключите провода динамика от камеры, затем используйте небольшую плоскую отвертку, чтобы поднять динамик из его корпуса.
Закажите новый динамик у производителя или обратитесь в местный магазин электроники, чтобы узнать, есть ли он у них в наличии.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
