Замена пружины управления зумом Canon PowerShot G3

Камеры

Неисправная пружина управления зумом может быть одной из причин неисправности цифровых камер. Это может привести к неправильной работе зума во время эксплуатации.

Обратите внимание:

1.) Перед тем как добраться до пружины управления зумом, необходимо удалить множество винтов.

2.) Чтобы заменить пружину управления зумом, у вас должна быть аналогичная пружина оригиналу.

3.) Не продолжайте, пока у вас нет магнитной подкладки для хранения винтов.

Шаг 1

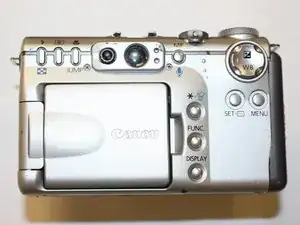

Начните с удаления всех винтов вокруг камеры: спереди, сзади, по сторонам и снизу.

Шаг 2

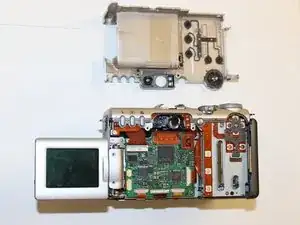

После удаления винтов снимите заднюю панель. Панель должна легко сниматься вручную.

Шаг 3

Затем снимите переднюю и правую боковые панели (левая сторона прикреплена к передней панели).

Шаг 4

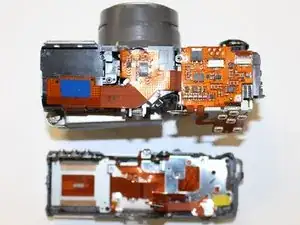

Наконец, снимите верхнюю панель, как показано.

Шаг 5

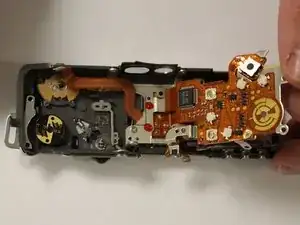

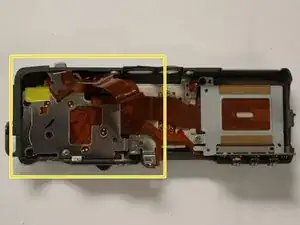

Сняв верхнюю панель, найдите металлическую пластину, покрывающую зум на обратной стороне панели (она расположена на передней левой стороне, если панель ориентирована как на первом изображении.) Эта пластина также будет подключена к некоторым кабелям. Оставьте кабели подключенными к пластине.

Удалите винты с пластины и поднимите ее, согнув вдоль прикрепленного кабеля вправо (как показано на третьем изображении.)

Шаг 6

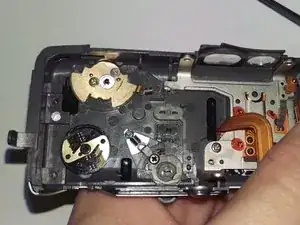

После снятия верхней панели и металлической пластины найдите управление зумом на обратной стороне панели (расположено на передней левой стороне, если панель ориентирована как на первом изображении.) Оно будет находиться прямо под металлической пластиной и кабелем, которые были сняты на предыдущем шаге.

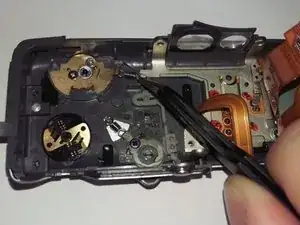

Когда управление зумом будет найдено, снимите неисправную пружину управления зумом с металлических штифтов на панели и управляющем зуме.

Шаг 7

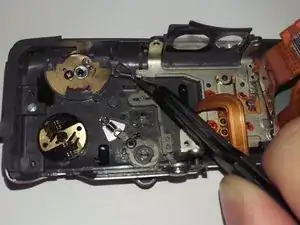

Замените пружину управления зумом на аналогичную, прикрепив концовые петли к тем же металлическим штифтам, к которым была прикреплена предыдущая пружина (на панели и управляющем зуме.)Перевод руководства с ifixit.com
