Замена крепления ремня Canon EOS Rebel T2i

Перед началом убедитесь, что камера выключена и батарея вынута.

Подденьте резиновую крышку интерфейсного разъёма пальцем.

Снимите два винта M1.7x2.5 мм JIS #000, которые находятся под крышкой интерфейсного разъёма.

Используя пластиковую лопатку или другой тонкий пластиковый инструмент для поддёма, отщёлкните крышку интерфейсного разъёма с корпуса камеры.

С левой стороны камеры удалите следующий винт:

Один винт M1.7x6.0 мм JIS #000

С правой стороны удалите следующие винты:

Один винт M1.7x5.5 мм JIS #000

Один винт M1.7x3.5 мм JIS #000

Снимите крышку отсека батареи.

Откройте крышку отсека батареи примерно на 35°.

Потяните крышку отсека батареи прямо наружу.

Снимите следующие винты с нижней части камеры:

Один винт M1.7x6.0 мм JIS #000

Два винта M1.7x2.5 мм JIS #000

Один винт M1.7x5.5 мм JIS #000

Подвиньте наглазник видоискателя вертикально вверх.

Начните частично снимать заднюю крышку с камеры.

Будьте осторожны при снятии задней крышки — существует ленточный кабель, соединяющий ЖК-экран с основной платой.

Отключите ленточный кабель ЖК-экрана от основной платы.

Используйте пластиковую лопатку, чтобы поднять чёрную фиксирующую защёлку.

Осторожно извлеките ленточный кабель из разъёма с помощью изогнутых пинцетов.

Завершите снятие задней крышки с корпуса камеры.

Снимите следующие винты с передней части камеры:

Два винта M1.7x5.5 мм JIS #000

С нижней части камеры снимите следующие винты:

Три винта M1.7x5.5 мм JIS #000

Сдвиньте лопатку в направлении крепления штатива под пластиковую крышку.

Поднимите пластиковую крышку и сдвиньте её через крепление штатива.

Снимите переднюю крышку с корпуса камеры.

Предупреждение об электрическом шоке: После снятия передней крышки высоковольтный конденсатор на плате постоянного тока становится открыт. Рекомендуется воспользоваться инструментом для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшими действиями.

Снимите винты рядом с видоискателем:

Два винта M1.7x2.5 мм JIS #000

Один винт M2.0x8.9 мм JIS #000 для диоптрического регулировочного винта

Снимите следующие винты с верхней части камеры:

Один винт M1.7x2.5 мм JIS #000

Один винт M1.7x5.0 мм Phillips #000

Отключите кабель микрофона от основной платы.

Поместите плоскую отвёртку 2.5 мм между разъёмом на основной плате и разъёмом микрофона.

Аккуратно покачивайте плоской отвёрткой вперед-назад, пока разъём микрофона не освободится.

Если у вас нет плоской отвёртки 2.5 мм, можно использовать другую плоскую отвёртку аналогичного размера.

Найдите ленточный кабель, который соединяет верхнюю крышку с основной платой.

Используйте пластиковую лопатку, чтобы аккуратно отщёлкнуть разъём.

Будьте осторожны при обращении с ленточными кабелями и их разъёмами.

Обратите внимание, где этот оптический кабель подключается к основной плате.

Кабель выйдет из разъёма, когда вы снимете верхнюю крышку. При повторной установке верхней крышки вам нужно будет вставить этот кабель обратно в разъём с помощью пинцета. Этот кабель важен для работы вспышки камеры.

Отключите эти два кабеля, подключенные к плате постоянного тока.

Используйте тот же метод, что и при снятии разъёма микрофона, но используйте плоскую отвёртку 3.0 мм.

Аккуратно покачивайте плоской отвёрткой вперед-назад, пока разъёмы не освободятся.

Если у вас нет плоской отвёртки 3.0 мм, можно использовать немного большую плоскую отвёртку.

Осторожно приподнимите верхнюю крышку и снимите её с корпуса камеры, следя за тем, чтобы свободные кабели ни за что не зацепились.

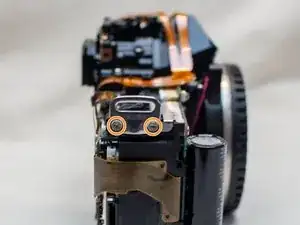

С левой стороны камеры снимите следующие винты:

Два винта M2.0x2.5 мм JIS #000

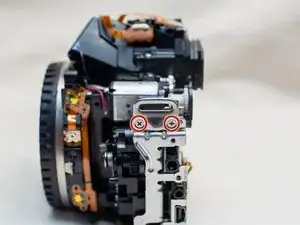

С правой стороны камеры снимите следующие винты:

Два винта M2.0x6.0 мм JIS #000
