Замена сборки ЖК-экрана Canon EOS Rebel T2i
Это руководство покажет, как разобрать сборку ЖК-экрана. Это позволит заменить отдельные части в сборке ЖК-экрана, такие как сам экран, окно экрана и гибкая печатная плата (FPC).
Шаг 1
Перед началом убедитесь, что камера выключена, а батарея извлечена.
Оттяните резиновую крышку разъёма I/F пальцем.
Удалите два винта M1.7x2.5 мм JIS #000, находящиеся под крышкой разъёма I/F.
С помощью пластиковой лопатки или другого тонкого пластикового монтажного инструмента отщёлкните крышку разъёма I/F от корпуса камеры.
Шаг 2
Слева от камеры удалите следующий винт:
Один винт M1.7x6.0 мм JIS #000
Справа удалите следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x3.5 мм JIS #000
Шаг 3
Снимите дверцу отсека батареи.
Откройте дверцу примерно под углом 35°.
Тяните дверцу отсека батареи прямо наружу.
Удалите следующие винты с нижней части камеры:
Один винт M1.7x6.0 мм JIS #000
Два винта M1.7x2.5 мм JIS #000
Один винт M1.7x5.5 мм JIS #000
Шаг 4
Сдвиньте окуляр вида вверх по вертикали.
Начните частично снимать заднюю крышку с корпуса камеры.
Будьте осторожны при снятии задней крышки — есть гибкий кабель, соединяющий ЖК-экран с основной платой.
Отключите ленточный кабель ЖК-экрана от основной платы.
Используйте пластиковую лопатку, чтобы поднять чёрную фиксирующую защёлку.
Осторожно выньте ленточный кабель из разъёма с помощью пары изогнутых пинцетов.
Полностью снимите заднюю крышку с корпуса камеры.
Шаг 5
Проявляйте предельную осторожность при обращении с ленточными кабелями и разъёмами — их легко повредить.

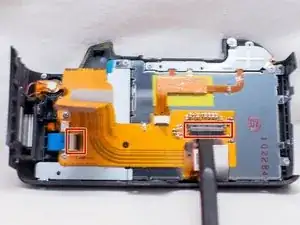

С помощью пластиковой лопатки поднимите фиксирующие защёлки на двух разъёмах ленточных кабелей.
Руководство по разъёмам iFixit

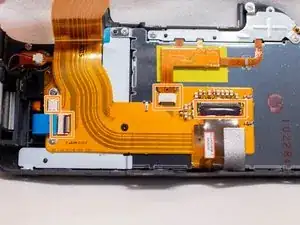

Отключите четыре ленточных кабеля, подключённых к сборке FPC на задней крышке.

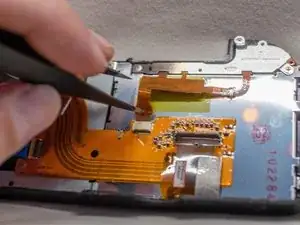

Протолкните один конец острого пинцета через отверстие в ленточном кабеле и аккуратно вытяните кабель из каждого разъёма.
Шаг 6
Удалите следующие винты со сборки FPC задней крышки:
Один винт M1.7x3.5 мм JIS #000
Один винт M1.7x4.0 мм JIS #000
Аккуратно выдвиньте сборку FPC задней крышки из-под металлических держателей, удерживающих её на месте.
Шаг 7
Удалите следующие винты на сборке ЖК-экрана:
Пять винтов M1.7x3.5 мм JIS #000

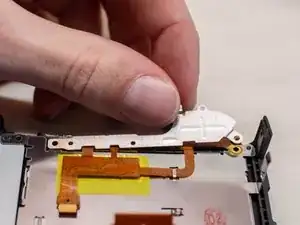

Снимите металлическую удерживающую пластину.
С помощью пары изогнутых пинцетов аккуратно снимите сборку FPC DOS.
Шаг 8

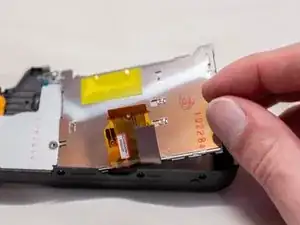

Осторожно приподнимите правую сторону ЖК-экрана и снимите его с задней крышки.
Перед установкой нового ЖК-экрана убедитесь, что на внутренней стороне окна экрана нет пыли.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
