Замена платы SD‑карты Canon EOS Rebel T2i

Камеры

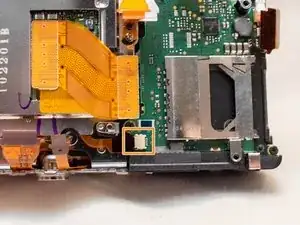

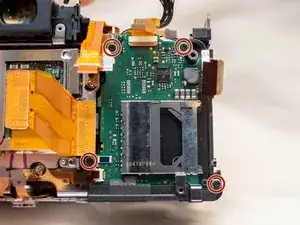

Это руководство показывает, как заменить плату SD‑карты. На плате SD‑карты находится не только сам считыватель SD‑карт, но и микропереключатель, который сообщает камере, закрыта ли крышка отсека батареи. Камера не включится, пока не поступит сигнал о закрытой крышке батарейного отсека. Поскольку это небольшой пластиковый переключатель, он иногда ломается или в него попадает мусор, препятствующий правильной работе, из‑за чего камера не включается.

Отвертка Phillips #000 отмечена как дополнительный инструмент, поскольку вы всегда можете использовать отвертку JIS #000 вместо неё (JIS‑отвертки не повреждают винты с крестовой головкой Phillips).

Шаг 1

Перед началом убедитесь, что камера выключена и батарея вынута.

Отодвиньте резиновую заглушку I/F терминала пальцем.

Снимите два винта M1.7x2.5 мм JIS #000, которые находятся под заглушкой I/F терминала.

С помощью пластикового медиатора или другого тонкого пластикового монтажного инструмента отщелкните крышку I/F терминала от камеры.

Шаг 2

Слева на корпусе камеры снимите следующий винт:

Один винт M1.7x6.0 мм JIS #000

Справа снимите следующие винты:

Один винт M1.7x5.5 мм JIS #000

Один винт M1.7x3.5 мм JIS #000

Шаг 3

Снимите крышку отсека батареи.

Откройте крышку отсека батареи примерно на 35°.

Потяните крышку отсека батареи прямо наружу.

Снимите следующие винты с нижней части камеры:

Один винт M1.7x6.0 мм JIS #000

Два винта M1.7x2.5 мм JIS #000

Один винт M1.7x5.5 мм JIS #000

Шаг 4

Сдвиньте окуляр видоискателя вертикально вверх.

Начните частично снимать заднюю крышку с камеры.

Будьте осторожны при снятии задней крышки — имеется ленточный кабель, который соединяет ЖК‑экран с основной печатной платой.

Отключите ленточный кабель ЖК‑экрана от основной печатной платы.

Используйте пластиковую лопаточку, чтобы поднять чёрный фиксирующий язычок.

Осторожно вытяните ленточный кабель из разъёма с помощью пары изогнутых пинцетов.

Завершите снятие задней крышки с корпуса камеры.

Шаг 5

Снимите следующие винты с передней части камеры:

Два винта M1.7x5.5 мм JIS #000

С нижней части камеры снимите следующие винты:

Три винта M1.7x5.5 мм JIS #000

Шаг 6

Просуньте лопаточку в направлении крепления штатива под пластиковую накладку.

Поднимите пластиковую накладку и сдвиньте её над креплением штатива.

Снимите переднюю крышку с камеры.

Предупреждение о риске поражения электрическим током: После снятия передней крышки высоковольтный конденсатор на плате питания постоянного тока теперь оголён. Рекомендуется использовать инструмент для разряда конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшей работой.

Шаг 7

Снимите винты рядом с видоискателем:

Два винта M1.7x2.5 мм JIS #000

Один винт диоптрийной настройки M2.0x8.9 мм JIS #000

Снимите следующие винты с верхней части камеры:

Один винт M1.7x2.5 мм JIS #000

Один винт M1.7x5.0 мм Phillips #000

Шаг 8

Отключите кабель микрофона от основной печатной платы.

Разместите плоскую отвертку 2.5 мм между разъёмом на основной печатной плате и разъёмом микрофона.

Аккуратно покачивайте плоской отверткой туда‑сюда, пока разъём микрофона не выйдет из посадочного места.

Если у вас нет плоской отвертки 2.5 мм, подойдёт другая плоская отвертка похожего размера.

Шаг 9

Найдите ленточный кабель, который соединяет верхнюю крышку с основной печатной платой.

С помощью пластиковой лопаточки аккуратно подденьте разъём и снимите его.

Будьте осторожны при обращении с ленточными кабелями и их разъёмами.

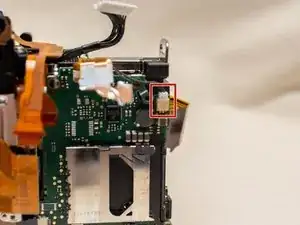

Обратите внимание, куда этот волоконно‑оптический кабель подключается к основной печатной плате.

Кабель выйдет из разъёма при снятии верхней крышки. При установке верхней крышки вам потребуется вставить этот кабель обратно в разъём с помощью пинцета. Этот кабель необходим для работы вспышки камеры.

Шаг 10

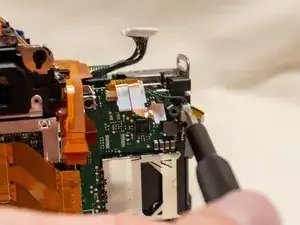

Отключите эти два кабеля, подключенные к плате питания постоянного тока.

Используйте тот же метод, что и при снятии кабеля микрофона, но с плоской отверткой 3.0 мм.

Аккуратно покачивайте плоской отверткой туда‑сюда, пока разъёмы не выйдут из посадочных мест.

Если у вас нет плоской отвертки 3.0 мм, подойдёт другая немного крупнее плоская отвертка.

Осторожно поднимите верхнюю крышку и снимите её с корпуса камеры, следя за тем, чтобы свободные кабели ни за что не зацепились.

Шаг 11

Будьте осторожны при обращении с ленточными кабелями и их соединениями, чтобы не повредить их.

Найдите эти три ленточных кабеля, расположенные слева от основной печатной платы.

Отключите ленточные кабели.

Два из этих ленточных кабелей имеют отверстие, которое помогает при их отсоединении. Используйте пинцет или другой инструмент с тонким наконечником, чтобы вытащить ленточные кабели, захватив за это отверстие.

Используйте пластиковую лопатку, чтобы аккуратно приподнять и отсоединить ленточный кабель датчика изображения.

Шаг 12

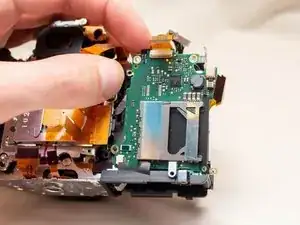

Найдите оставшиеся семь ленточных кабелей, подключённых к основной печатной плате.

Аккуратно прижмите пластиковые защёлки вверх, чтобы разблокировать каждый разъём для ленточного кабеля. Особенно осторожно обращайтесь с широкой защёлкой — она особенно хрупкая.

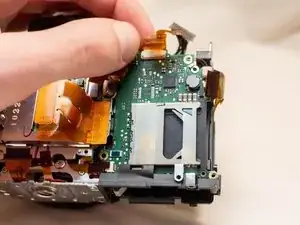

Отключите каждый ленточный кабель от основной печатной платы.
