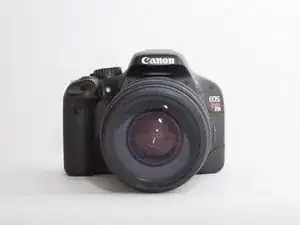

Замена фокусировочной матрицы Canon EOS Rebel T2i

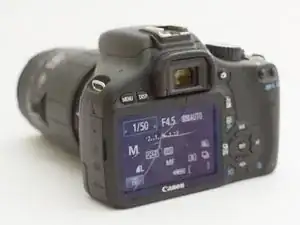

Выключите камеру с помощью выключателя питания на верхней части камеры.

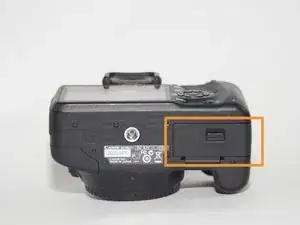

Откройте отсек для батареи внизу камеры и извлеките батарею. Затем закройте отсек для батареи.

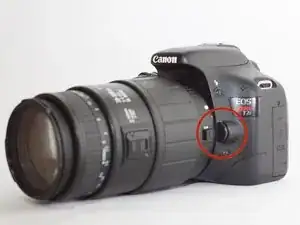

Держа корпус камеры и объектив надежно, нажмите и удерживайте кнопку освобождения объектива, расположенную под маркерной пластиной.

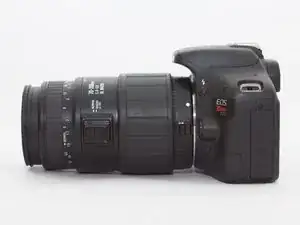

Поверните объектив против часовой стрелки, пока он не остановится, и аккуратно вытяните объектив от корпуса.

Положите объектив в безопасное место. Он не будет использоваться в этой инструкции.

Закрепите заднюю крышку объектива на объективе, чтобы защитить его от грязи и мусора, пока он не установлен на корпус камеры.

Примечание: На фотографиях фокусировочная матрица уже извлечена.

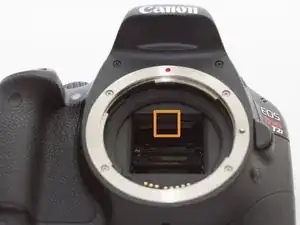

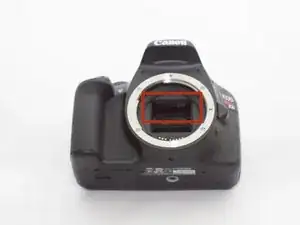

Фокусировочная матрица расположена внутри корпуса, в верхней части отверстия, непосредственно над зеркалом, внутри металлического корпуса.

Будьте осторожны, чтобы не касаться зеркала.

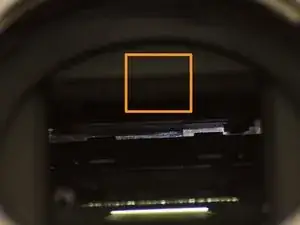

Чтобы удалить фокусировочную матрицу, сначала используйте пинцет и захватите защелку, которая удерживает корпус над зеркалом.

Затем аккуратно потяните вниз за защелку к зеркалу, чтобы освободить корпус, содержащий фокусировочную матрицу.

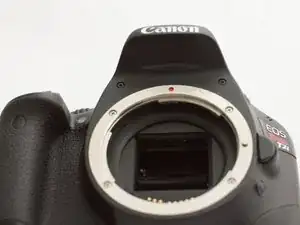

Используя пинцет, аккуратно, но уверенно захватите фокусировочную матрицу за наружный выступ и поднимите ее из корпуса и корпуса камеры.

Не касайтесь поверхности новой фокусировочной матрицы, и держите фокусировочную матрицу только за наружные выступы.

Чтобы установить новую фокусировочную матрицу, удерживая ее за наружный выступ пинцетом, опустите ее в корпус, сначала вставляя противоположный конец фокусировочной матрицы. Затем аккуратно установите конец с выступом в корпус.

Теперь возьмите защелку корпуса пинцетом и поднимите корпус в его первоначальное положение, над зеркалом, прикладывая легкое давление, пока он не зафиксируется на месте.

Наконец, снова установите объектив, вставьте батарею, включите камеру и пров
