Замена главной печатной платы Canon EOS Rebel T2i
В этом руководстве показано, как снять главную печатную плату в камере. Это полезно в случае повреждения главной платы и необходимости её замены, или если нужно получить доступ к другим деталям, таким как плата SD-карты или светочувствительный датчик.
При установке новой главной платы и повторном подключении кабелей обратите внимание на один круглый чёрный кабель, который ведёт к верхней крышке. Этот кабель подключается к правой стороне платы, а разъём находится на задней части платы. Для повторного подключения нужно просто вставить кабель в отверстие разъёма, аккуратно нажав его вниз.
Этот кабель — волоконно-оптический, используемый для встроенной вспышки. Забвение о повторном подключении этого кабеля скорее всего приведёт к неработоспособности вспышки камеры.
Отвёртка Phillips #000 указана как опциональный инструмент, поскольку можно использовать отвёртку JIS #000 вместо неё (JIS-отвёртки не повредят винты с крестовым шлицем Phillips).
Шаг 1
Перед началом убедитесь, что камера выключена и аккумулятор извлечён.

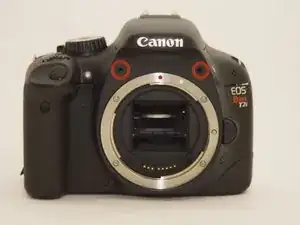

Подденьте резиновую крышку интерфейсного разъёма пальцем.
Удалите два винта M1.7x2.5 мм JIS #000, которые находятся под крышкой интерфейсного разъёма.
С помощью пластиковой лопатки или другого тонкого пластикового монтажного инструмента снимите крышку интерфейсного разъёма с камеры.
Шаг 2

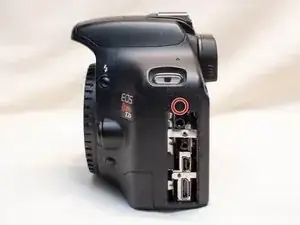

С левой стороны камеры удалите следующий винт:
Один винт M1.7x6.0 мм JIS #000
С правой стороны удалите следующие винты:
Один винт M1.7x5.5 мм JIS #000
Один винт M1.7x3.5 мм JIS #000
Шаг 3
Снимите крышку отсека батареи.
Откройте крышку батарейного отсека примерно под углом 35°.
Аккуратно потяните крышку батарейного отсека прямо наружу.

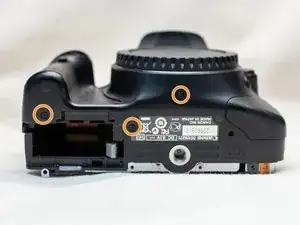

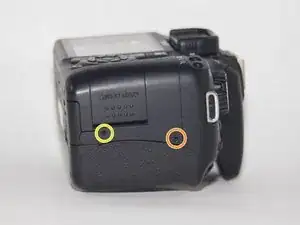

Удалите следующие винты с нижней части камеры:
Один винт M1.7x6.0 мм JIS #000
Два винта M1.7x2.5 мм JIS #000
Один винт M1.7x5.5 мм JIS #000
Шаг 4

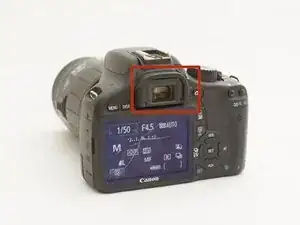

Сдвиньте окуляр видоискателя вертикально вверх.
Начните частично снимать заднюю крышку с камеры.
Будьте осторожны при снятии задней крышки — существует ленточный кабель, соединяющий ЖК-экран с главной платой.

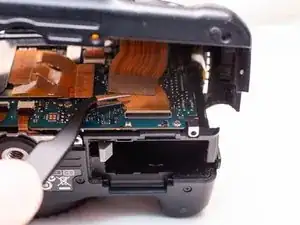

Отключите ленточный кабель ЖК-экрана от главной платы.
Используйте пластиковую лопатку, чтобы поднять чёрную фиксирующую лапку.
Осторожно вытащите ленточный кабель из разъёма с помощью изогнутых пинцетов.
Завершите снятие задней крышки с корпуса камеры.
Шаг 5
Удалите следующие винты с передней части камеры:
Два винта M1.7x5.5 мм JIS #000

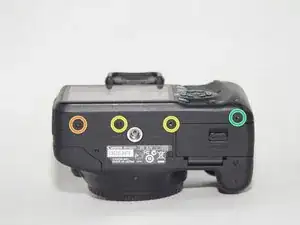

С нижней части камеры удалите следующие винты:
Три винта M1.7x5.5 мм JIS #000
Шаг 6

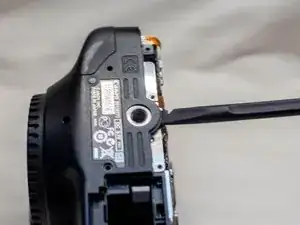

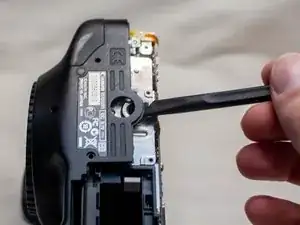

Подведите лопатку к месту крепления штатива, под пластиковую накладку.
Поднимите пластиковую накладку и сдвиньте её над местом крепления штатива.

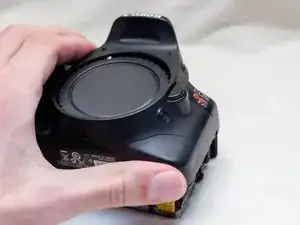

Снимите переднюю крышку с камеры.
Предупреждение об электрическом шоке: После снятия передней крышки высоковольтный конденсатор на плате питания (DC PCB) оказался оголённым. Рекомендуется использовать инструмент для разрядки конденсатора, чтобы убедиться, что конденсатор полностью разряжен перед дальнейшей работой.
Шаг 7
Удалите винты рядом с видоискателем:
Два винта M1.7x2.5 мм JIS #000
Один диоптрический винт M2.0x8.9 мм JIS #000

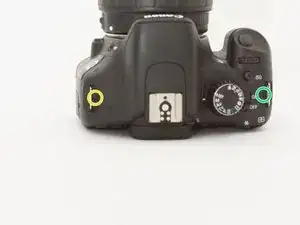

Удалите следующие винты с верхней части камеры:
Один винт M1.7x2.5 мм JIS #000
Один винт M1.7x5.0 мм Phillips #000
Шаг 8

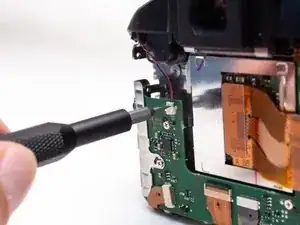

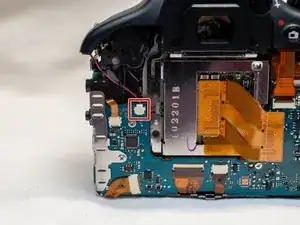

Отключите кабель микрофона от главной платы.
Разместите плоскую отвёртку 2.5 мм между разъёмом главной платы и разъёмом микрофона.
Аккуратно покачивайте плоской отвёрткой туда-сюда, пока разъём микрофона не освободится.
Если у вас нет плоской отвёртки 2.5 мм, подойдёт другая плоская отвёртка аналогичного размера.
Шаг 9

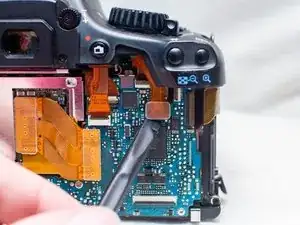

Найдите ленточный кабель, который соединяет верхнюю крышку с главной платой.
С помощью пластиковой лопатки аккуратно подденьте разъём.
Будьте осторожны при обращении с ленточными кабелями и их разъёмами.

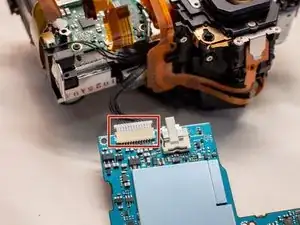

Обратите внимание, где этот волоконно-оптический кабель подключается к главной плате.
Кабель выскользнет из разъёма при снятии верхней крышки. При установке верхней крышки вам нужно будет снова вставить этот кабель в разъём с помощью пинцета. Этот кабель имеет важное значение для работы вспышки камеры.
Шаг 10

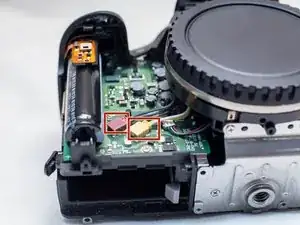

Отключите эти два кабеля, подключенные к плате питания (DC PCB).
Используйте тот же метод, что и при снятии кабеля микрофона, но с плоской отвёрткой 3.0 мм.
Аккуратно покачивайте плоской отвёрткой туда‑сюда, пока разъёмы не освободятся.
Если у вас нет плоской отвёртки 3.0 мм, подойдёт другая плоская отвёртка немного большего размера.

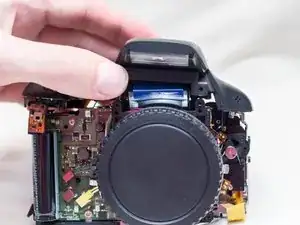

Аккуратно приподнимите верхнюю крышку и снимите её с корпуса камеры, следя за тем, чтобы свободные кабели ни за что не зацепились.
Шаг 11
Будьте осторожны при обращении с ленточными кабелями и их разъёмами, чтобы не повредить их.

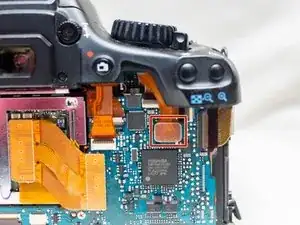

Найдите эти три ленточных кабеля, расположенные с левой стороны основной платы PCB.
Отключите ленточные кабели.
Два из этих ленточных кабелей имеют отверстие, которое помогает при их отсоединении. Используйте пинцет или другой инструмент с тонким остриём, чтобы вытащить ленточные кабели, захватив их за это отверстие.

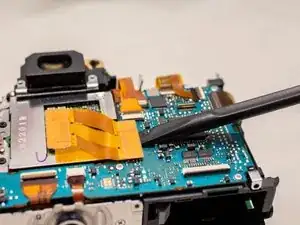

Используйте пластиковую лопатку, чтобы аккуратно поджать и отключить ленточный кабель датчика изображения.
Шаг 12

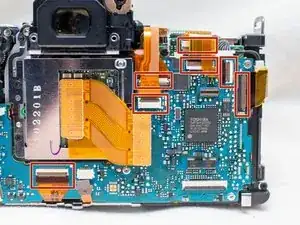

Найдите оставшиеся семь ленточных кабелей, подключённых к основной плате PCB.
Аккуратно поднимите пластиковые защёлки, чтобы разблокировать каждый разъём ленточного кабеля. Особую осторожность соблюдайте с широкой защёлкой, так как она особенно хрупкая.
Отключите каждый ленточный кабель от основной платы PCB.
Шаг 13
Снимите следующие винты на основной плате PCB:
Три винта M1.7x2.5 мм JIS #000
Два винта M1.7x3.5 мм Phillips #000
Снимите металлический экран клеммного интерфейса I/F.
Шаг 14

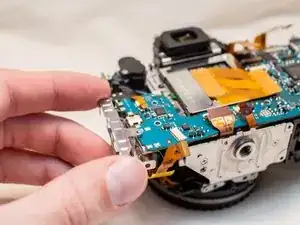

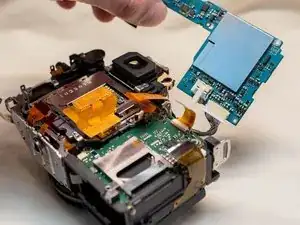

Наклоните основную плату PCB вверх, чтобы открыть оставшееся кабельное соединение.
Аккуратно отключите кабель.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
