Замена сенсора камеры Zeal Optics iON

На следующих шагах вы освободите защёлки, удерживающие объектив. Не пытайтесь полностью снять объектив, пока все защёлки не будут освобождены.

Держите iON двумя руками так, чтобы большие пальцы располагались на защёлках рядом с серединой объектива.

Раздвиньте резиновый корпус, чтобы освободить первые две защёлки.

Захватите внутреннюю часть пластикового упора для носа большим и указательным пальцами.

Поверните упор для носа вверх, пока не почувствуете, что он освободился от объектива.

Поворачивайте устройство на 180 градусов.

Схватите верхнюю часть оправы очков, в которой расположено камерное узло.

Выверните оправу наружу, пока не почувствуете, что внутренние защёлки освободились.

Плотно удерживая очки ладонью одной руки, схватите верхний правый угол оправы и отведите его от объектива.

Теперь объектив должен быть почти отсоединён от оправы. Если он всё ещё крепко сидит, повторите необходимые действия, чтобы освободить защёлки.

Удерживая очки одной рукой, другой рукой возьмитесь за объектив с противоположных сторон и выверните его из корпуса, отводя от оставшихся защёлок.

Снимите четыре филипсовских винта 7,1 мм, крепящие корпус камеры к оправе очков.

Отогните резиновую крышку отсека батареи с внутренней левой стороны оправы.

Удерживая крышку батарейного отсека, потяните нижнюю часть крышки крепления ремня вверх и снимите с оправы

Когда низ освободится, продолжайте тянуть, чтобы снять верхнюю часть крышки крепления ремня с оправы.

Выньте батарею из её гнезда в оправе.

Батарея соединена с общим узлом камеры и не может быть полностью извлечена отдельно.

Отогните резиновую крышку клавиатуры с внутренней правой стороны оправы.

Удерживая крышку клавиатуры, потяните верхнюю часть крышки крепления ремня вверх и снимите с оправы

Когда низ освободится, продолжайте тянуть, чтобы снять нижнюю часть крышки крепления ремня с оправы.

Отведите крышку крепления ремня от оправы и снимите клавиатуру.

Возьмитесь за корпус видоискателя и вытащите его из гнезда.

Как и батарея, корпус видоискателя соединён с остальным узлом камеры и не может быть снят отдельно.

Разместите одну руку примерно по центру оправы так, чтобы большой палец находился рядом с корпусом камеры.

Другой рукой захватите корпус камеры и потяните его вверх и наружу из оправы.

Снимите узел видоискателя, протянув его через верхний вырез оправы.

Аналогичным образом, как описано выше, извлеките батарею из оправы.

Снимите следующие четыре винта, крепящие заднюю крышку корпуса камеры:

два серебристых винта 8,5 мм,

два чёрных винта 8,8 мм.

Отклейте белую наклейку с нижней части корпуса камеры.

Поднимите и снимите заднюю крышку корпуса камеры.

Используйте наконечник лопатки, чтобы приподнять удерживающую крышку ZIF-коннектора кабеля датчика камеры на материнской плате.

Убедитесь, что Вы приподнимаете подвижную крышку, а не сам разъем.

Потяните ленточный кабель датчика камеры прямо из его разъема на материнской плате.

Возьмитесь за край материнской платы и аккуратно сдвиньте её из корпуса камеры.

Может ощущаться некоторое сопротивление из‑за поролоновой прокладки вдоль нижней части корпуса камеры.

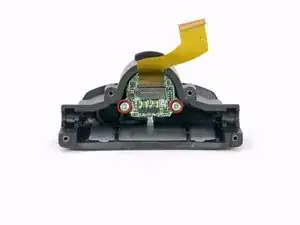

Удалите два винта 9,3 мм, крепящие плату датчика камеры к корпусу объектива камеры.

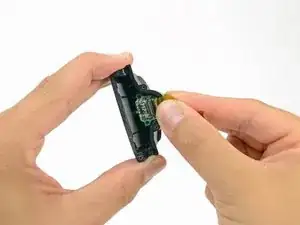

Возьмите ленточный кабель датчика камеры и снимите плату датчика с корпуса объектива камеры.

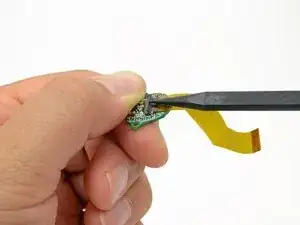

Используйте наконечник лопатки, чтобы откинуть фиксирующий язычок ZIF-коннектора ленточного кабеля датчика камеры.

Убедитесь, что Вы откидываете фиксирующий язычок, а не сам разъем.

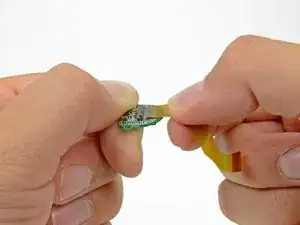

Потяните ленточный кабель датчика камеры прямо из его гнезда на плате датчика камеры.
