Замена платы кнопок Zeal Optics iON

В следующих нескольких шагах Вы будете освобождать защёлки, удерживающие линзу. Не пытайтесь полностью извлечь линзу, пока все защёлки не будут освобождены.

Удерживайте iON в руках, большие пальцы поместите на защёлки рядом со средней частью линзы.

Раздвиньте резиновый корпус, чтобы освободить первые две защёлки.

Захватите внутреннюю часть пластиковой переносицы большим и указательным пальцами.

Поверните переносицу вверх, пока не почувствуете, что она освободилась от линзы.

Поверните устройство на 180 градусов.

Захватите верхнюю часть оправы очков, в которой установлен узел камеры.

Поверните оправу наружу, пока не почувствуете, что внутренние защёлки освободились.

Плотно удерживая очки ладонью одной руки, другой рукой захватите верхний правый угол оправы и поверните его в сторону от линзы.

Теперь линза должна быть едва прикреплена к оправе. Если она по-прежнему надёжно зафиксирована, повторите необходимые шаги для освобождения защёлок.

Удерживая очки одной рукой, другой захватите линзу с противоположных сторон и поверните её, чтобы вынуть из корпуса, освободив от оставшихся защёлок.

Выкрутите четыре винта Phillips длиной 7,1 мм, крепящих корпус камеры к оправе очков.

Отогните резиновую крышку батареи с левой внутренней стороны оправы.

Плотно удерживая крышку батареи, потяните нижнюю часть крышки крепления ремешка вверх и снимите её с оправы.

После того как нижняя часть освобождена, продолжайте тянуть, чтобы освободить верхнюю часть крышки крепления ремешка от оправы.

Извлеките батарею из углубления в оправе.

Батарея подключена ко всему узлу камеры и не может быть полностью извлечена отдельно.

Отогните резиновую крышку клавиатуры с правой внутренней стороны оправы.

Плотно удерживая крышку клавиатуры, потяните верхнюю часть крышки крепления ремешка вверх и снимите её с оправы.

После того как нижняя часть освобождена, продолжайте тянуть, чтобы освободить нижнюю часть крышки крепления ремешка от оправы.

Удерживайте крышку крепления ремешка отведённой от оправы и извлеките клавиатуру.

Захватите корпус видоискателя и извлеките его из углубления.

Как и батарея, корпус видоискателя подключён к остальной части узла камеры и не может быть удалён отдельно.

Поместите одну из Ваших рук в центр оправы, большой палец разместите рядом с корпусом камеры.

Другой рукой захватите корпус камеры и потяните его вверх и наружу из оправы.

Извлеките узел видоискателя, протянув его через отверстие в верхней части оправы.

Тем же способом, что описан выше, извлеките батарею из оправы.

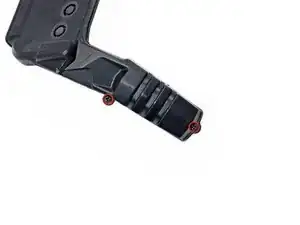

Выкрутите два винта Phillips длиной 7,5 мм с передней части корпуса видоискателя.

Переверните корпус видоискателя на 180 градусов.

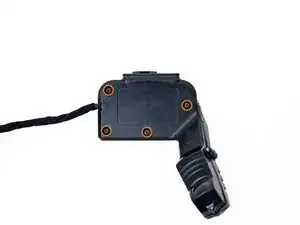

Выкрутите четыре винта Phillips длиной 7,1 мм с задней части корпуса видоискателя.

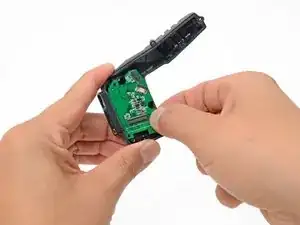

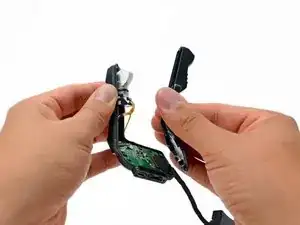

Разъедините две половины корпуса видоискателя.

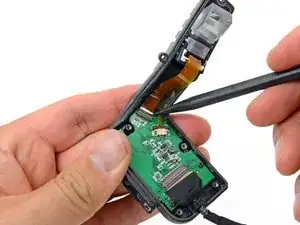

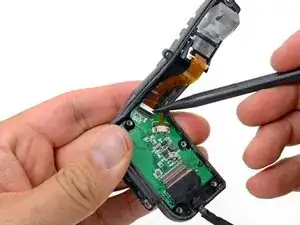

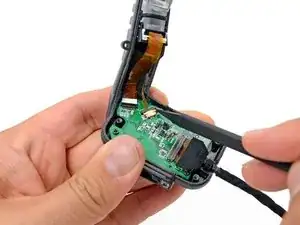

Воспользуйтесь кончиком лопатки, чтобы поднять фиксирующую скобу на разъёме шлейфа ЖК-дисплея с подъёмным затвором (ZIF).

Убедитесь, что Вы поднимаете шарнирную скобу, а не сам разъём.

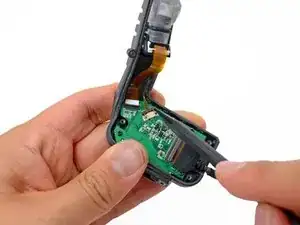

Кончиком лопатки нажмите на фиксатор на разъёме ZIF ленточного кабеля подсветки видоискателя, чтобы его вытолкнуть.

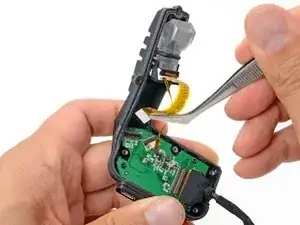

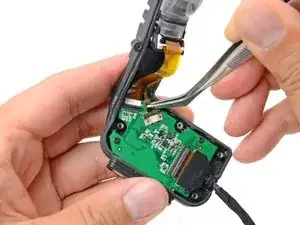

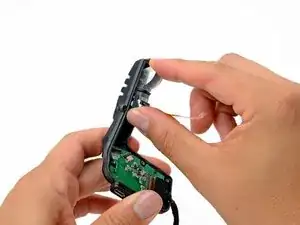

Пальцами или пинцетом аккуратно извлеките ленточный кабель подсветки из разъёма на плате кнопок.

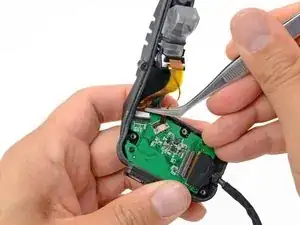

Пальцами или пинцетом отсоедините ленточный кабель ЖК-дисплея от разъёма на плате кнопок.

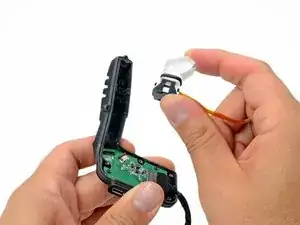

Извлеките сборку объектива видоискателя из корпуса видоискателя.

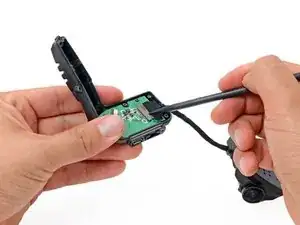

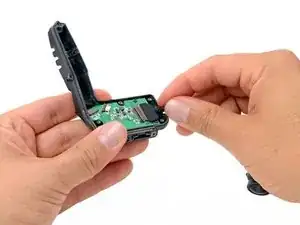

Кончиком лопатки поднимите фиксирующую защёлку на разъёме ZIF ленточного кабеля платы кнопок.

Убедитесь, что Вы поддеваете именно поворачивающуюся защёлку, а не сам разъём.

Извлеките ленточный кабель платы кнопок из разъёма на самой плате кнопок.

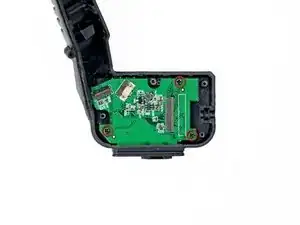

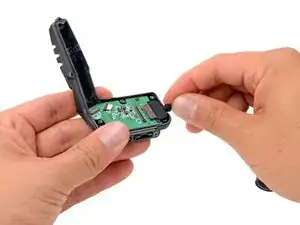

Выкрутите три винта Phillips длиной 4,5 мм, крепящие плату кнопок к корпусу видоискателя.

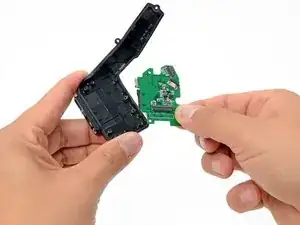

Снимите плату кнопок с корпуса видоискателя.
