Замена объектива камеры Zeal Optics iON

На следующих шагах вы будете освобождать защёлки, удерживающие объектив на месте. Не пытайтесь полностью снять объектив, пока все защёлки не будут освобождены.

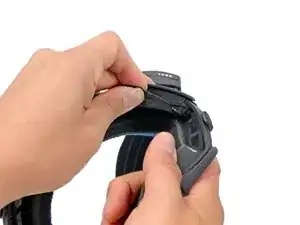

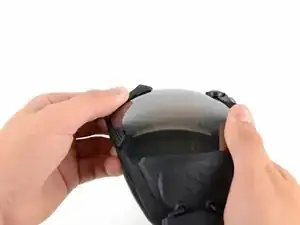

Держите iON в руках, поместив большие пальцы на защёлки рядом с серединой объектива.

Разведите резиновый кожух, чтобы освободить первые две защёлки.

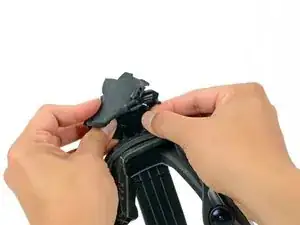

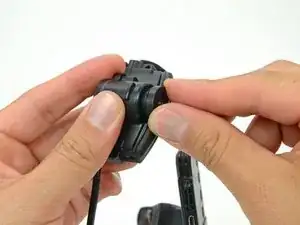

Схватите внутреннюю часть пластикового носового упора большим и указательным пальцами.

Поверните носовой упор вверх, пока не почувствуете, что он освободился от объектива.

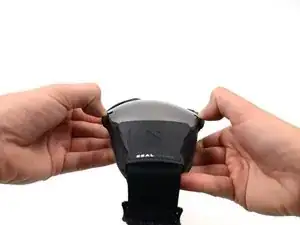

Поверните устройство на 180 градусов.

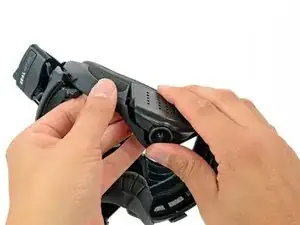

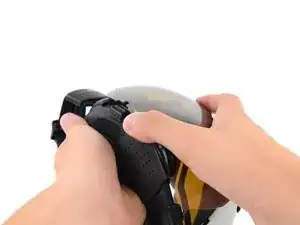

Схватите верхнюю часть оправы очков, в которой расположена камера.

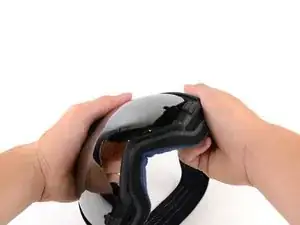

Выверните оправу наружу, пока не почувствуете, что защёлки внутри неё освободились.

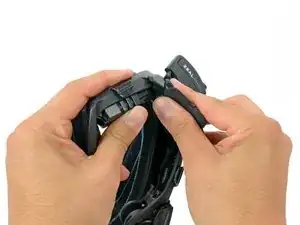

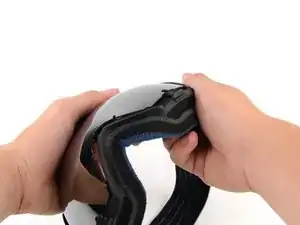

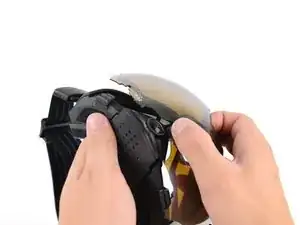

Плотно удерживая очки ладонью одной руки, схватите верхний правый угол оправы и откиньте его от объектива.

Теперь объектив должен быть почти отсоединён от оправы. Если он всё ещё плотно держится, повторите необходимые шаги, чтобы освободить защёлки.

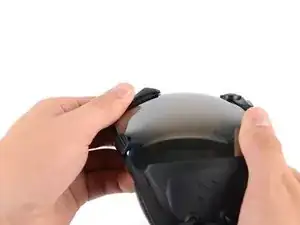

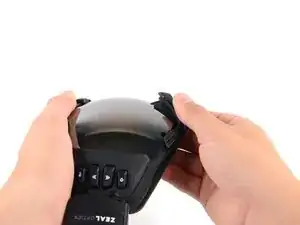

Удерживая очки одной рукой, захватите объектив другой рукой за противоположные концы и выверните его из корпуса, отводя от оставшихся защёлок.

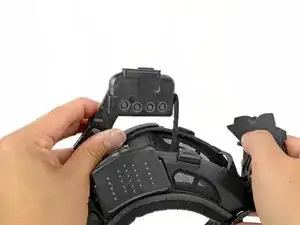

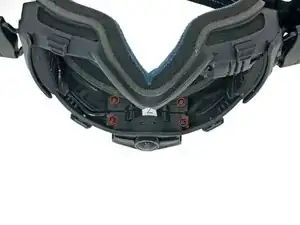

Удалите четыре крестообразных винта Phillips длиной 7,1 мм, крепящих корпус камеры к оправе очков.

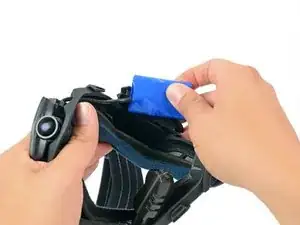

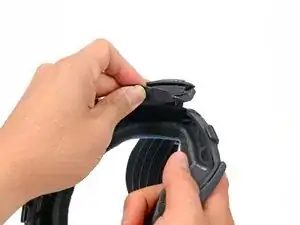

Отогните резиновую крышку батарейного отсека со внутренней левой стороны оправы.

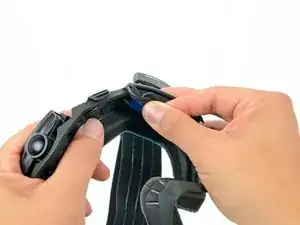

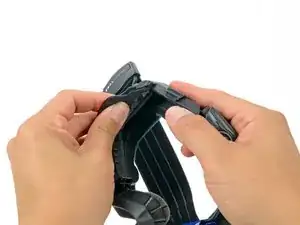

Плотно удерживая крышку батарейного отсека, поднимите нижнюю часть крышки крепления ремня и снимите её с оправы

Когда низ освободится, продолжайте тянуть, чтобы освободить верхнюю часть крышки крепления ремня от оправы.

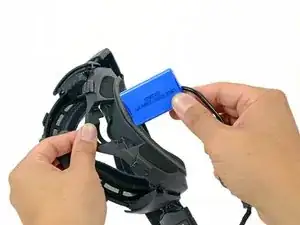

Выньте батарею из её углубления в оправе.

Батарея подключена ко всей сборке камеры и не может быть полностью удалена отдельно.

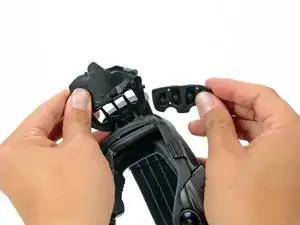

Отогните резиновую крышку клавиатуры со внутренней правой стороны оправы.

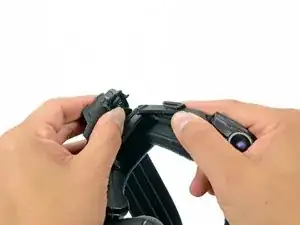

Плотно удерживая крышку клавиатуры, поднимите верхнюю часть крышки крепления ремня и снимите её с оправы

Когда низ освободится, продолжайте тянуть, чтобы освободить нижнюю часть крышки крепления ремня от оправы.

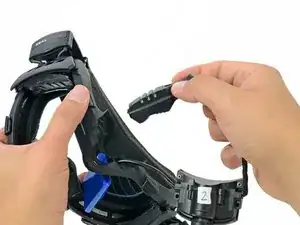

Удерживая крышку крепления ремня от корпуса, снимите клавиатуру.

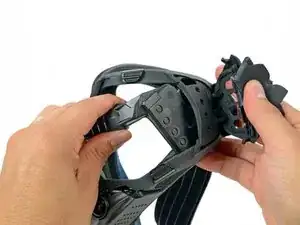

Возьмите корпус видоискателя и вытащите его из углубления.

Как и батарея, корпус видоискателя соединён с остальной сборкой камеры и не может быть удалён отдельно.

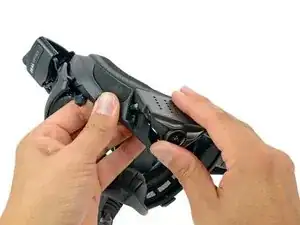

Поместите одну из рук ближе к центру оправы, держите большой палец рядом с корпусом камеры.

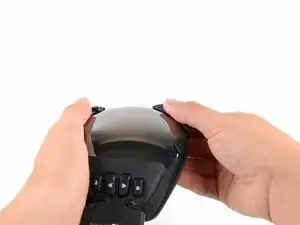

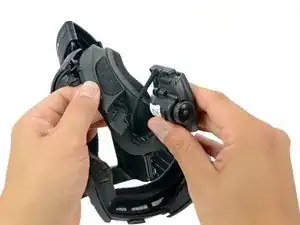

Другой рукой схватите корпус камеры и потяните его вверх и наружу из оправы.

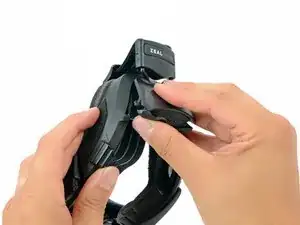

Снимите узел видоискателя, протянув его через отверстие в верхней части оправы.

Аналогичным образом извлеките батарею из оправы.

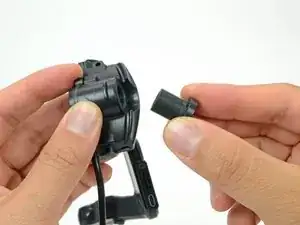

Возьмите внешнюю часть объектива и отвинтите её, вращая против часовой стрелки.

Когда объектив полностью отвинчен, снимите его со сборки камеры.

Будьте крайне осторожны при установке нового объектива. Пластиковые резьбы внутри корпуса сборки камеры легко срезаются металлическими резьбами на корпусе объектива. Работайте медленно, чтобы убедиться, что объектив вкручивается правильно.
